Die Bundeswehr von heute sieht sich immer mehr in die Lage versetzt rasch und professionell Material in fremde Einsatzgebiete zu verlegen. Waren es früher die Feldumschlaggeräte, welche hierbei unterstützen ist heute anderes Gerät erforderlich. Beim Abzug der Bundeswehr aus Afghanistan wurde ein Container-Stapler beschafft – der Orion V. Planet Models hat diesen Exoten im Maßstab 1:72 aufgelegt und den schaue ich mir heute mal an.

Das Original

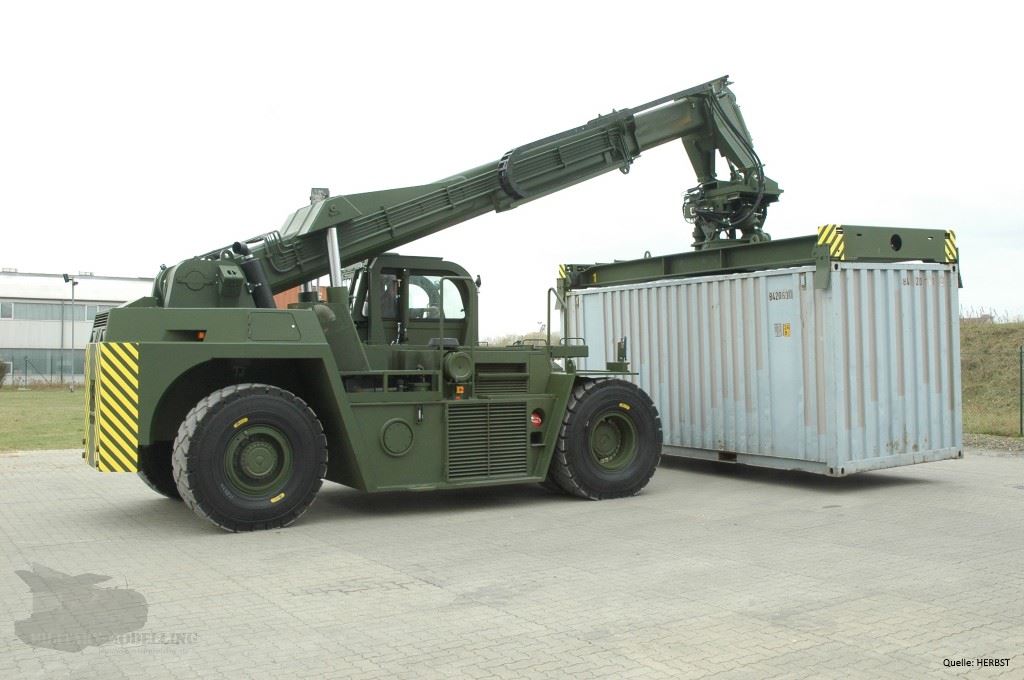

Beim Orion V handelt es sich um einen zweiachsigen, bedingt geländegängigen Teleskoplader der von der Firma Herbst Fahrzeugbau aus Braunschweig gefertigt wurde. Wie bereits erwähnt wird er bei der Bundeswehr zum Stapeln von 20“-Containern eingesetzt. Mit seinem hydraulischem Ausleger gepaart mit einem um 360° schwenkbaren Spreaderkopf ist er in der Lage bis zu 3 Container übereinander oder auch in der zweiten Reihe zu stapeln. Dabei wird der Überblick in alle Himmelsrichtungen durch Kameras, welche am Spreaderkopf befestigt sind, gewährleistet. Das besondere Merkmal des Geräts besteht darin, dass es von einer einzigen Person bedient werden kann. Man ist sogar in der Lage, kleinere Wartungs- und Reparaturmaßnahmen vor Ort urchzuführen. Daher ist Unterstützung durch einen zweiten Soldaten in der Regel nicht nötig.
Bedient wird das Fahrzeug mittels zweier Joysticks welche sich in der vollklimatisierten Kabine des Bedieners befinden.
Mit seiner Tragkraft von 24 Tonnen bei einem Leergewicht von 55,3 Tonnen wird der Containerstapler von einem Deutz Motor mit einer Leistung von 190 kW angetrieben, die er aus einem Hubraum von 7,2 Litern erzielt.

Der Bausatz in der Übersicht

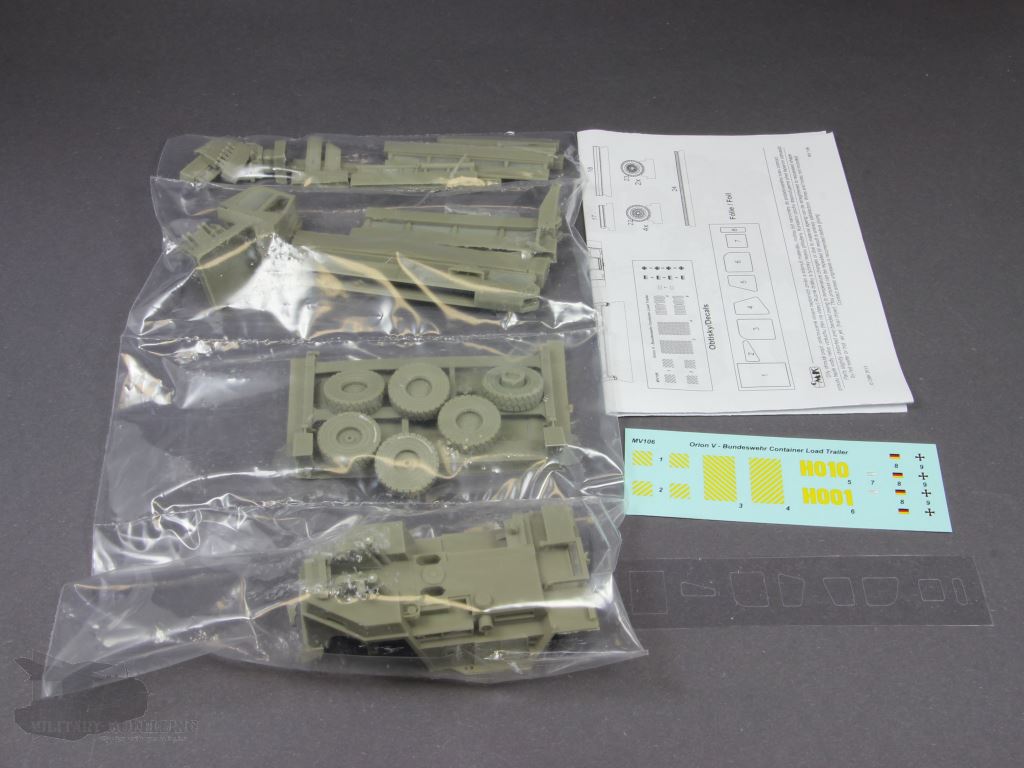

Der Bausatz des Orion V mit der Artikelnummer MV 106 von Planet Models kommt in einem weißen Pappkarton mit farbigen Deckelbild daher. Darin befinden sich in Plastikhüllen eingeschweißt die Bauteile aus Resin, die farbige Bauanleitung, Decals und Klarsichtfolie für die Fenster.

Die Bauanleitung

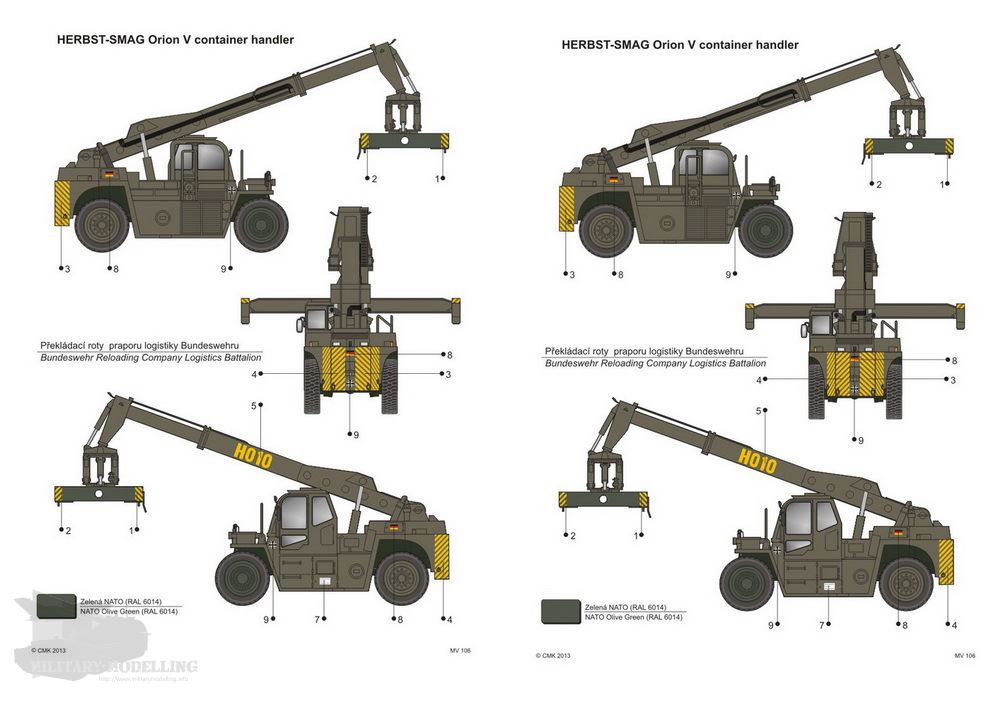

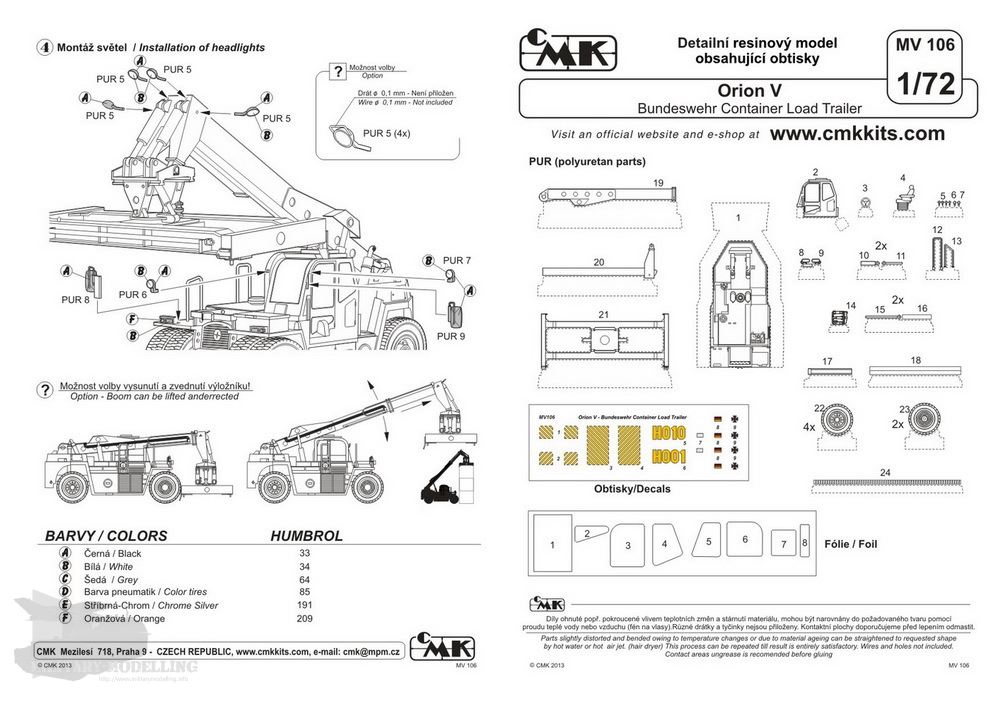

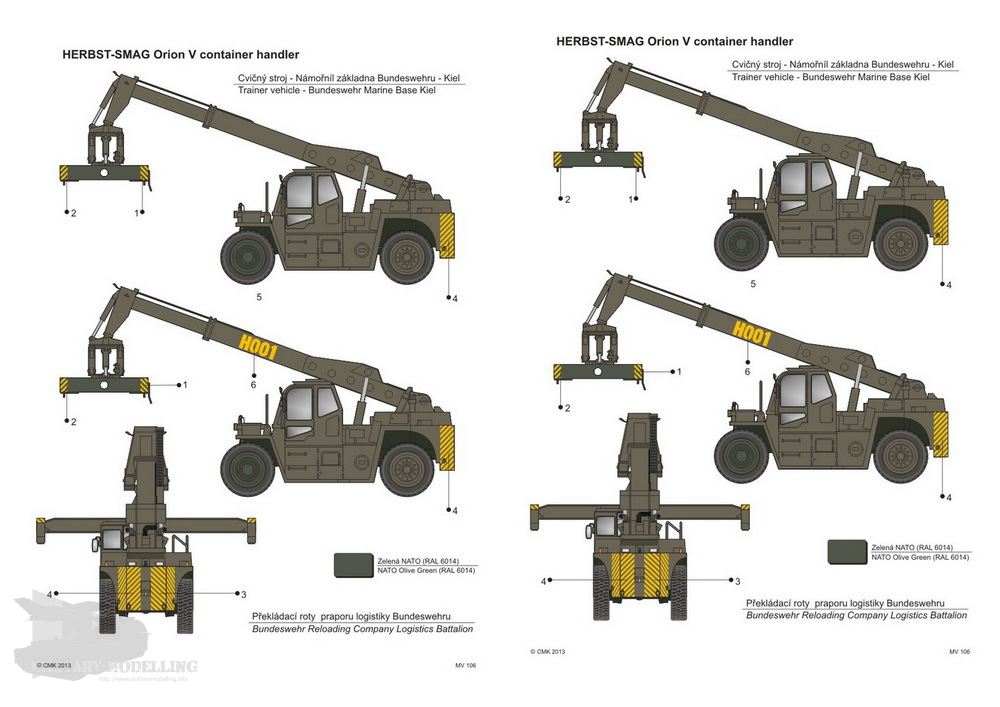

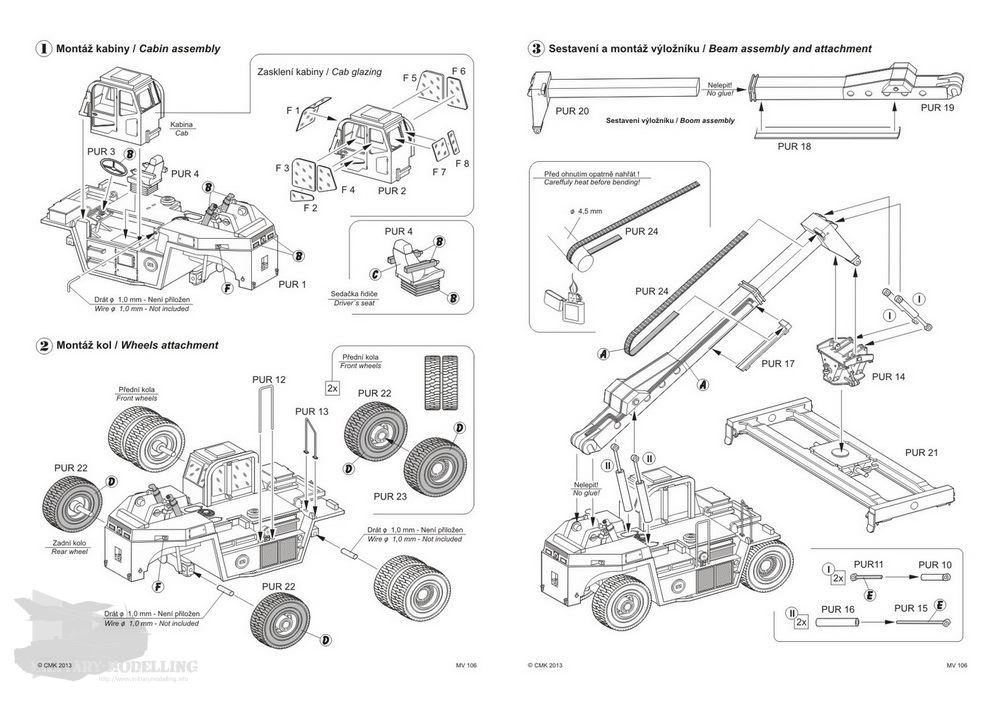

Die zweiseitige im DIN-A4-Format gehaltene Bauanleitung ist von beiden Seiten bedruckt. Sie beginnt mit der klaren Auflistung aller Bauteile und führt in insgesamt 4 Bauschritten zum fertigen Modell. Die klaren und perspektivisch dargestellten Zeichnungen sind klar und sollten dem Modellbauer keine Schwierigkeiten bereiten. Die enthaltenen Texthinweise sind in englisch und tschechisch gehalten. Neben den Bauschritten erhält der Modellbauer noch 4 vierseiten-Ansichten in Farbe, wo die Farbgebung und die Positonierung der Decals beschrieben ist. Zur Lackierung ist eine Farbtabelle von passenden Humbrol-Farben enthalten. Hier kann man nicht meckern.

Decals

Die mitgelieferten Decals sind im Siebdruck entstanden und vom Druck einwandfrei. Weder Versatz noch sonstige Fehler konnte ich entdecken. Die Farben sind kräftig und klar. Mit diesen Decals sind folgende zwei Varianten des Containerstaplers abbildbar:

  • Orion V, gelbe H010 eines Logistik-Bataillons der Bundeswehr
  • Orion V, gelbe H001 auf der Marinebasis in Kiel

Die Bauteile

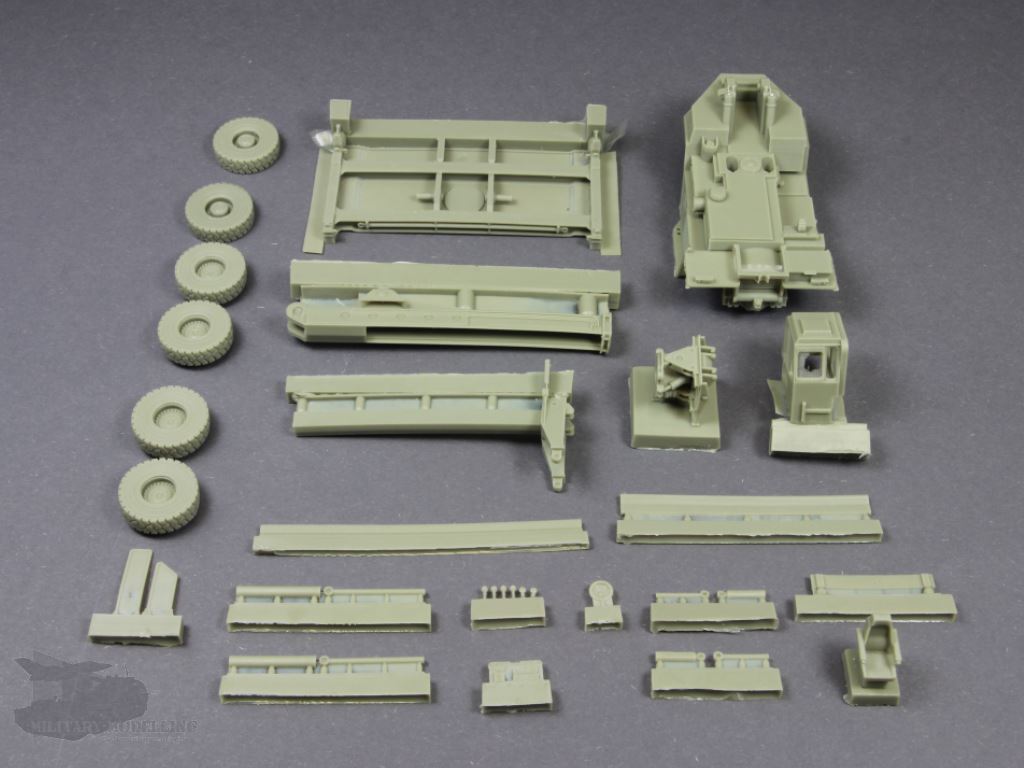

Ca. 35 olivgraue Resinteile enthält der Bausatz. Ein Großteil dieser Bauteile ist auf Anguss-Sockeln angebracht. Was sofort auffällt, ist das der Master wohl im 3D-Druck entstanden ist. Die einzelnen Schichten sind klar erkennbar.

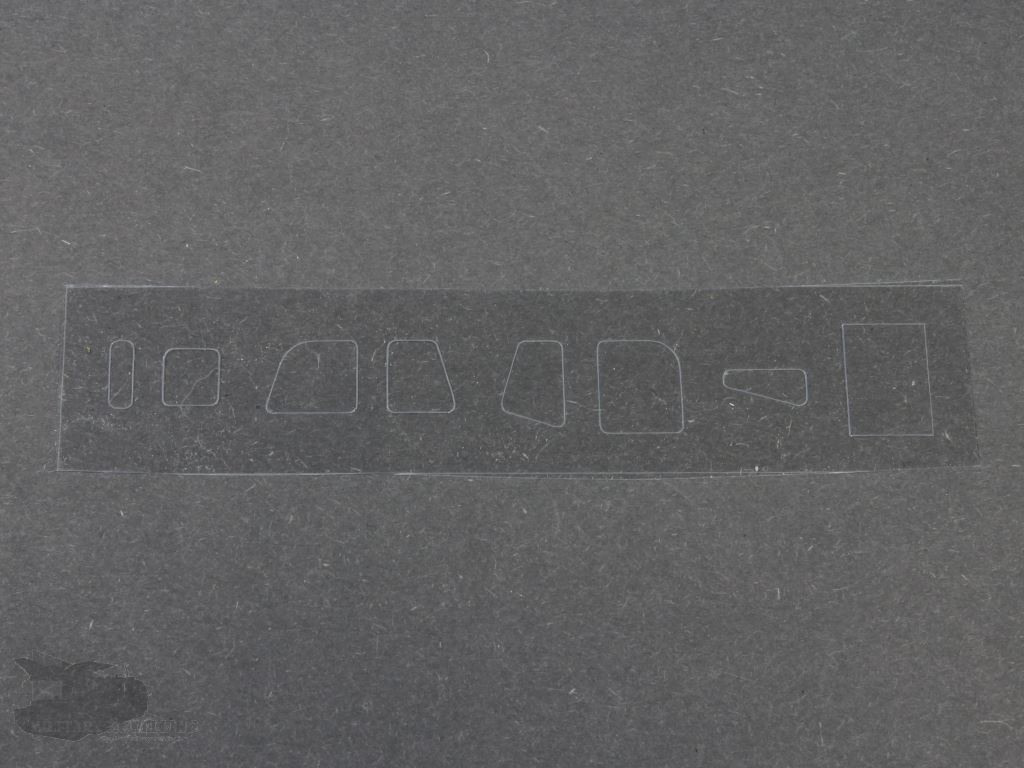

Beginnen wir mit den Scheiben für die Fahrerkabine. Hier liefert Planet Models eine vorgestanzte Klarsichtfolie mit. Die Fenster selbst sollen von außen an der Kabine befestigt werden.

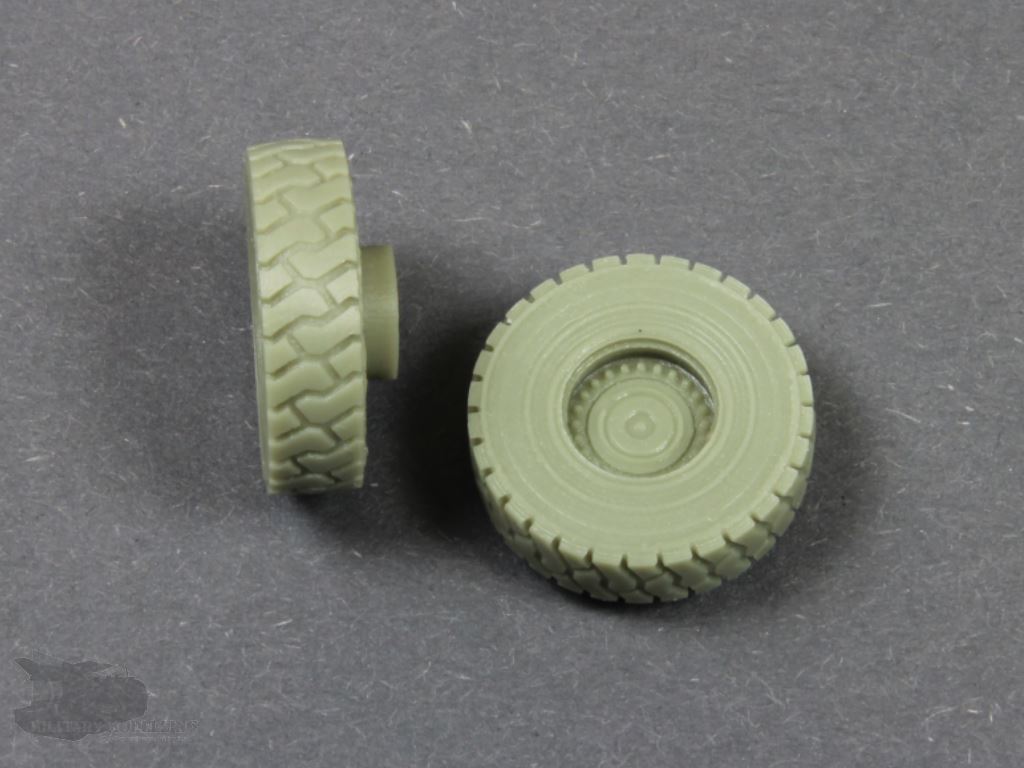

Weiter geht es mit den Rädern. Insgesamt 6 Stück werden mitgeliefert, wobei man aufpassen muss welche vorne und welche hinten sind. Der Guss ist einwandfrei und auch die Details des Profils als auch der Felgen sind gut wiedergegeben.

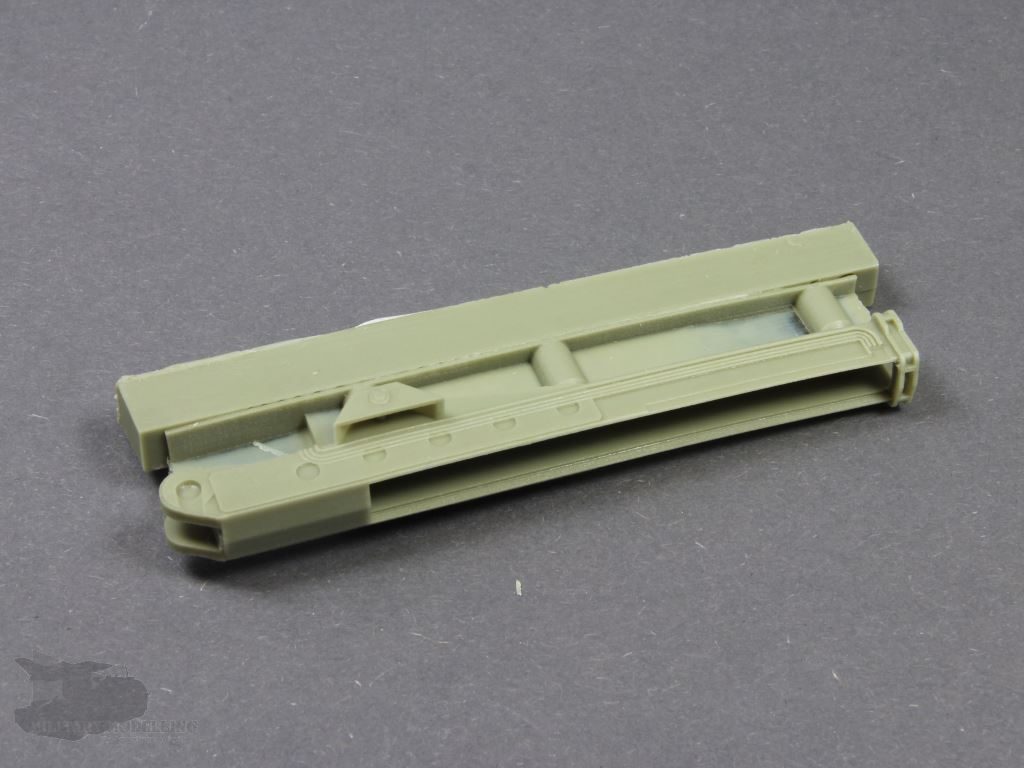

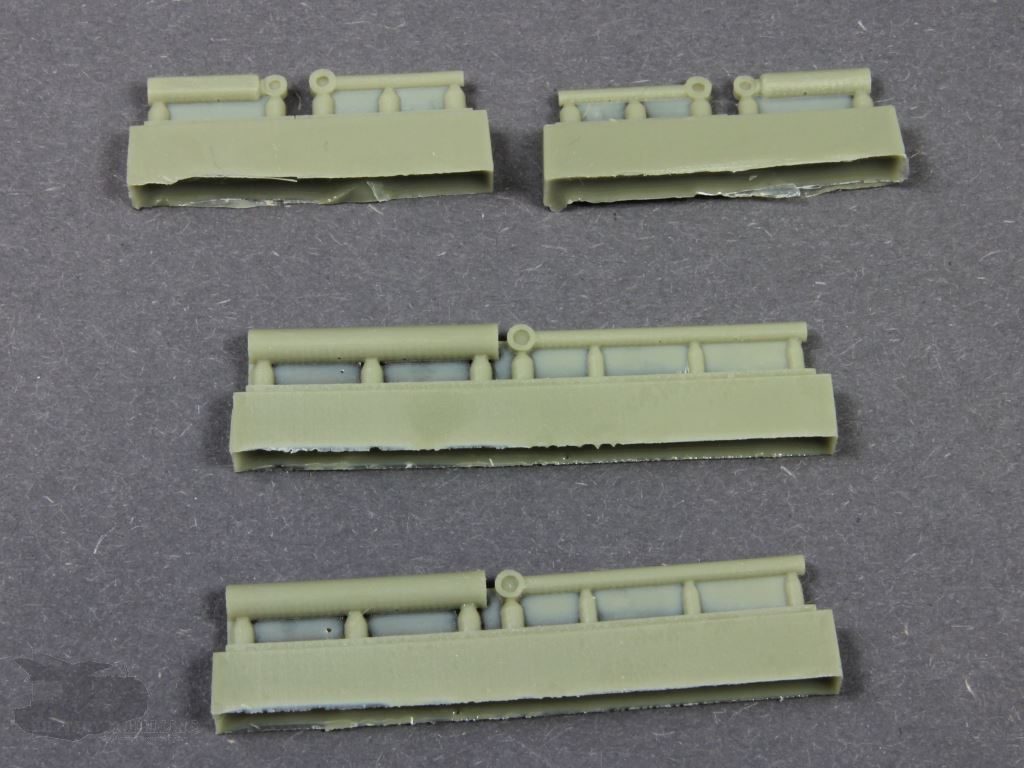

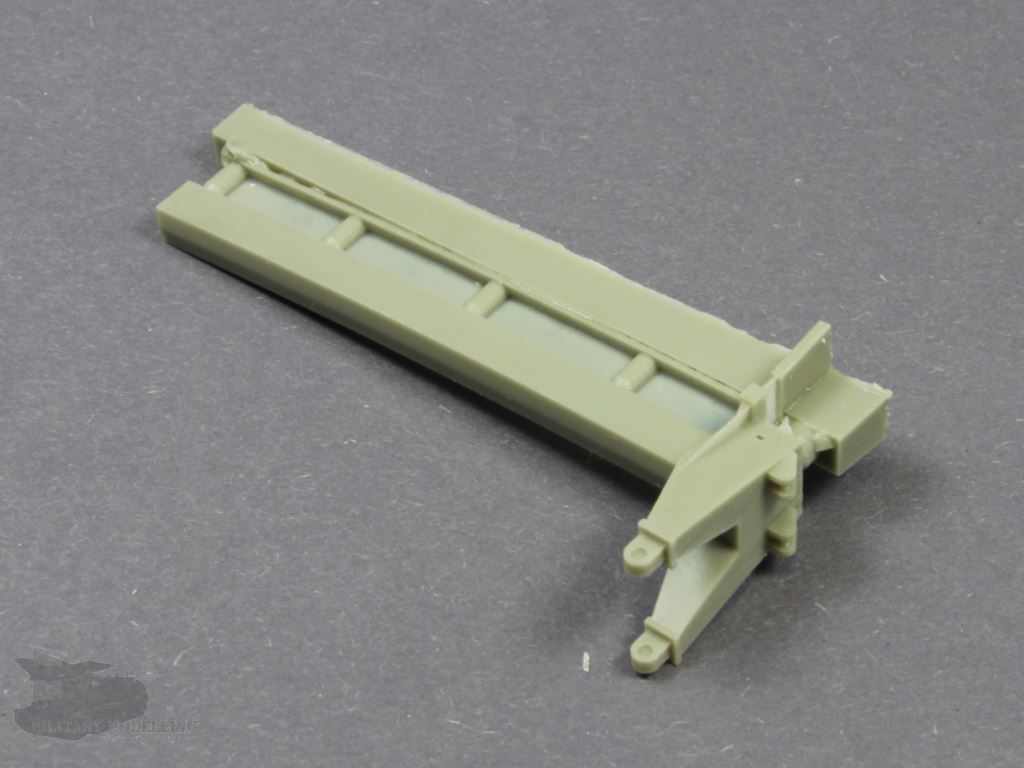

Der ausziehbare Teleskoparm des Orion V besteht aus mehreren Bauteilen. Dies sind hauptsächlich der Tragarm und das ausziehbare Profil. Dazu kommen die Hydraulikleitungen und die Hydraulikzylinder. Nach Bauanleitung sollen die einzelnen Teleskopteile ineinander geschoben und nicht verklebt werden, damit sie beweglich bleiben. Ob die mitgelieferten Hydraulikzylinder die Last eines angehängten Containers aushalten? Ggf. ist es hier angeraten diese mittels Stahl- oder Messingrohren zu ersetzen. Der Guss der Bauteile ist einwandfrei und die Details sehr gut ausgebildet.

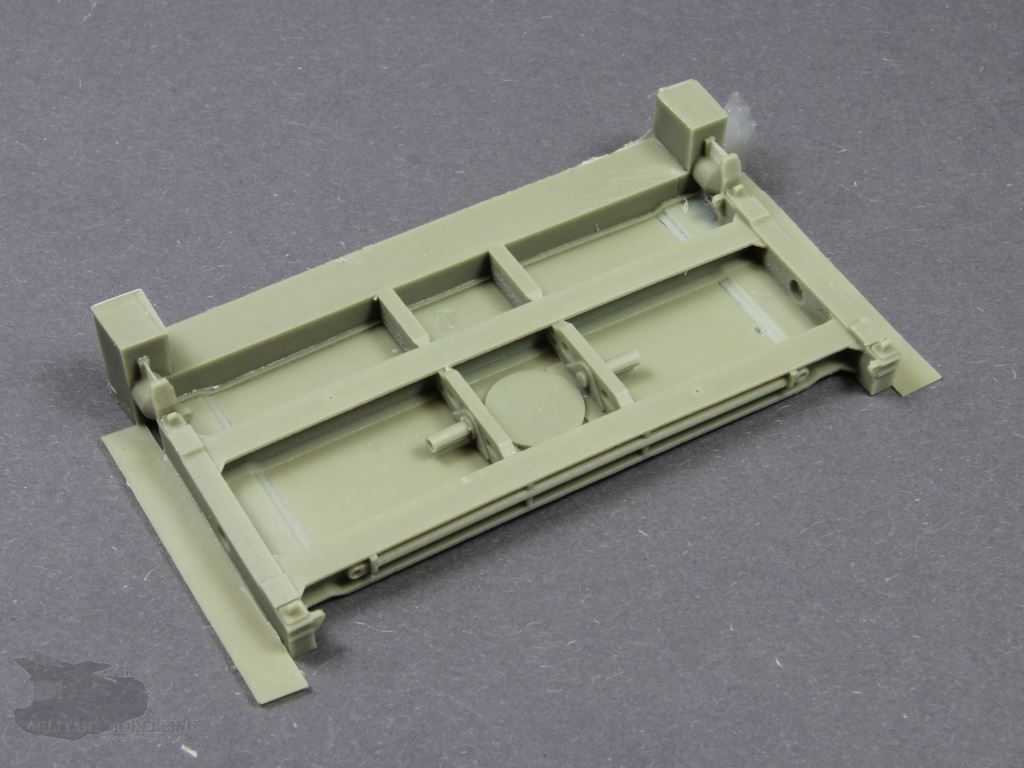

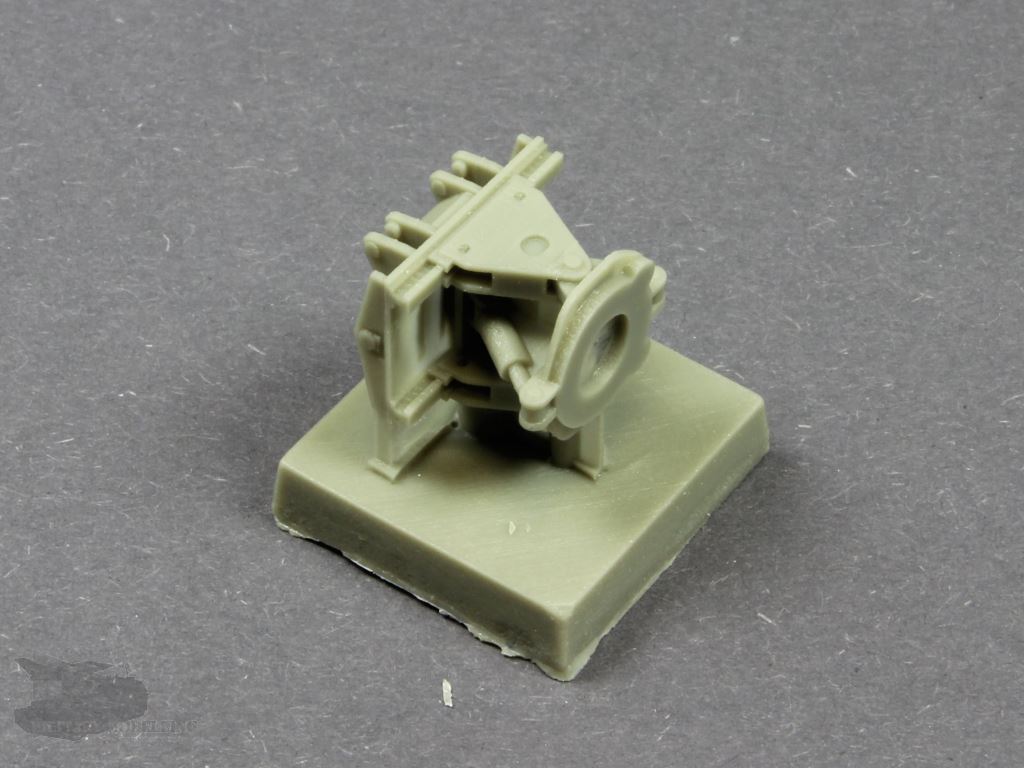

Der am Teleskoparm befestigte Spreaderkopf besteht aus zwei Bauteilen. Der Containeraufnahme und dem Hydraulikkopf. Hier ist aufwendige Versäuberungsarbeit notwendig. Dafür wird man aber mit detailreichen Bauteilen entschädigt. Der Guß auch hier scharfkantig und ohne Mängel.

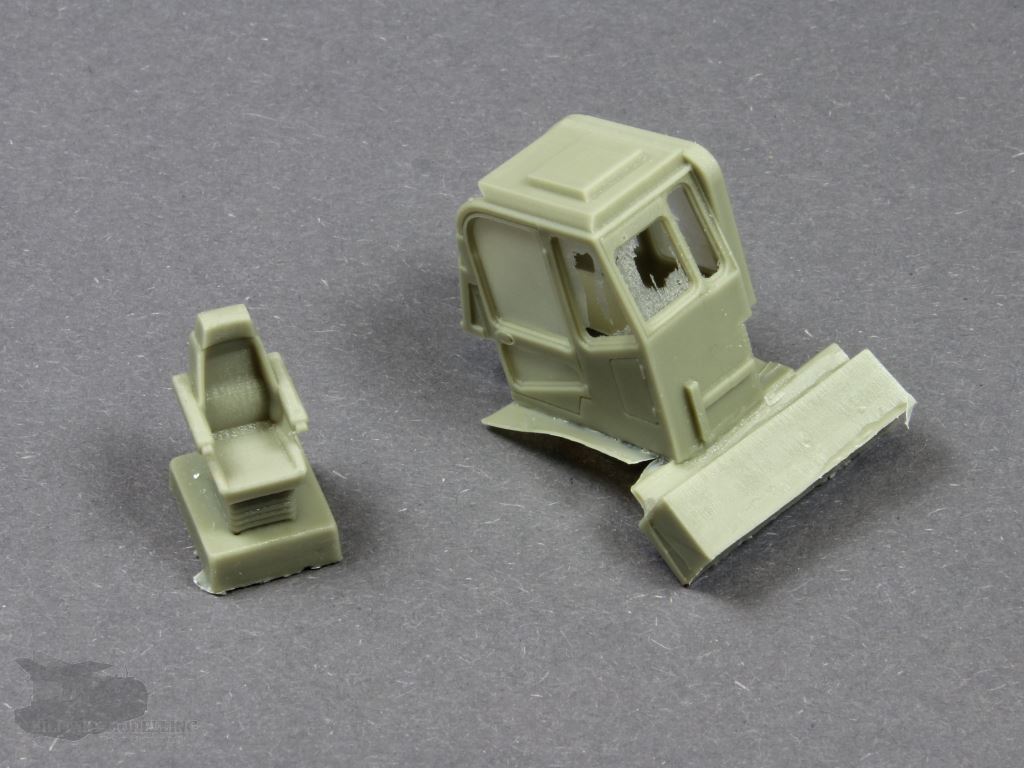

Die in echt klimatisierte Kabine besteht ebenfalls aus mehreren Bauteilen. Dazu gehört das Gehäuse, auf das die Klarsichtteile als Scheiben geklebt werden sollen, dem luftgefederten Grammer-Komfortsitz und ein Lenkrad. Auch hier überzeugen die Details. Sehr schön gemacht.

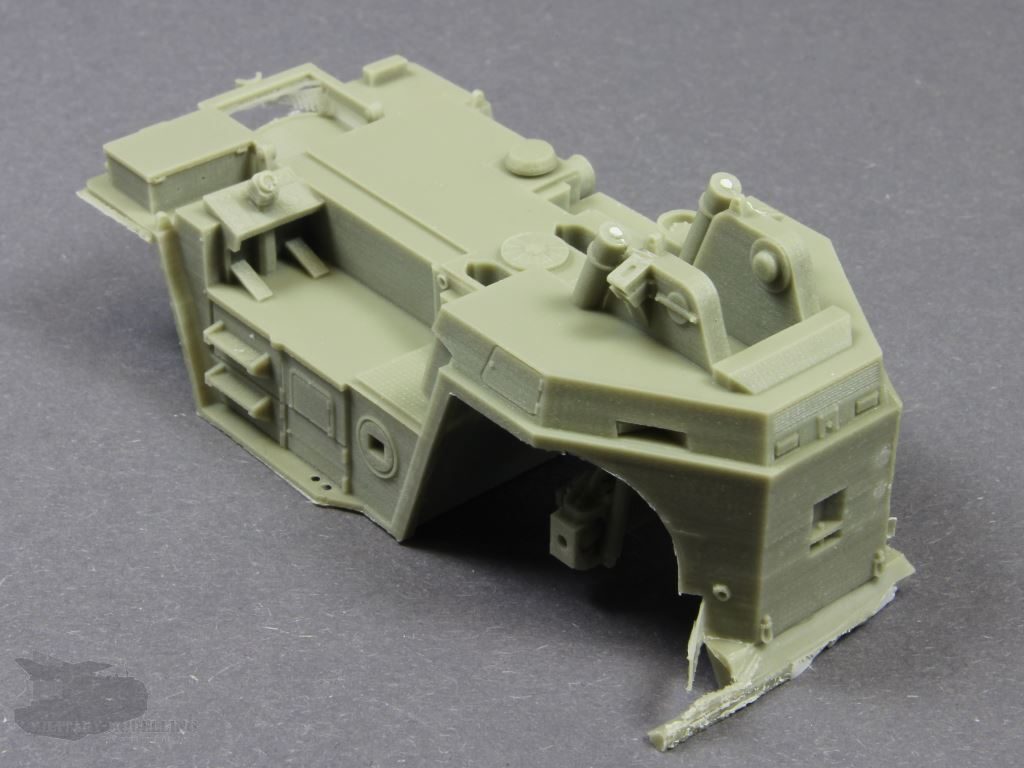

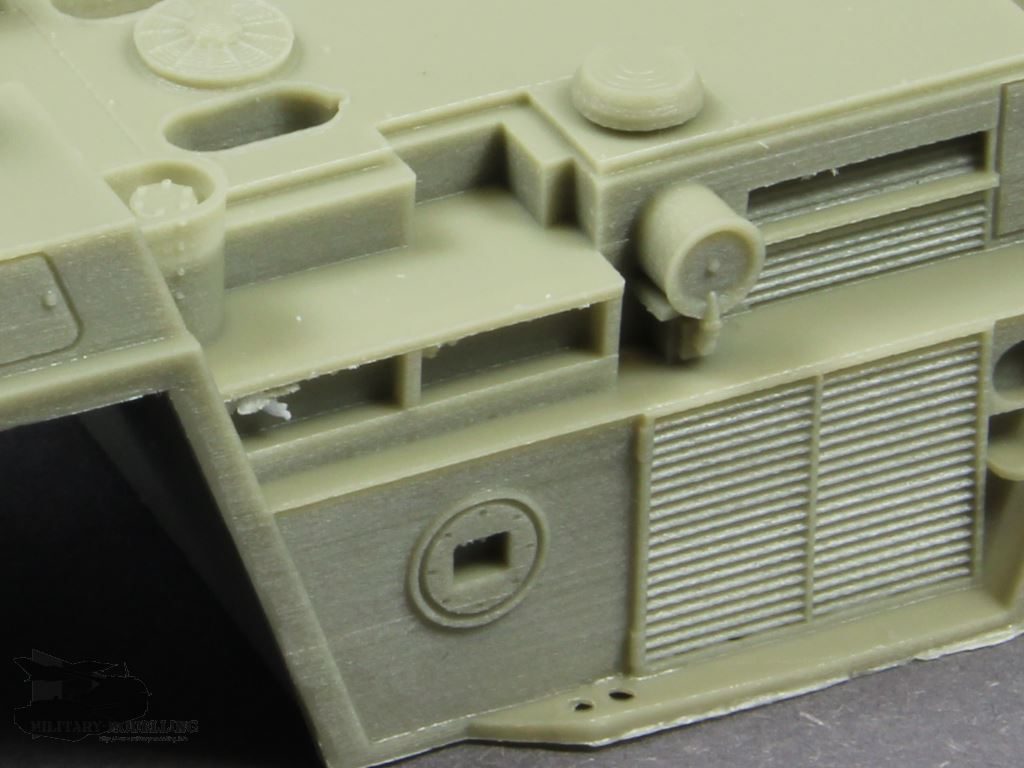

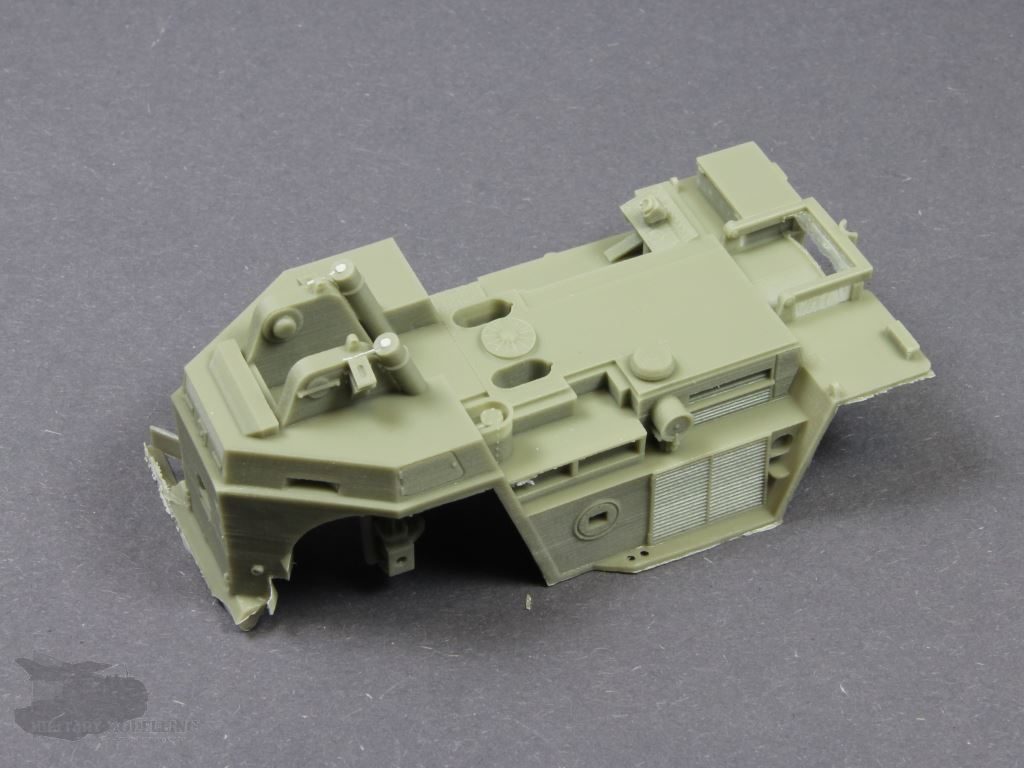

Aus einem beindruckenden massiven Resinklotz besteht das Fahrgestell des Orion V. Neben den tollen Details und einem einwandfreiem Guss sind hier gerade die Schichten des 3D-Druckes zu erkennen. Von der Größe des Fahrgestells könnte man auch meinen es wäre im Maßstab 1:48 und nicht in 1:72. Hier erkennt man erstmal die ganze Größe des Orion V. Einige Bauteile des Fahrzeuges müssen hier aus Draht hergestellt werden, wie es die Bauanleitung vorgibt.

Alles in allem gibt es an den Bauteilen nichts zu meckern. Das einzige was etwas trübt sind die Versäuberungsarbeiten.

Referenzen

Öffentliche Referenzen sind leider sehr rar. Neben wenigen Fotos und kurzweiligen Beschreibungen auf der Seite der Bundeswehr bietet einzig DioFactory eine DVD mit zahlreichen Bildern. Darauf auch das Original-Datenblatt der Herbst SMAG Mining Technologies AG. Der Hersteller selbst hat leider nichts mehr öffentlich im Angebot.

Zusammenfassung

Der Bausatz des tschechischen Herstellers Planet Models aus der MPM-Gruppe ist schon etwas Besonderes. Bauteile, Decals und Anleitung sind wirklich vorbildlich. Preislich, wie bei Resinmodellen üblich, im hohen Segment ist der Bausatz aber nur einem erfahren Modellbauer zu empfehlen. Schön wäre es gewesen, wenn der Hersteller auch noch einen Container dazugelegt hätte. Das wäre das i-Tüpfelchen für diesen Bausatz gewesen.

Fazit

Der Orion V von Plant Models ist ein sehr gut gemachter Bausatz im kleinen Maßstab. Details und Guss überzeugen. Mit diesem Bausatz erhält der Modellbauer mit Affinität zu Bundeswehrmodellen einen Exoten in seiner Vitrine. Noch schöner wird es mit einem passenden Container. Mir ist es dem Smallscaler eine Empfehlung wert.

HandsUp-4


Produktinformation

Artikelbezeichnung : Orion V – Bundeswehr Container Load Trailer
Art. Nr. : MV 106
Maßstab: 1:72
Bausatztyp: Komplettbausatz
Material: Resin
Hersteller: Planet Models, CMK – http://www.cmkkits.com
Preis : ca. 57,50 EUR
