Ist im November 2020 der LARS 2 von Hobbyboss erschienen so hat im April diesen Jahres der LKW 7t dump truck die Bühne betreten. Ein weiteres Bundeswehrmodell aus der MAN KAT 1 Serie von Hobbyboss, welches ebenfalls bereits im Dezember 2019 angekündigt wurde. Auch hier schauen wir, ob sich das Warten ausgezahlt hat und schauen mal näher hin…

Das Original

Bereits 1962 begann die Planung zur Ablösung des Fuhrparks aus der Aufbauzeit. Zwei-, drei- und vierachsige Landfahrzeuge in der Nutzungsklasse 4 bis 10 Tonnen waren von der Bundeswehr gefordert. 1964 wurden durch das Bundesamt für Wehrtechnik und Beschaffung (BWB) die Forderungen für die zweite Generation, der sogenannten Folgegeneration erstellt. Hierbei handelte es sich um weitestgehend handelsübliche Fahrzeuge mit uneingeschränkter Geländegängigkeit, permanentem Allradantrieb, Stahlfahrerhaus, ABC-Dichtigkeit, und eine Einsatzdauer von mindestens zehn Jahren. Schwimmfähigkeit, Niederdruckreifen mit Notlaufeigenschaften und Vielstoffmotor wurden später aufgrund zu hoher Beschaffungskosten wieder gestrichen. Allerdings wurde aufgrund der Kosten noch mehr abgespeckt.
1975 wurde MAN der Serienvertrag zur Lieferung von 8634 geländegängigen LKW der Mittelklasse übergeben. 1976 erfolgte die Auslieferung des ersten Kat 1 MAN, des 10t mil gl. Der LKW 7t mil gl KAT 1 (6×6) gehörte zur zweiten Generation der MAN-Familie. Im Baukastensystem folgend war dieser ebenso wie der 2-achsige 5t mit einer zusätzlichen angetriebenen Hinterachse sowie einem stärkeren, luftgekühlten 320-PS-Deutz-Motor ausgestattet. Die jeweiligen Typen wurden als Pritschenfahrzeuge, Geräteträger (Drohne CL289, LARS) sowie als Zugmittel z.B. für den Minenverleger 85 eingesetzt.
Der Dreiseitenkipper wurde als MAN Typ 453 mit Seilwinde für die Pioniere gebaut.Das Fahrzeug ist mit einer Kippbrücke des Herstellers Meiller ausgerüstet, die nach 3 Seiten kippbar ist. Einsatzzweck ist der Transport von kippfähigen Baustoffen wie Erde, Sand oder Kies. Es war aber ebenfalls möglich, 2 Pontons des Hohlplattenbrückensystems aufzunehmen. Bei einem Leergewicht von 11,9t beträgt die Nutzlast 7t. Von dieser Version wurden 693 Fahrzeuge hergestellt.
Zur Selbstverteidigung verfügen die Fahrzeuge über ein auf Drehringlafette montiertes Maschinengewehr MG3 und wurden in Auslandseinsätzen zusätzlich mit mit einer modularen Schutzausstattung (MSA) gepanzert, um den Schutz der Besatzung zu erhöhen.

Der Bausatz in der Übersicht

Im stabilen Stülpkarton mit ansprechendem Titelbild kommt der Bausatz des LKW 7t dump truck mit der Artikelnummer 85520 daher. Hierbei handelt es sich um eine Formvariante mit neuen Bauteilen der Bausätze 85507 und 85508 aus dem Hause Hobbyboss.

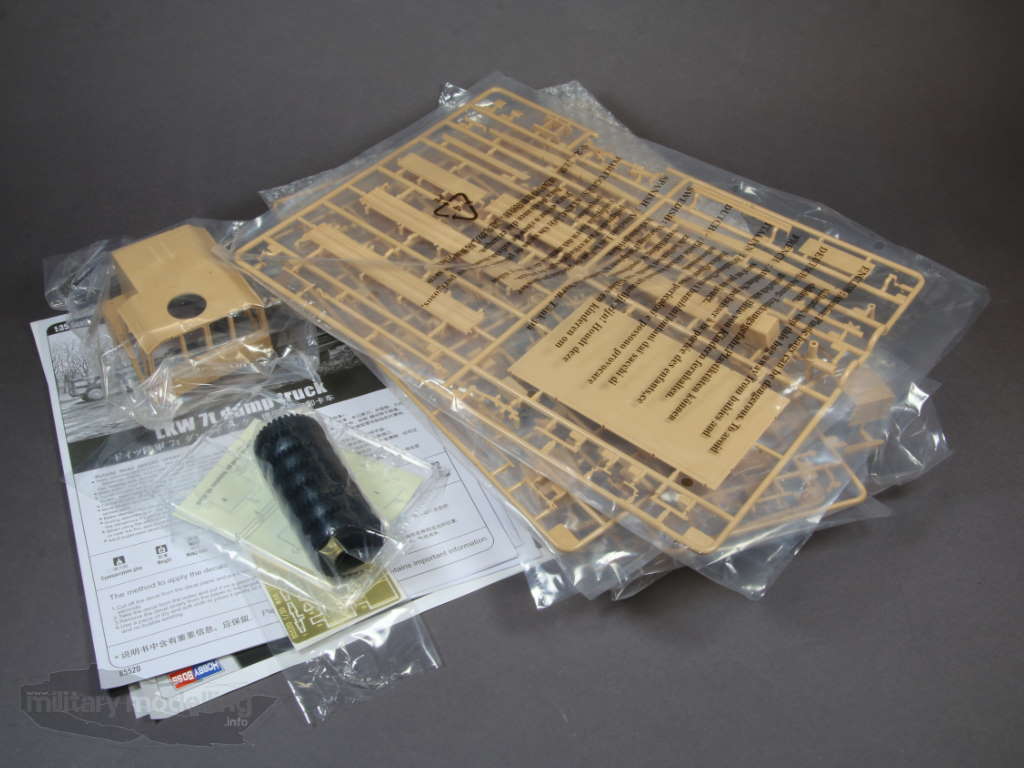

In dem Karton befinden sich ca. 410 Bauteile auf insgesamt 10 Spritzlingen aus hellbeigem Kunststoff sowie einem aus Klarsichtmaterial. Diese sind in Folie und teilweise zum Schutz in Schaumstoffpolster verpackt. Dazu kommen 3 Ätzteilplatinen, Reifen aus schwarzem Vinyl, ein Decalbogen sowie Abklebemasken. Die Bauanleitung fehlt natürlich ebenfalls nicht.

Die Bauanleitung

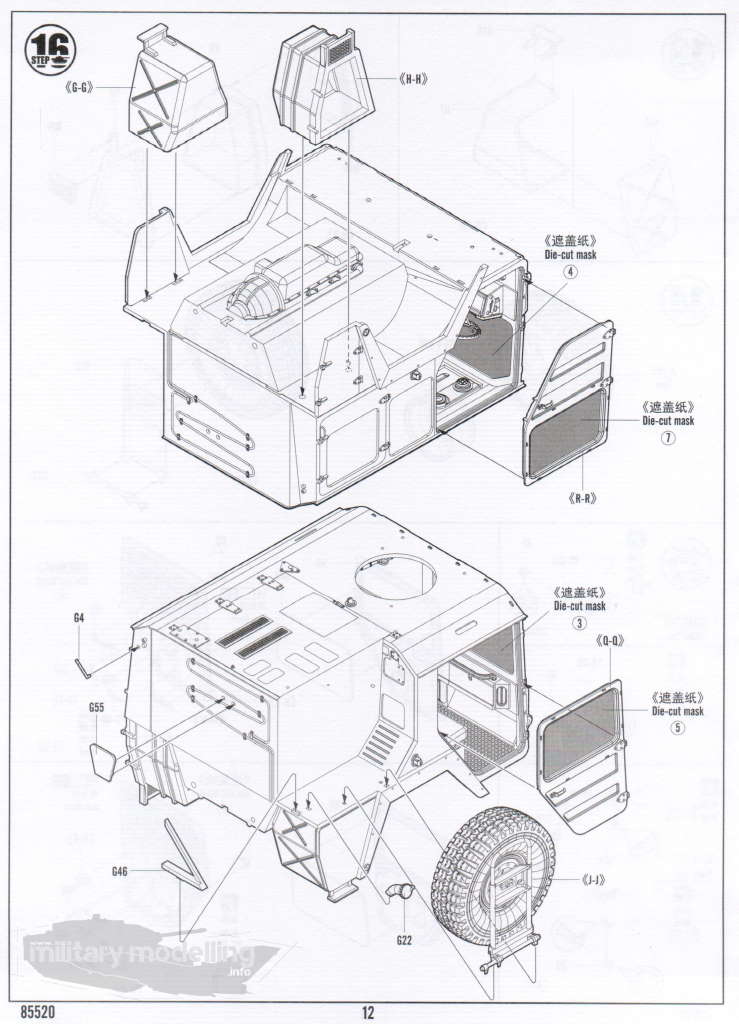

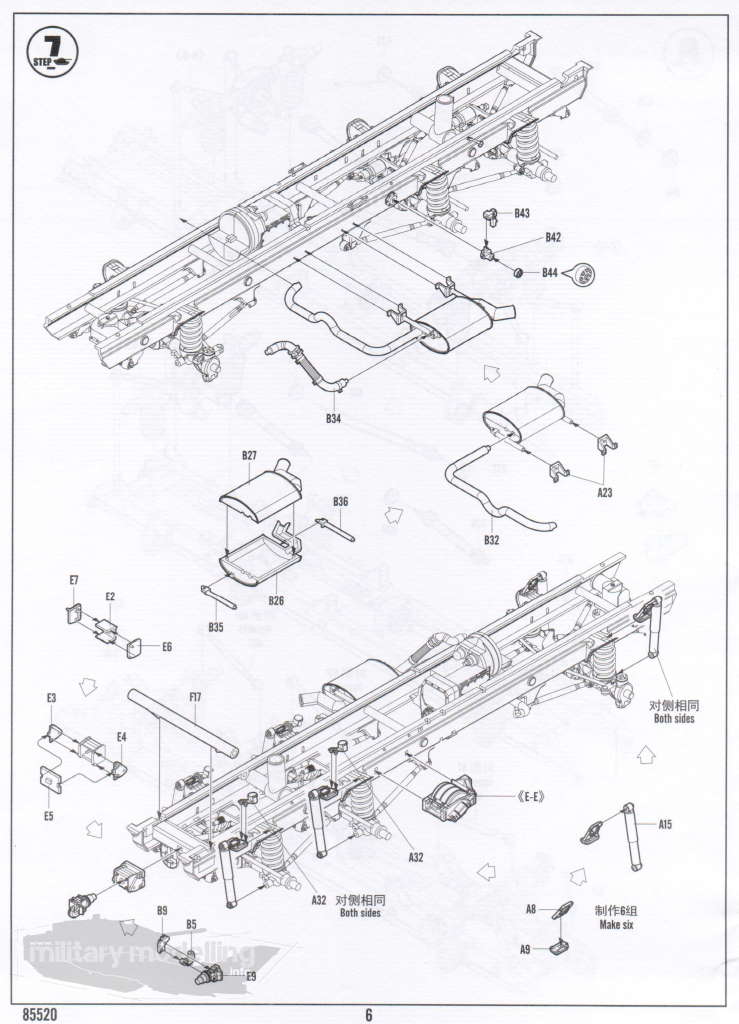

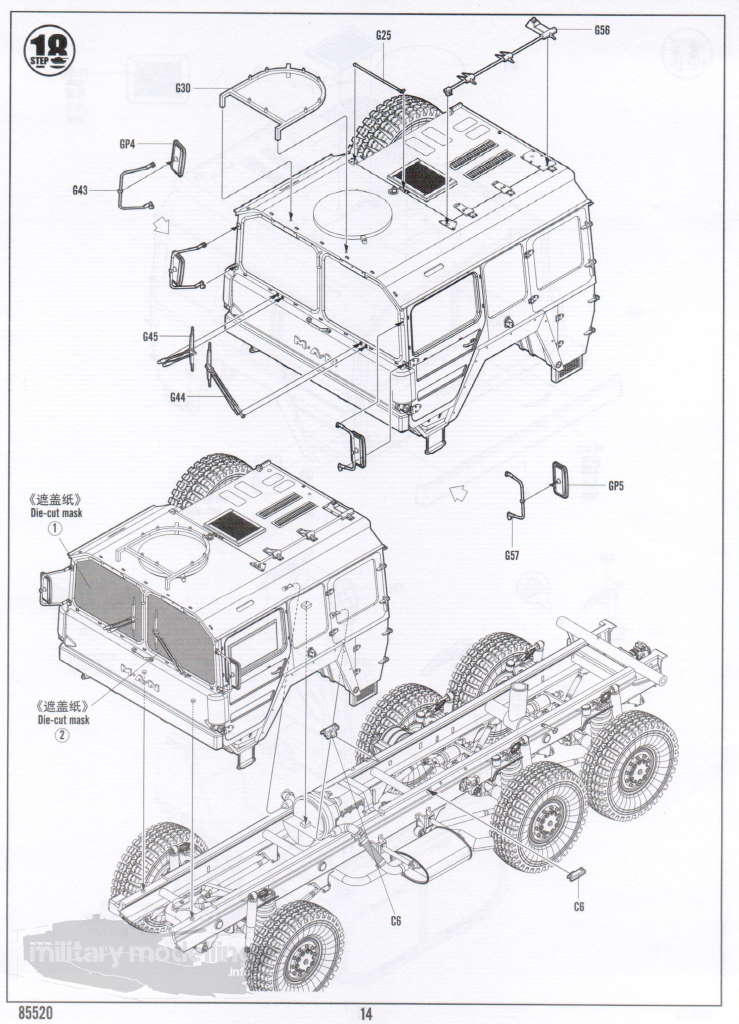

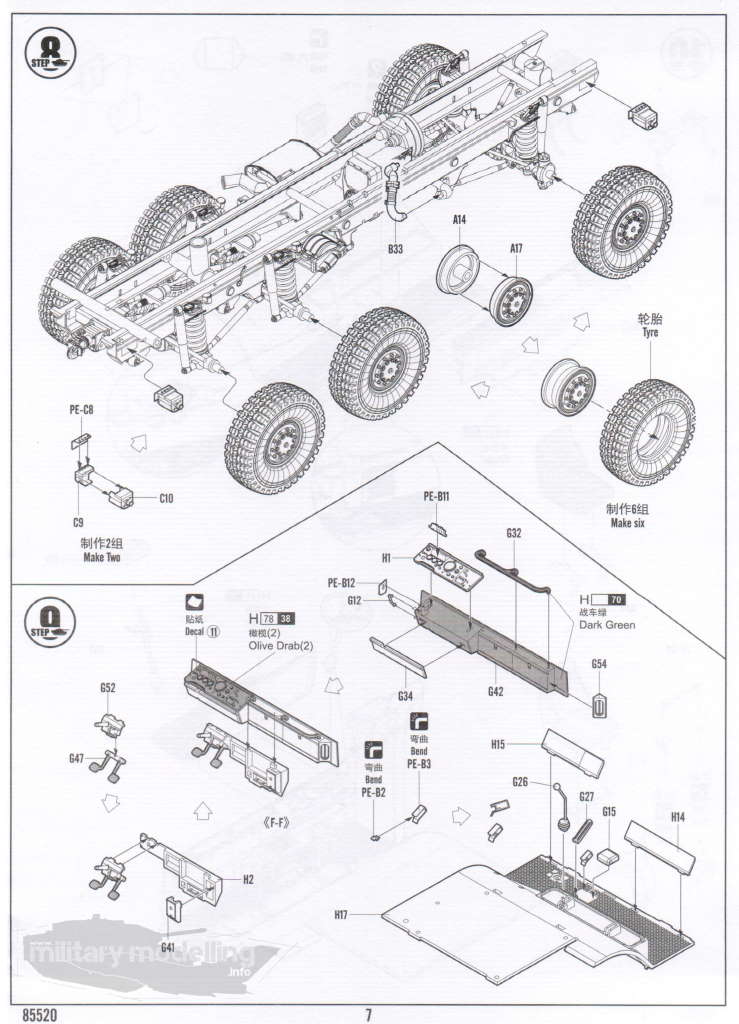

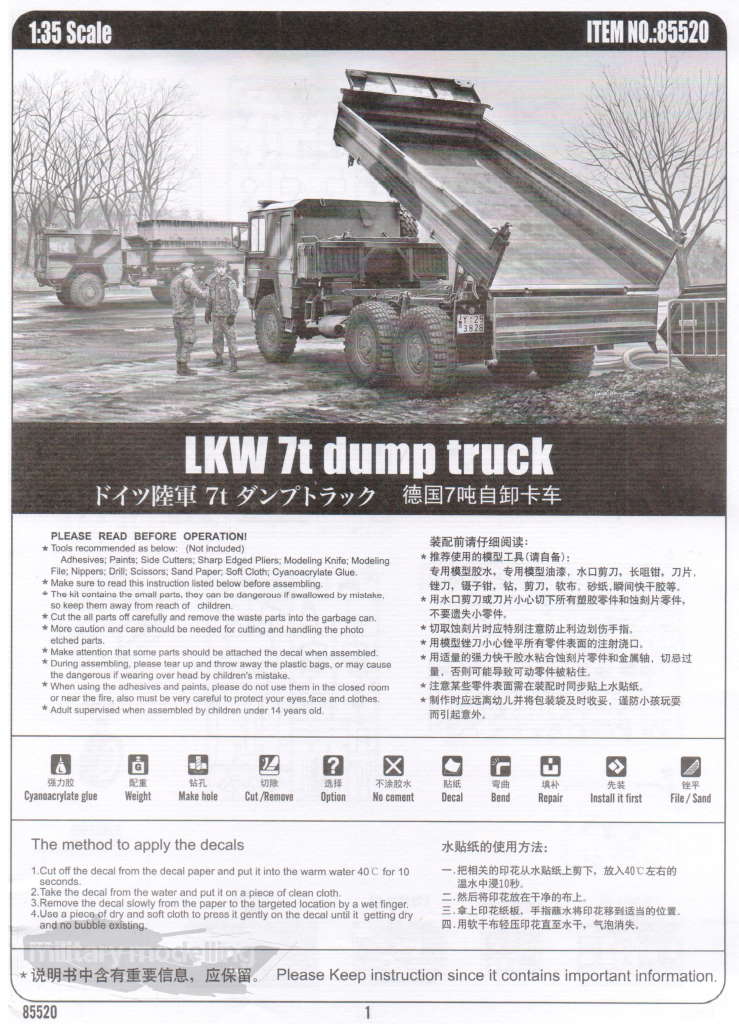

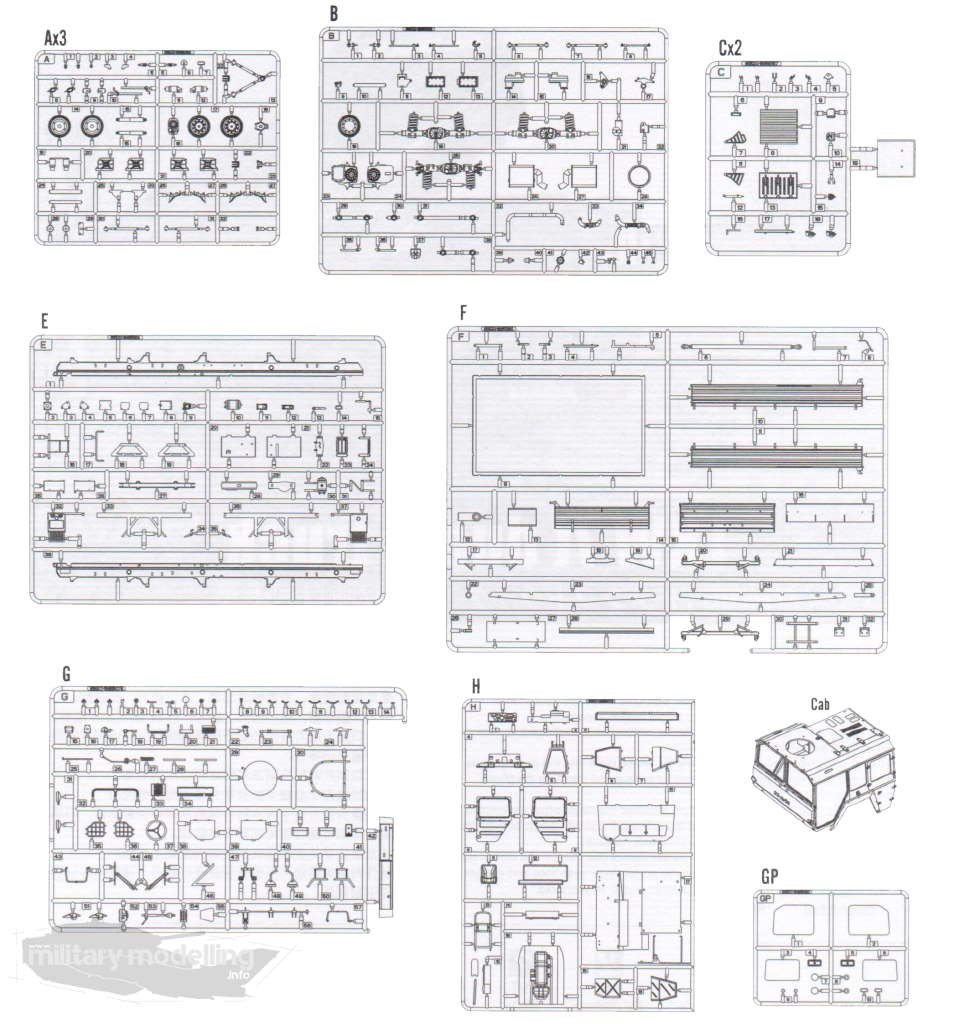

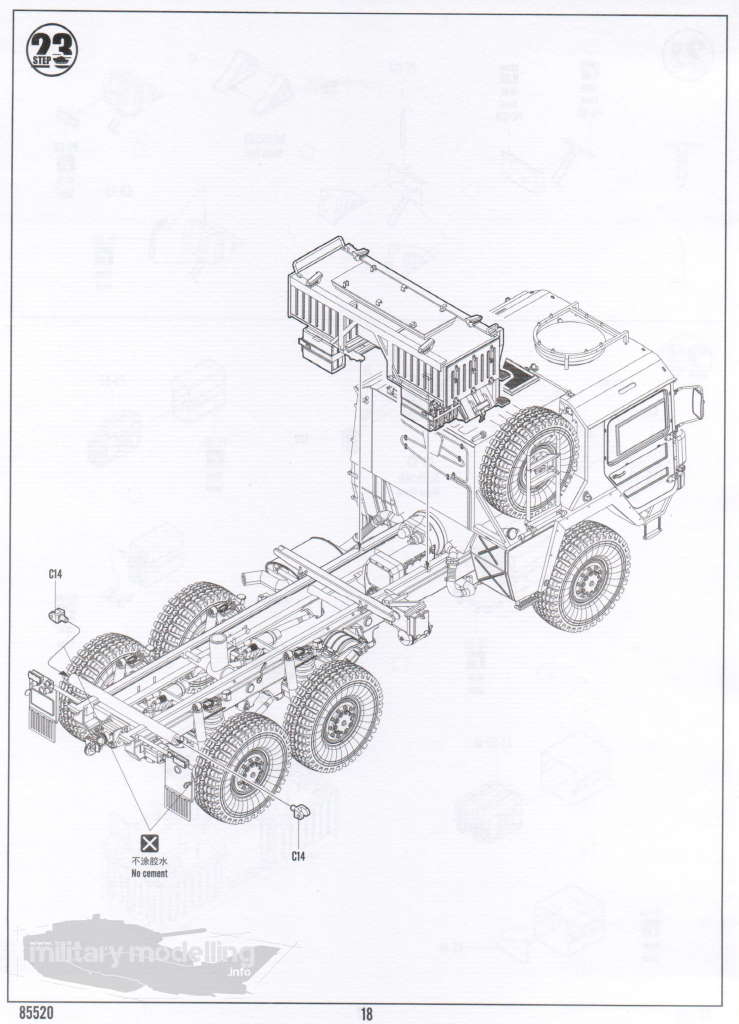

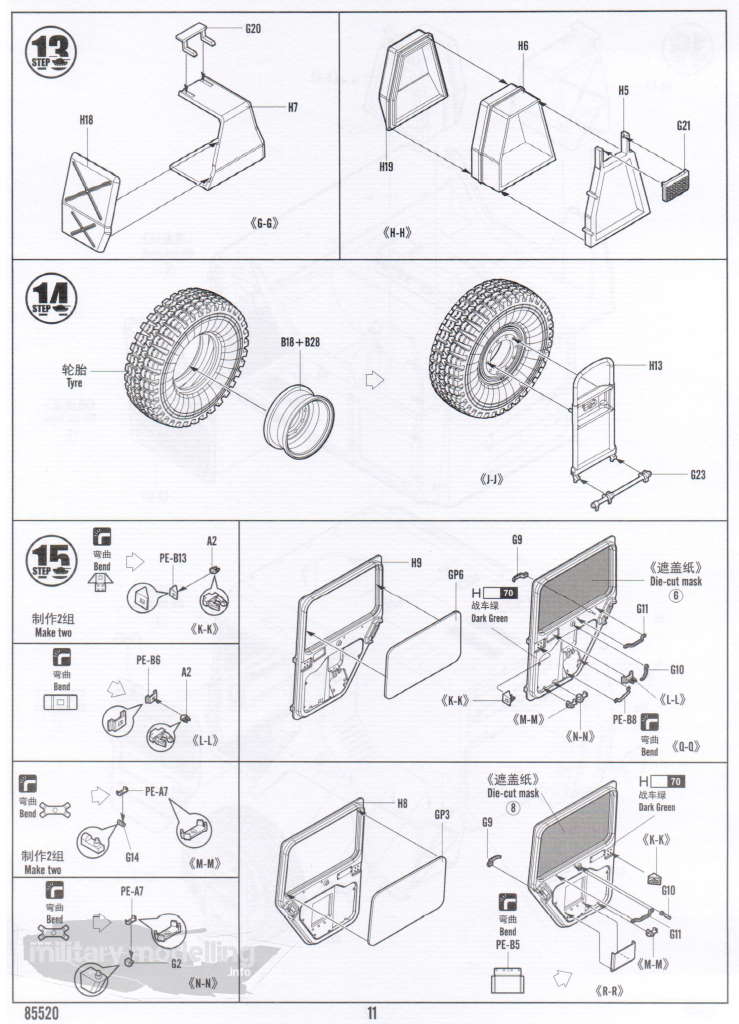

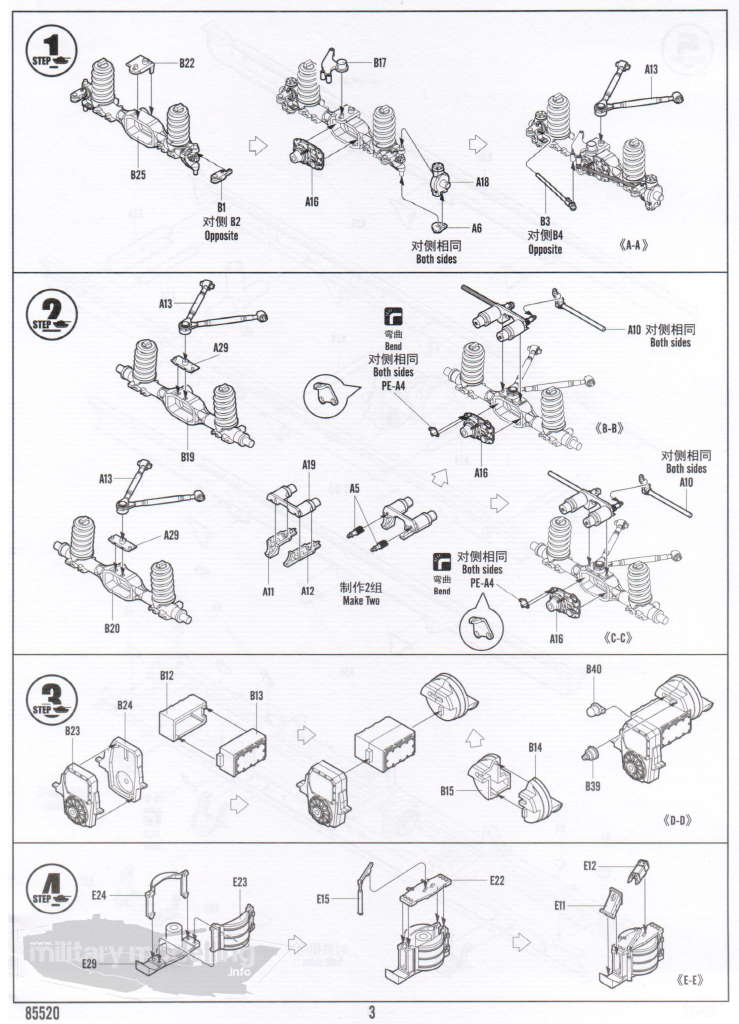

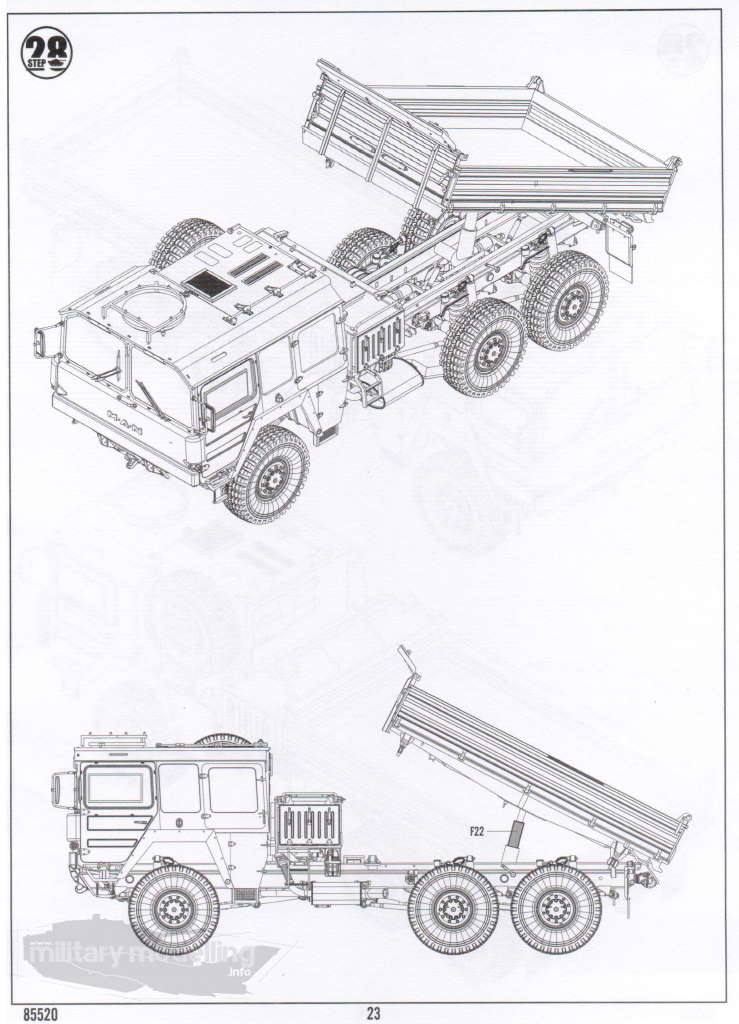

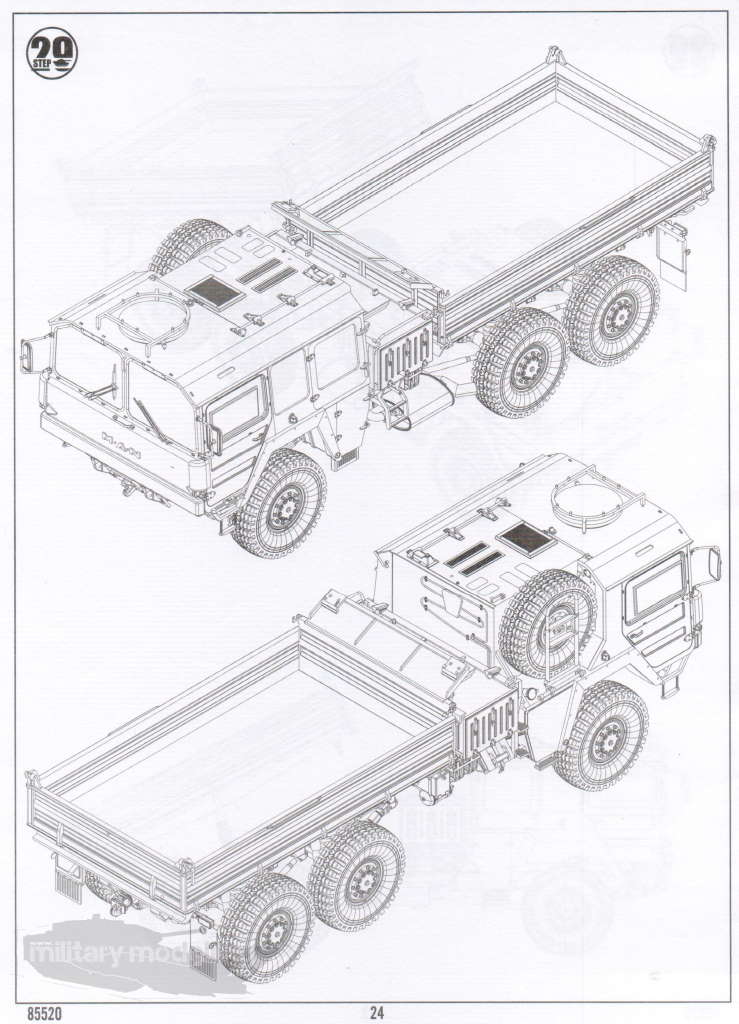

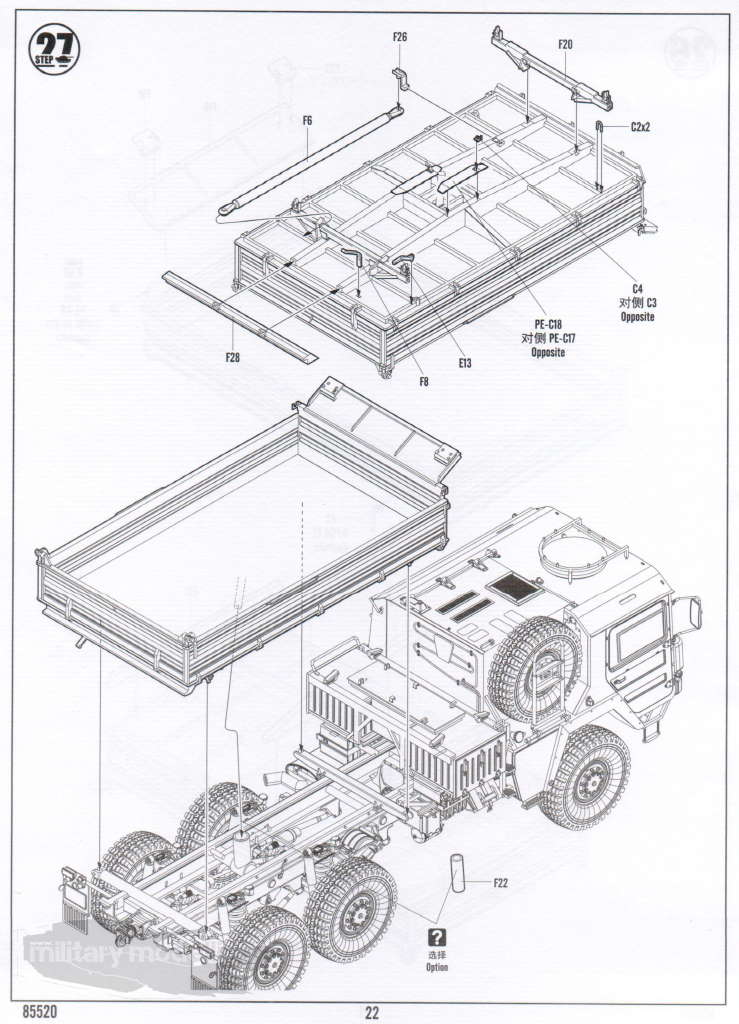

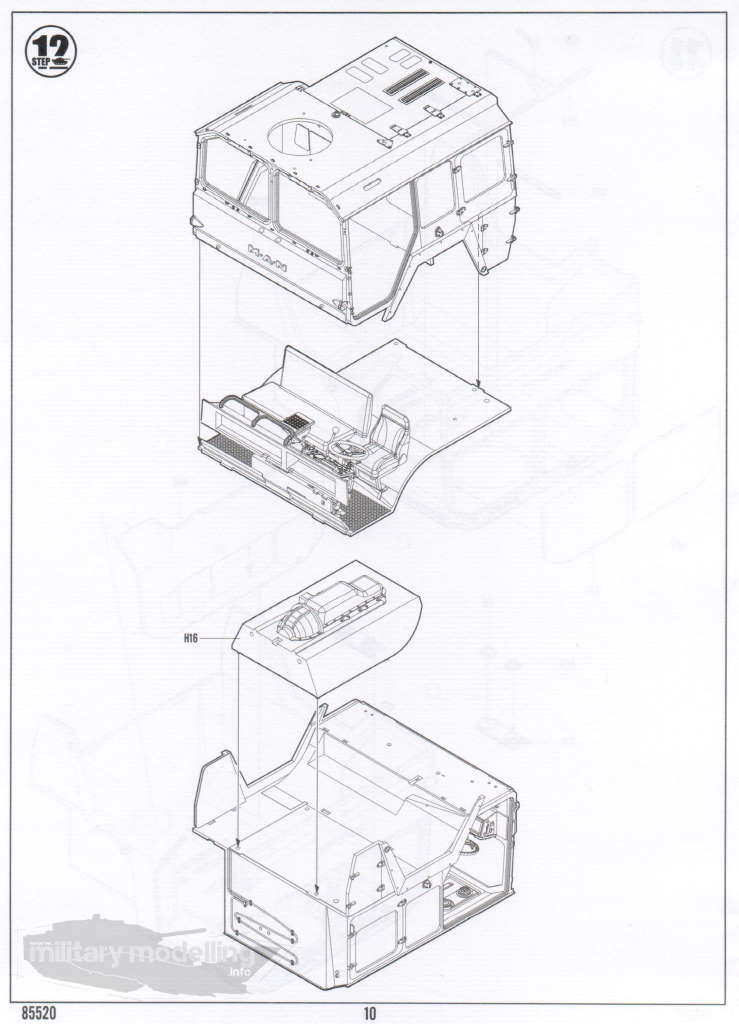

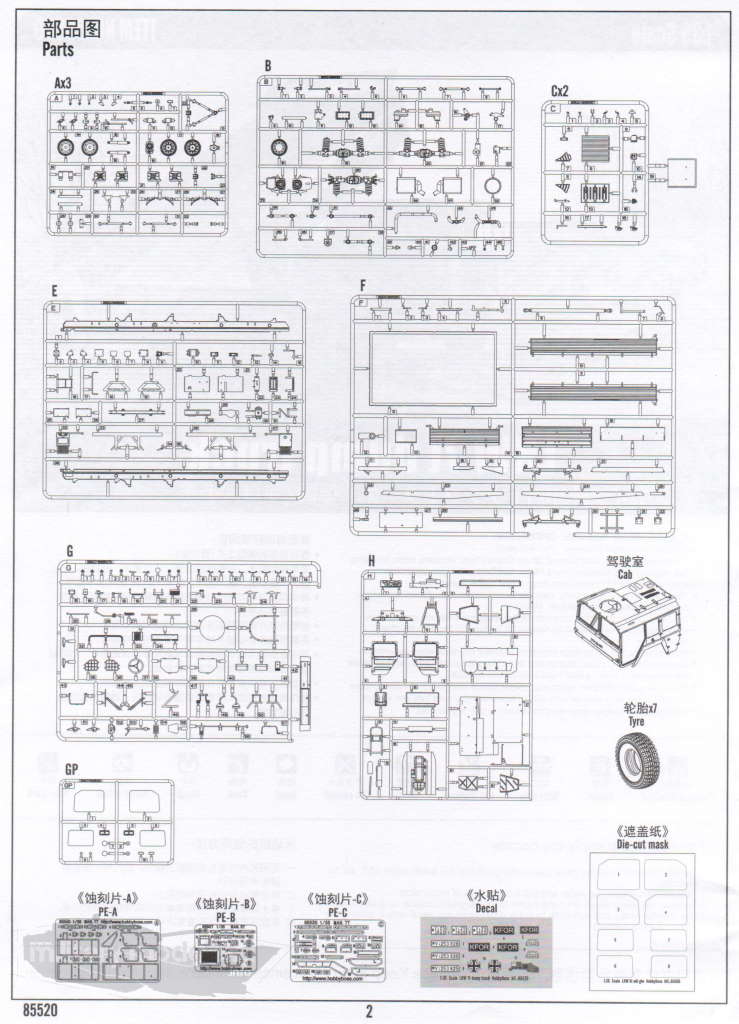

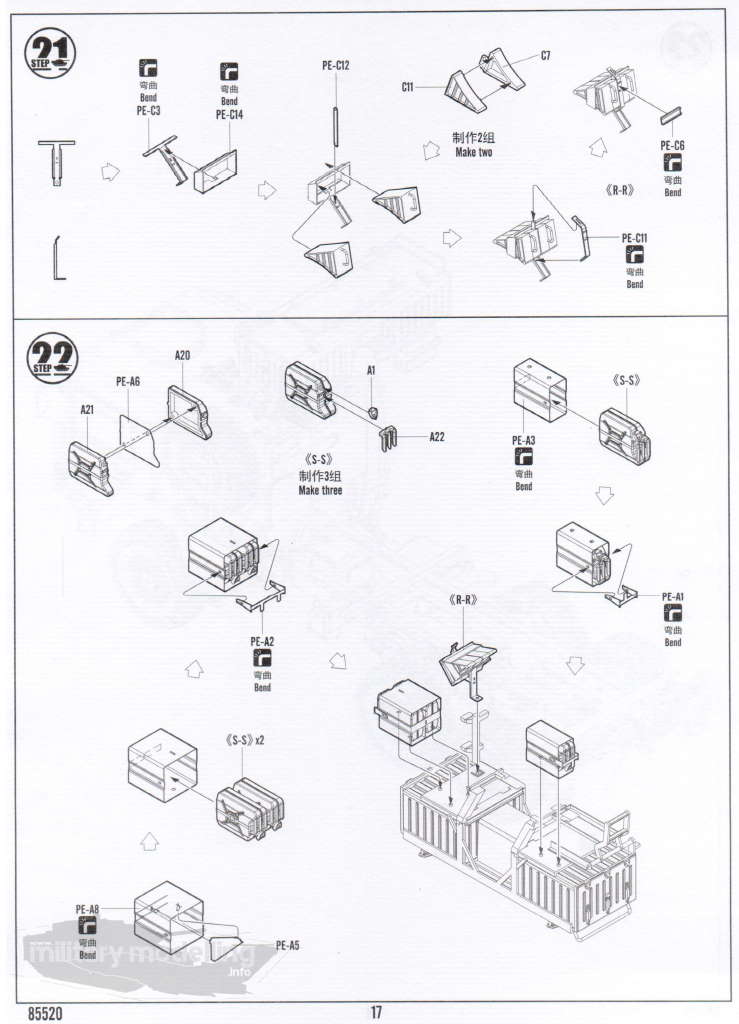

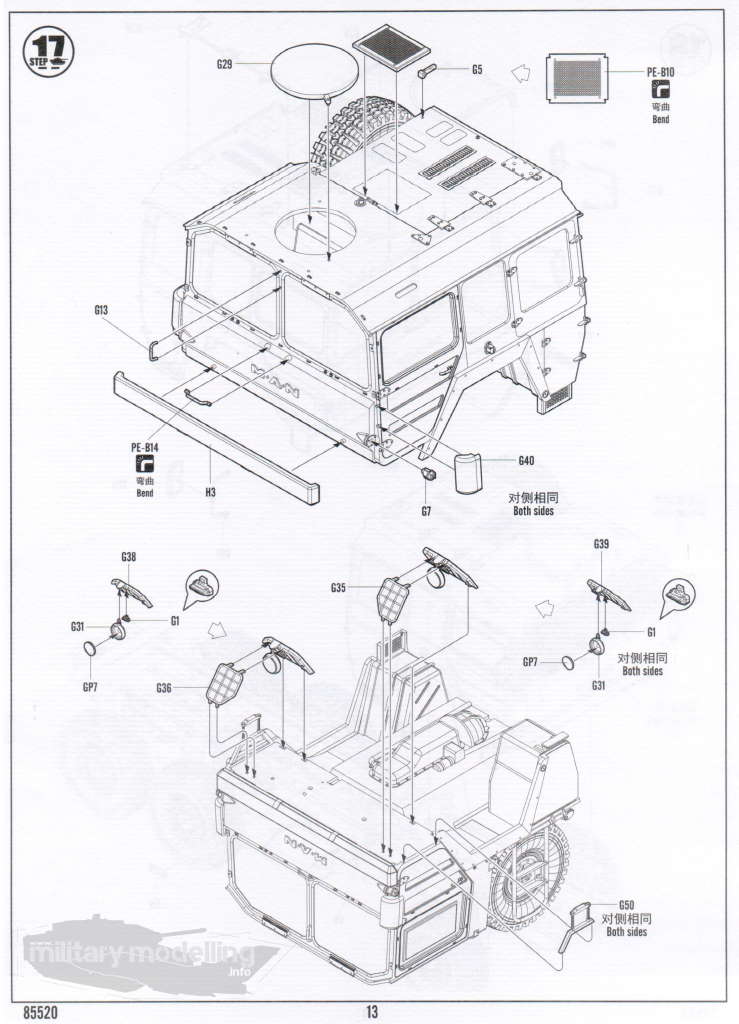

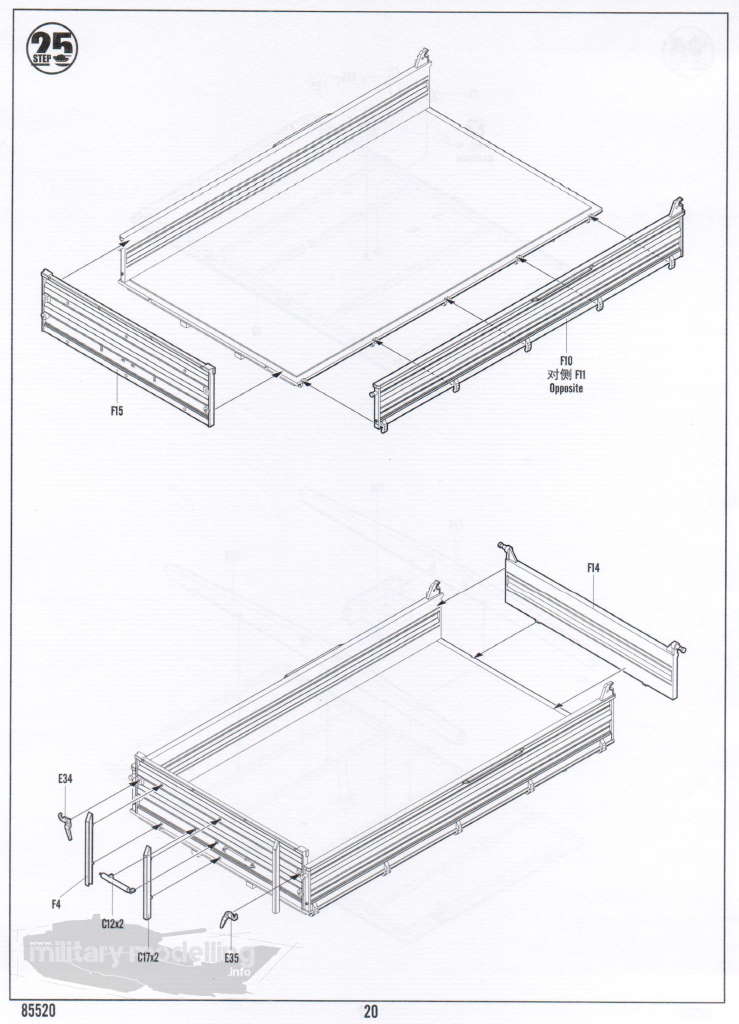

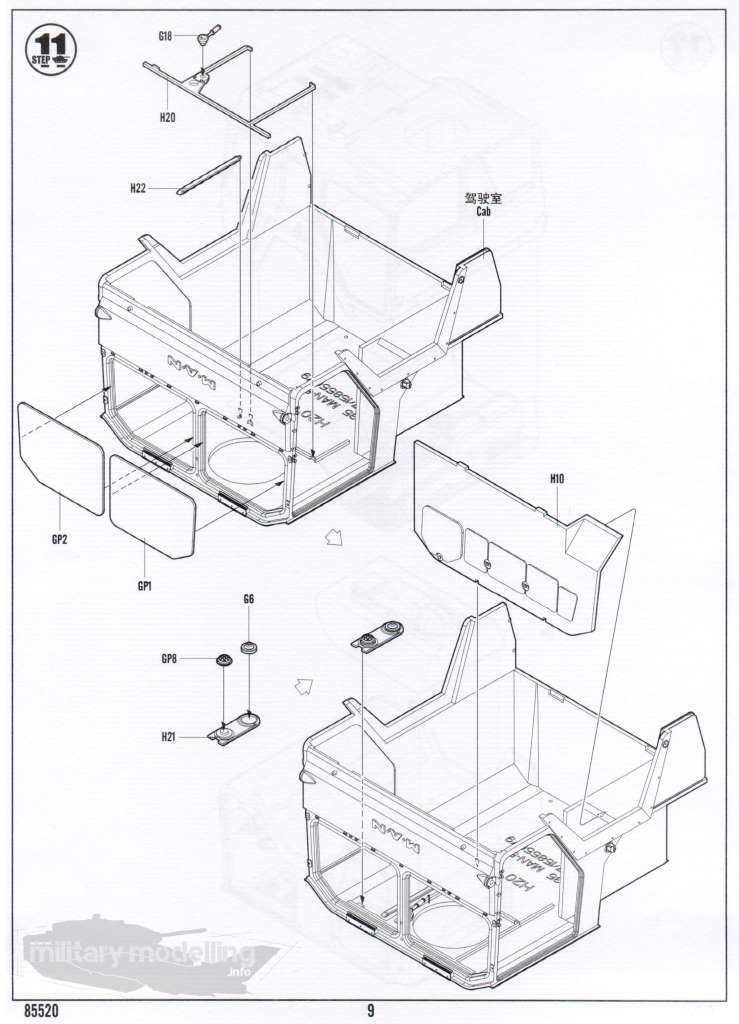

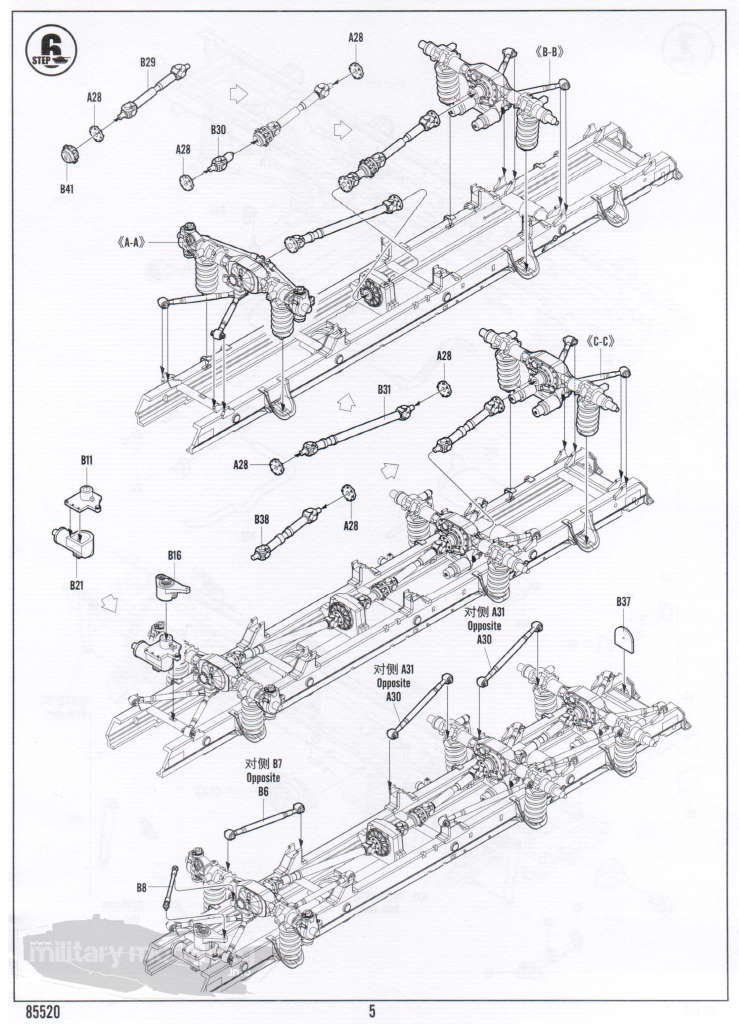

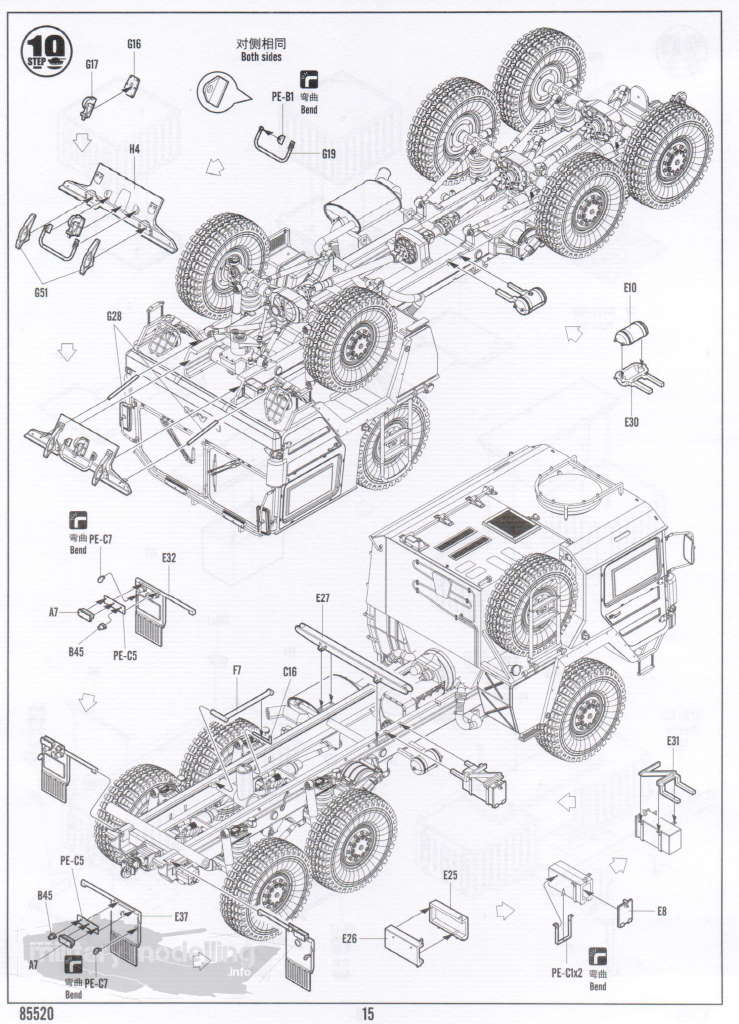

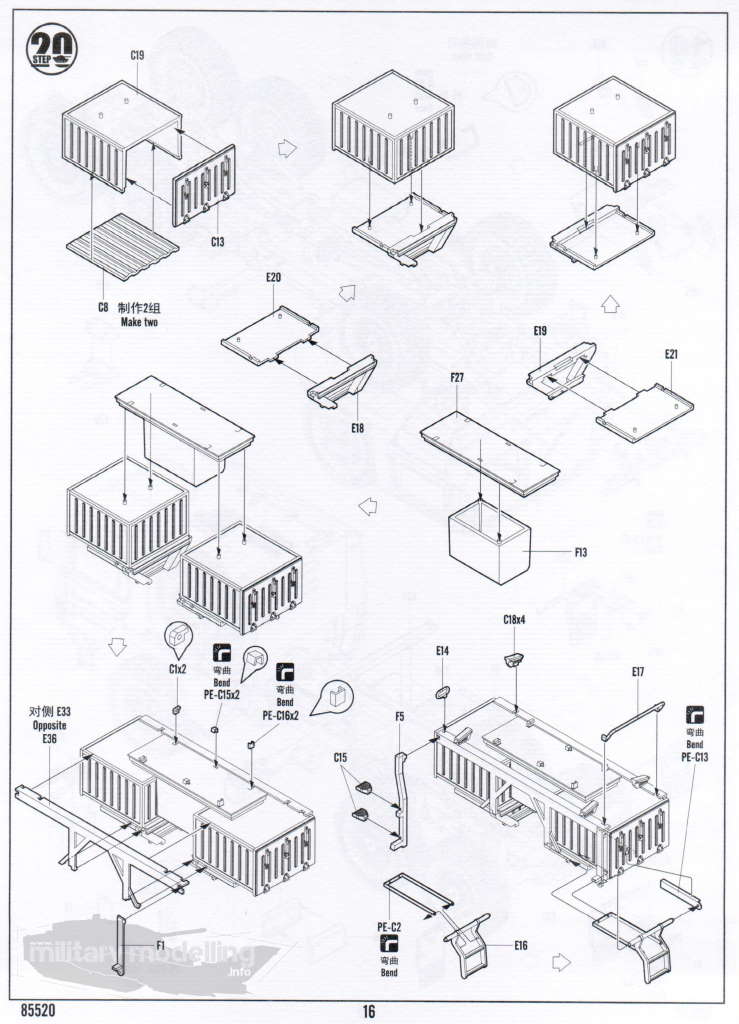

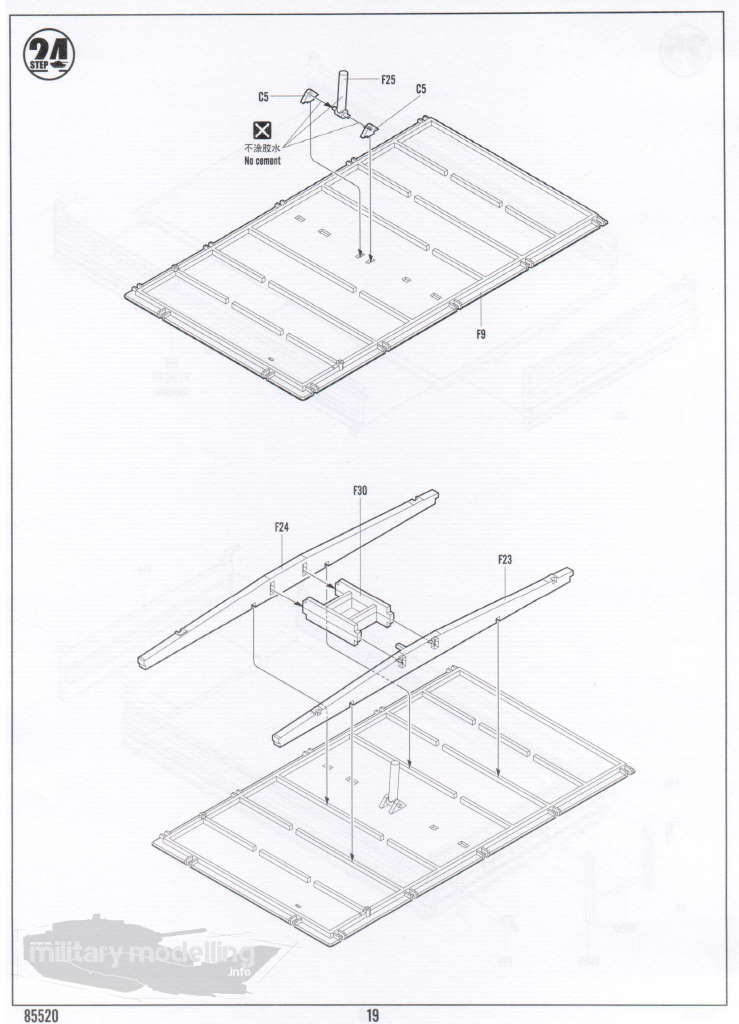

Die Bauanleitung welche in schwarz-weiß gehalten ist kommt mit 24 Seiten daher. Darin wird der Bau in 29 Baustufen verständlich mit Hilfe von Explosionszeichnungen dargestellt. Vor den Baustufen befinden sich allgemeine Hinweise sowie die Übersicht über die Bauteile.

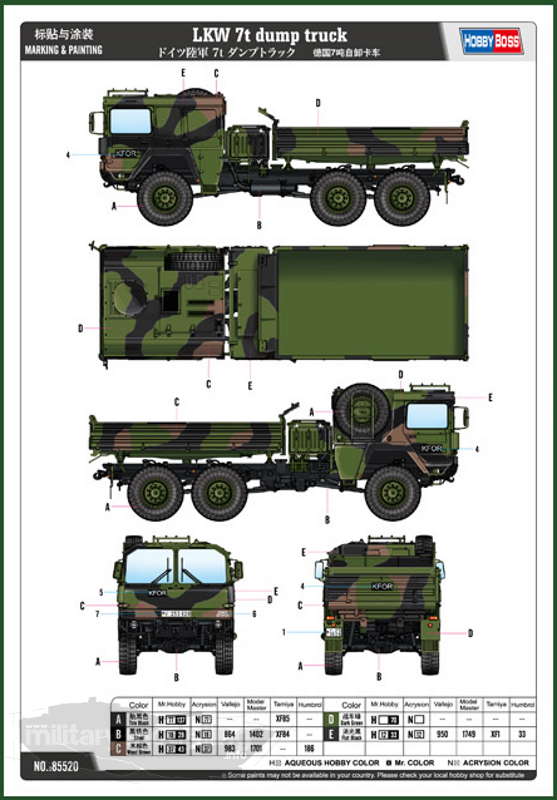

Neben der Bauanleitung ist noch ein DIN-A4 Blatt in Farbe enthalten, welche als Bemalvorlage dient. Hier wird er LKW 7t Kipper in einer 5-Seiten-Ansicht im NATO-3-Farb-Anstrich dargestellt. Gleichzeitig werden die Positionierung der Decals gezeigt. Als Farbvorschläge werden die nutzbaren Farben aus dem Sortiment von Mr. Hobby, Vallejo, Model Master, Tamiya und Humbrol aufgeführt.

Decals und Abklebemasken

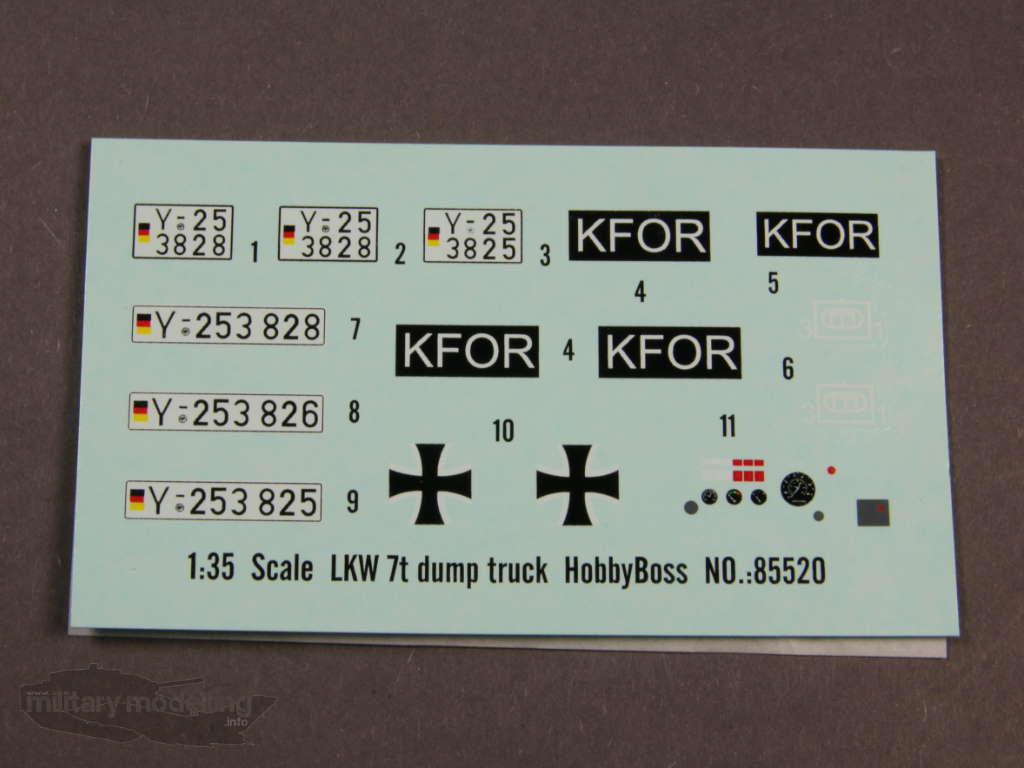

Im Bausatz des LKW 7t dump truck ist ein kleiner Decalbogen enthalten. Auf diesem befinden sich Decals für das Armaturenbrett, 3 verschiedene Kennzeichen, Eiserne Kreuze sowie Kennzeichnungen des KFOR-Einsatzes. Der Druck gibt keinen Grund zur Klage. Entgegen dem Bausatz des LARS fehlen hier die taktische Zeichen nicht.

Wie bereits im Bausatz des LARS ist auch hier ein kleiner Bogen mit Abklebemasken enthalten. Die 8 Masken sind zum passgenauen Abkleben der Frontscheiben und der Türscheiben – innen und außen – gedacht. Eine gute Idee!

Fotoätzteile

Gleich drei Ätzteilplatinen liefert Hobbyboss für den LKW 7t dump truck. Die Ätzung aller Platinen sind gut und sie sind beidseitig mit Folie geschützt. TIPP: Lässt man auf einer Seite beim Lösen der kleinen Bauteile die Folie drauf, so wird das Risiko von „wegspringenden“ Teilen minimiert.
Auf der Platine A befinden sich Bauteile die zur Verfeinerung des Fahrwerks dienen. Es werden allerdings nicht alle Bauteile gebracht.

Auf der Platine B befinden sich Verfeinerungen für die Kabine. Auch hier überzeugen die Details wie z.B. das Lüftergitter über dem Motorraum. Diese Platine ist ein alter Bekannter und stammt ursprünglich aus dem Bausatz des LKW 5t mil gl mit der Artikelnummer 85507.

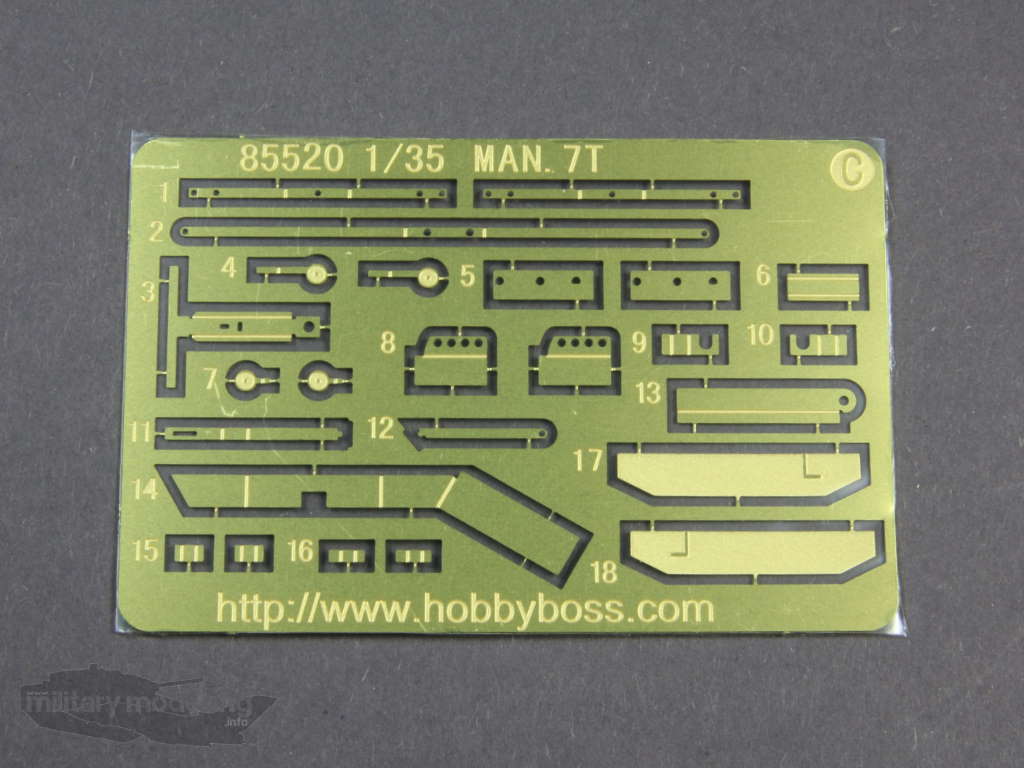

Die dritte Platine, mit C gekennzeichnet, enthält weitere Verfeinerungen für Rahmenanbauteile, Staukasten-Aufbau und Hydraulikaufbau. Auch hier zeigen sich gut gemachte Details und feine Ätzung. Die Standgitter am Heck überzeugen.

Die Bauteile

Wie bereits zuvor erwähnt erhält der Modellbauer hier eine ganze Menge Bauteile welche auf 11 + 1 Spritzlingen und zusätzlichen Großbauteilen verteilt sind.

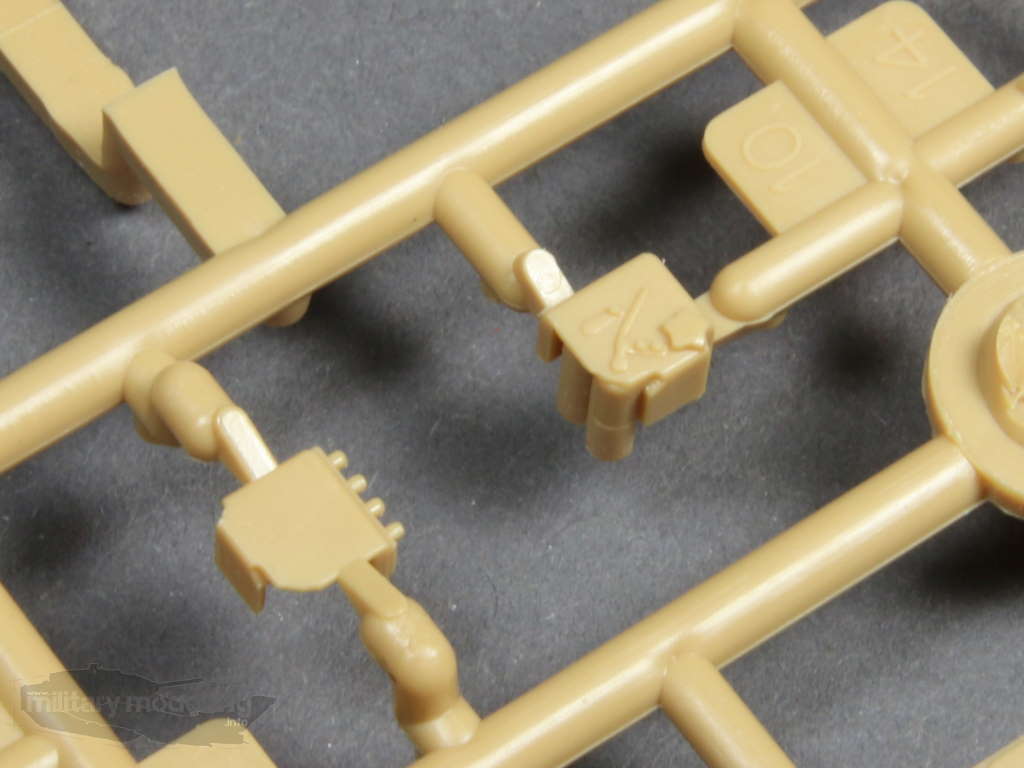

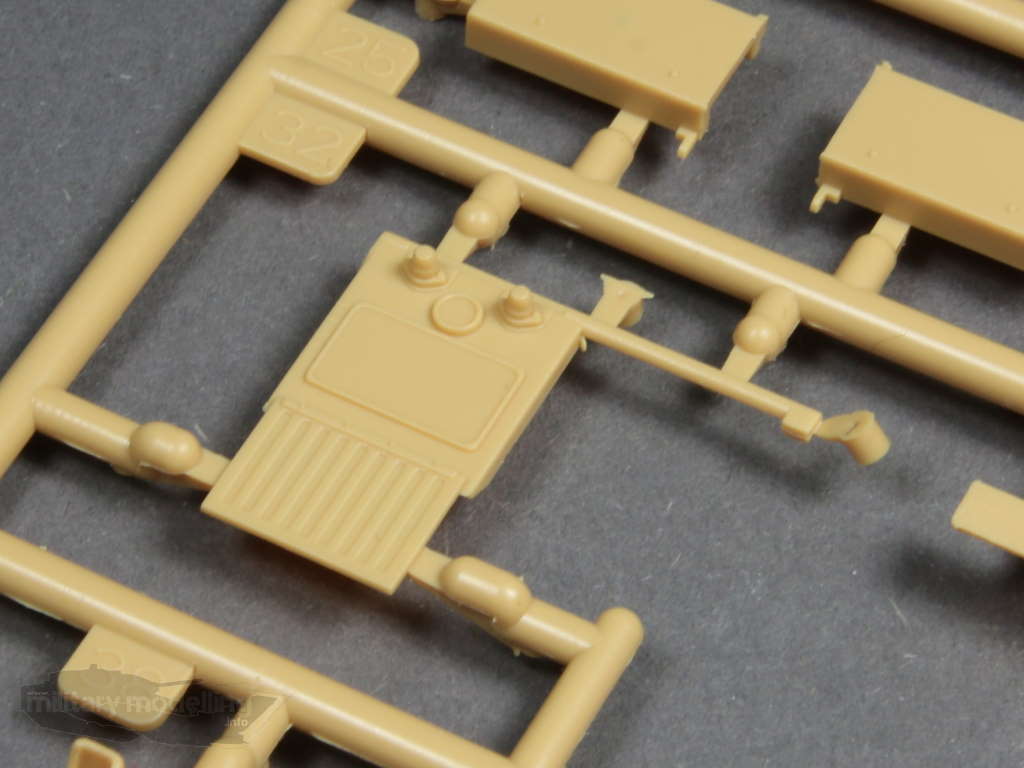

Der Spritzguss ist als gut bis sehr gut zu bezeichnen. Gerade die Spritzlinge mit den neuen Bauteilen sind sehr scharf abgegrenzt, während Spritzlinge aus der LKW 5t-Serie teilweise etwas Flash zeigen. Schauen wir uns die Bauteile mal näher an und beginnen mit den Großteilen.

Da hätten wir als erstes die Kabine. Auch diese stammt von den bereits bekannten LKW 5t mil gl Bausätzen, was ja auch logisch ist, da sie gleich ist. Das Bauteil zeigt stimmige Proportionen und auch die Dachdetails sind fein gemacht, wie an den Scharnieren oder auch Rippen zu sehen ist. Selbst die Leitungen auf der Rückseite wurden nicht vergessen. Leider fehlen wie bei der gesamten Serie von Hobbyboss die Ausschnitte für Motor und an der Seite hinter dem Ersatzrad.

Bevor wir zu den Spritzlingen kommen schauen wir uns noch die Reifen an. Diese – 7 an der Zahl – sind aus schwarzem Vinyl gefertigt. Die Profildarstellung ist vorbildgerecht. An den Seiten fehlt, wie so oft bei Bausätzen aufgrund des Markenrechts, die Herstellerbezeichnung.

Da ich nicht unbedingt der Freund von Vinyl-Bauteilen bin, empfehle ich auch hier auf Räder aus Resin auszuweichen. Empfehlenswert sind hier die belasteten Räder von DEF.MODEL, welche wir bereits hier vorgestellt haben.

Jetzt geht es aber an die Spritzlinge.

Spritzling A

Der Spritzling A ist dreimal enthalten und vom Bausatz des LARS ein alter Bekannter. An Bauteilen befinden sich hier die Felgen sowie Fahrwerk und Rahmenteile. Auch hier gibt es nichts auszusetzen. Der Spritzguss ist einwandfrei und die Details überzeugen auch hier.

Spritzling B

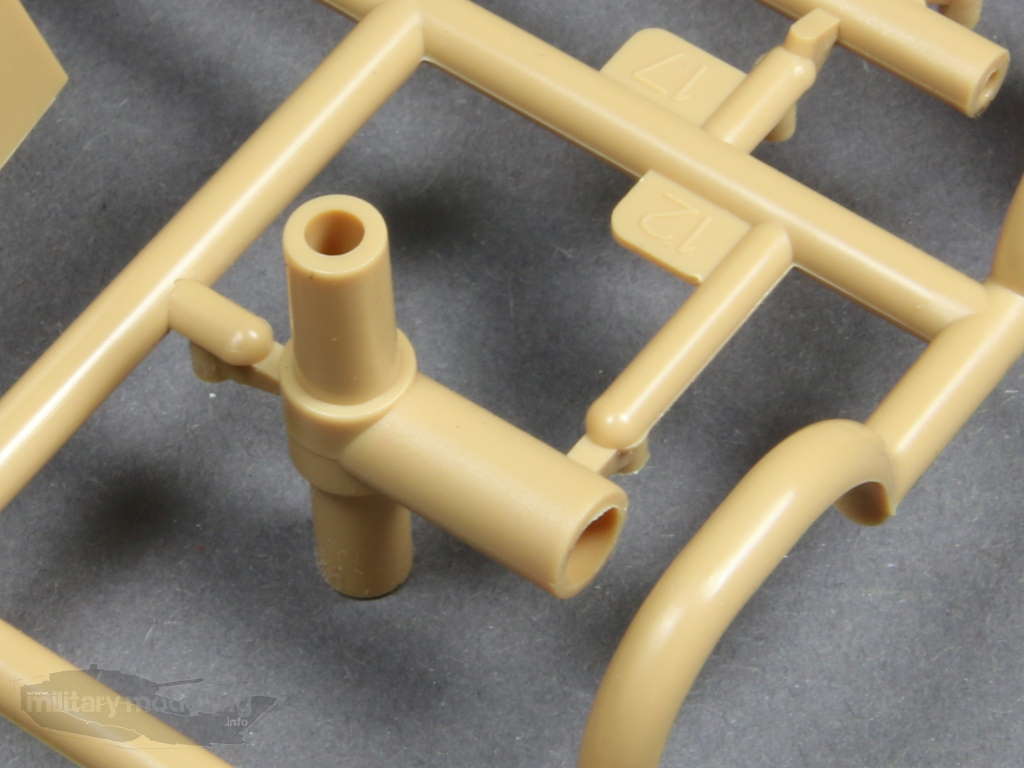

Auf dem Spritzling B finden wir die Achs- und Antriebsteile wie Kardanwellen des LKW 7t dump truck. Auch die Abgasanlage ist hier enthalten. Auch Bauteile für das Vorgelege sind hier zu finden. So kleine Details wie z.B. die wellenförmige Längenausdehnung der Abgasrohre treiben einem das Lächeln ins Gesicht. Auch dieser Spritzling ist aus dem Bausatz des LARS bereits bekannt.

Spritzling C

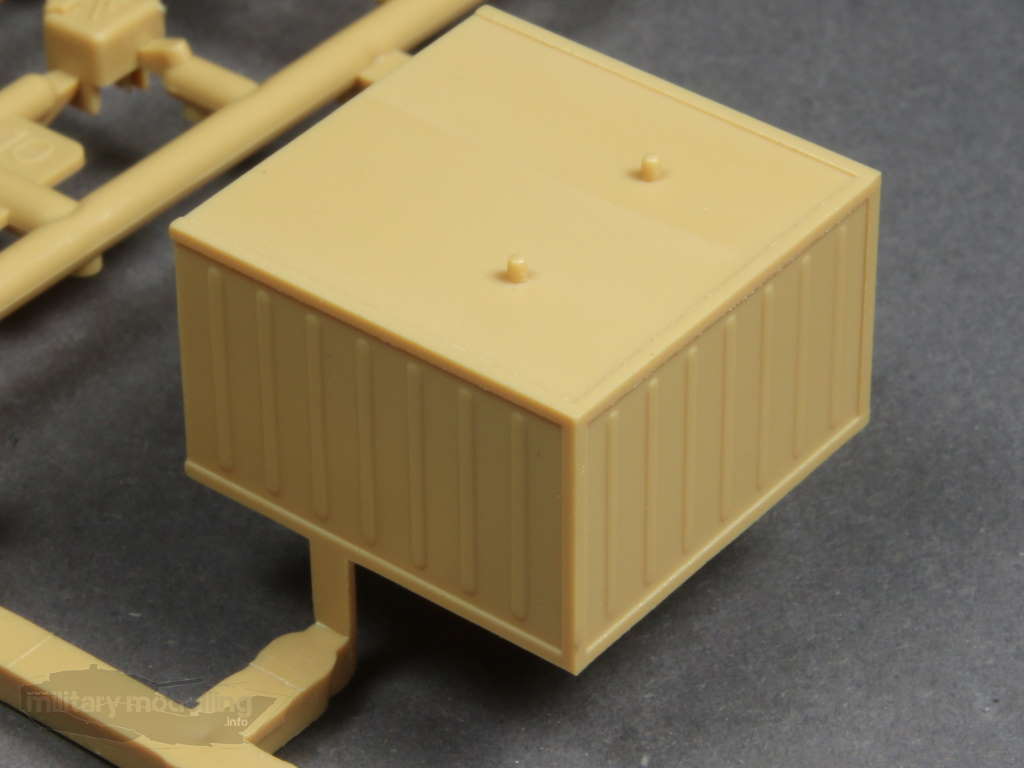

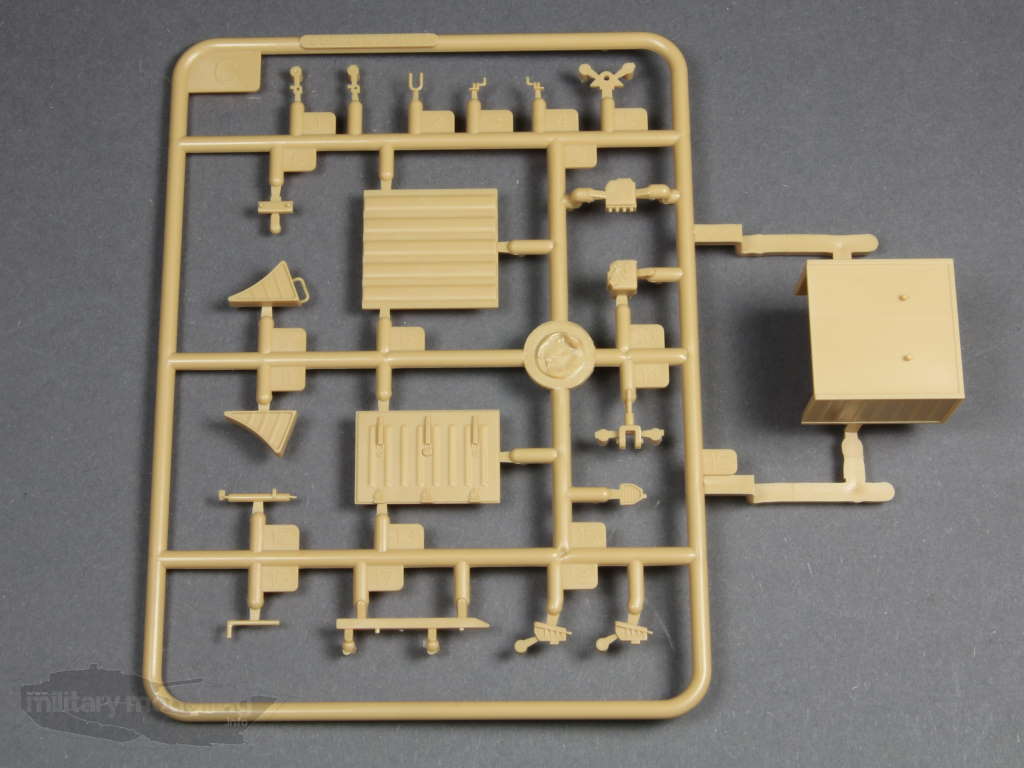

Neu und zweimal ist der Spritzling C enthalten. Hier finden sich die Bauteile für Hydrauliktank und den markanten Staukästen . Dazu gehören z.B. die Hydrauliktanks oder auch Teile des Kipper-Aufbaus. Die Details sind durchwachsen und leider fehlen auf den Staukästen die Werkzeuge.

Spritzling E

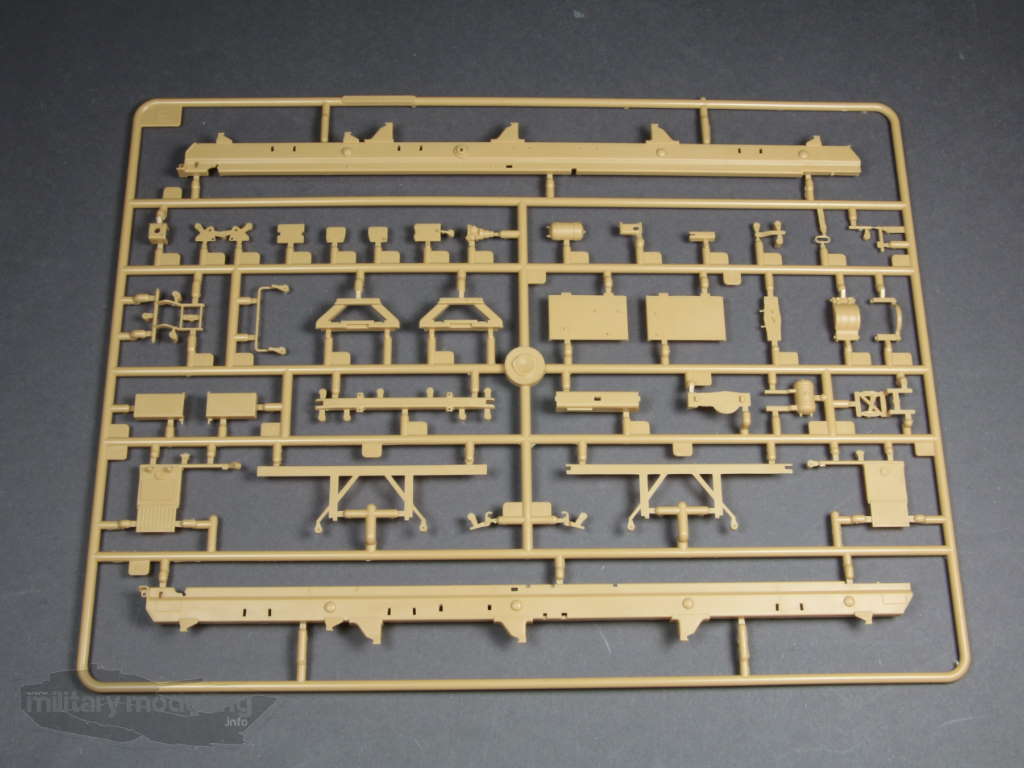

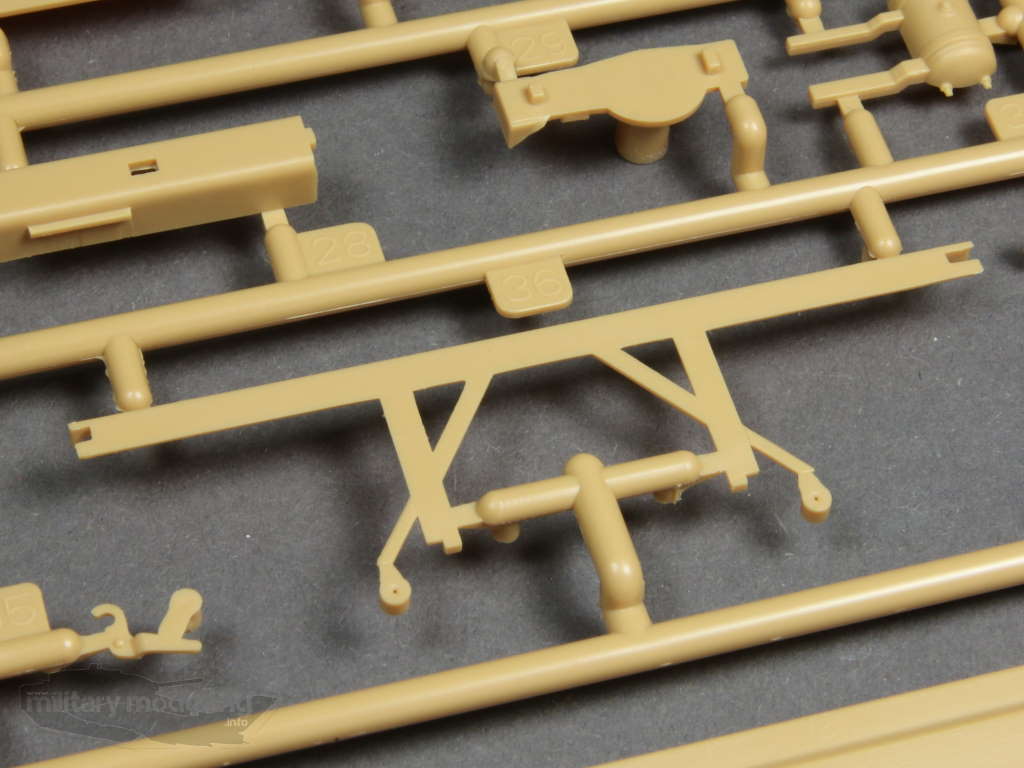

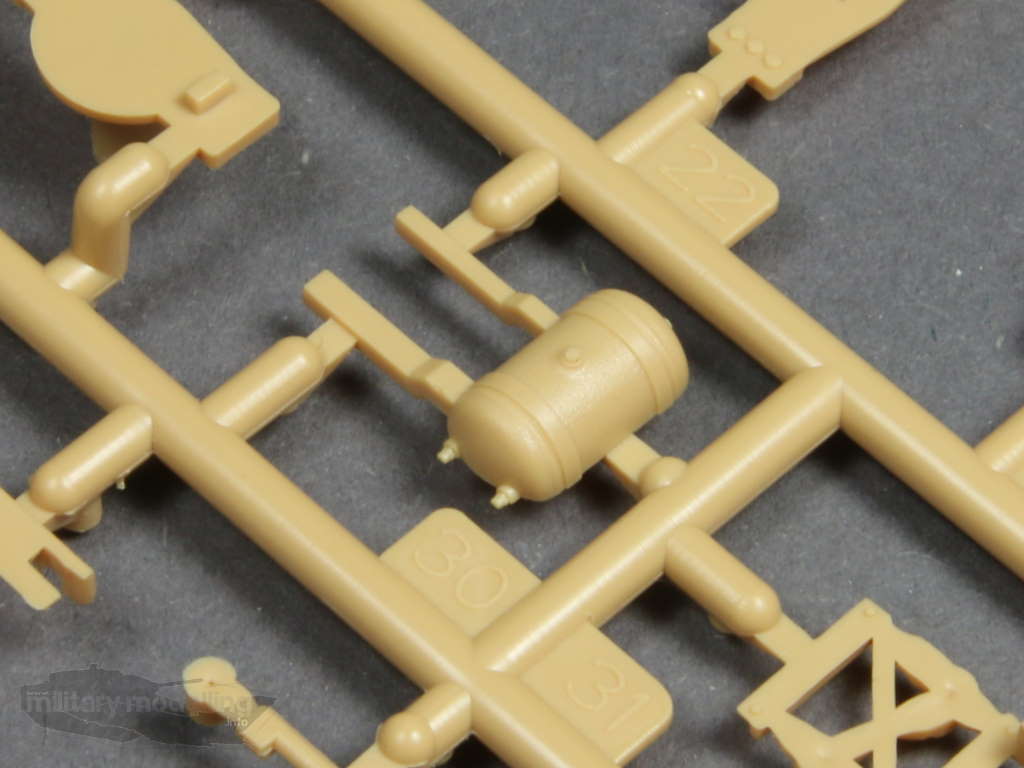

Überwiegend Rahmenteile sind auf dem ebenfalls neuen Spritzling E zu finden. Die Bauteile machen einen guten ersten Eindruck. Hier gibt es z.B. den Bremsluftbehälter, den man beim LARS 2 unterschlagen hat. Dennoch ist der Rahmen mit seinen Anbauteilen recht einfach gestaltet. Viele Bauteile des Originals fehlen leider.

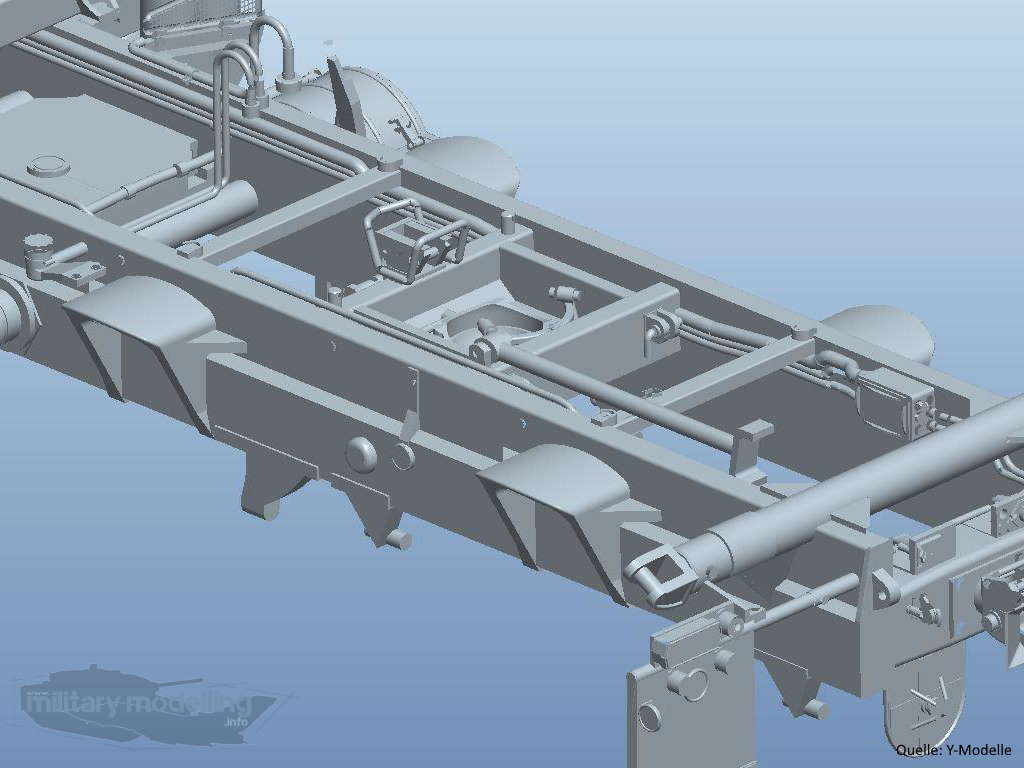

Um einen Eindruck zu bekommen wie es aussehen könnte hier ein Foto aus dem Umbausatz für den Revell 7t aus dem Hause Y-Modelle, welchen wir HIER vorgestellt hatten:

Spritzling F

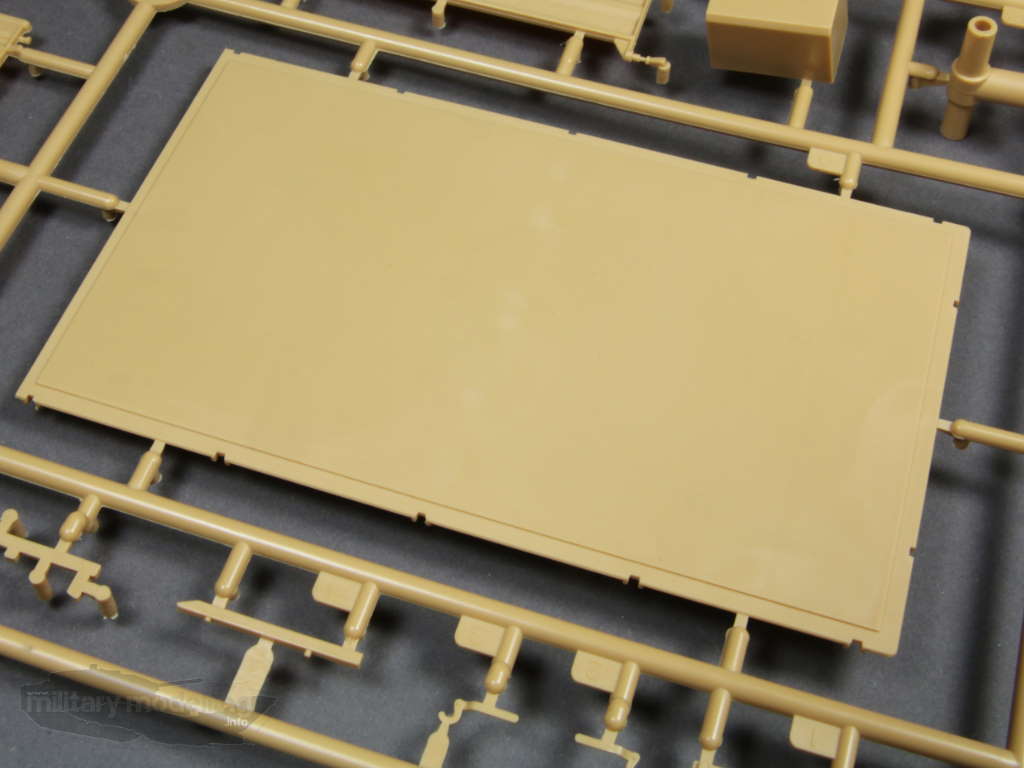

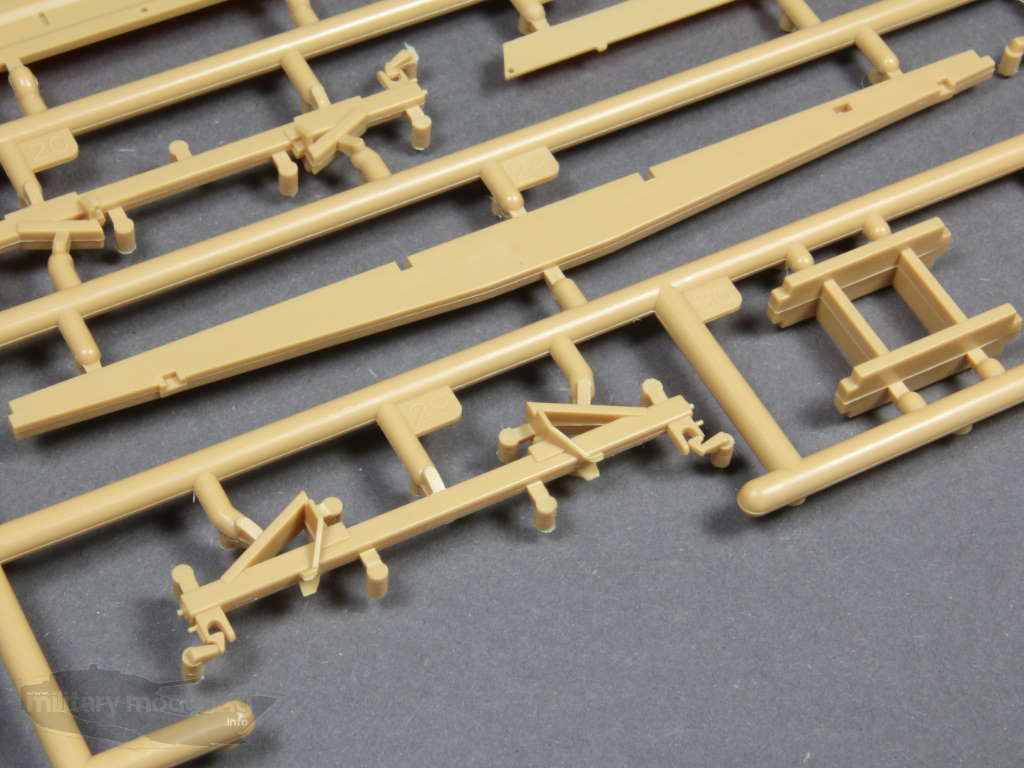

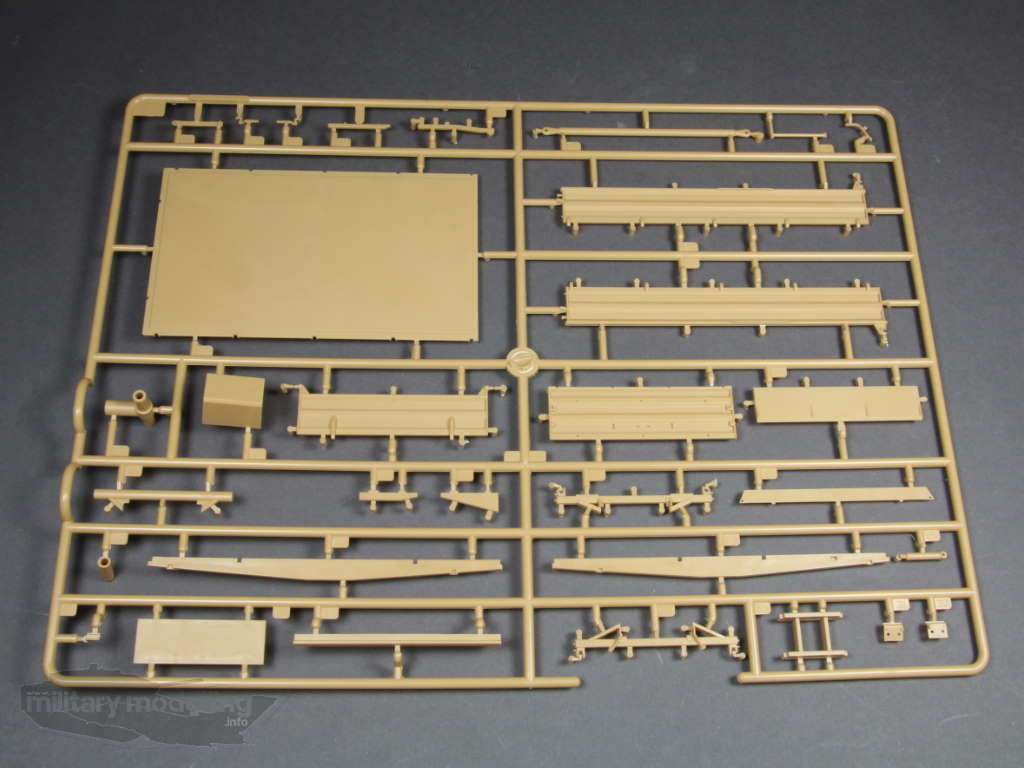

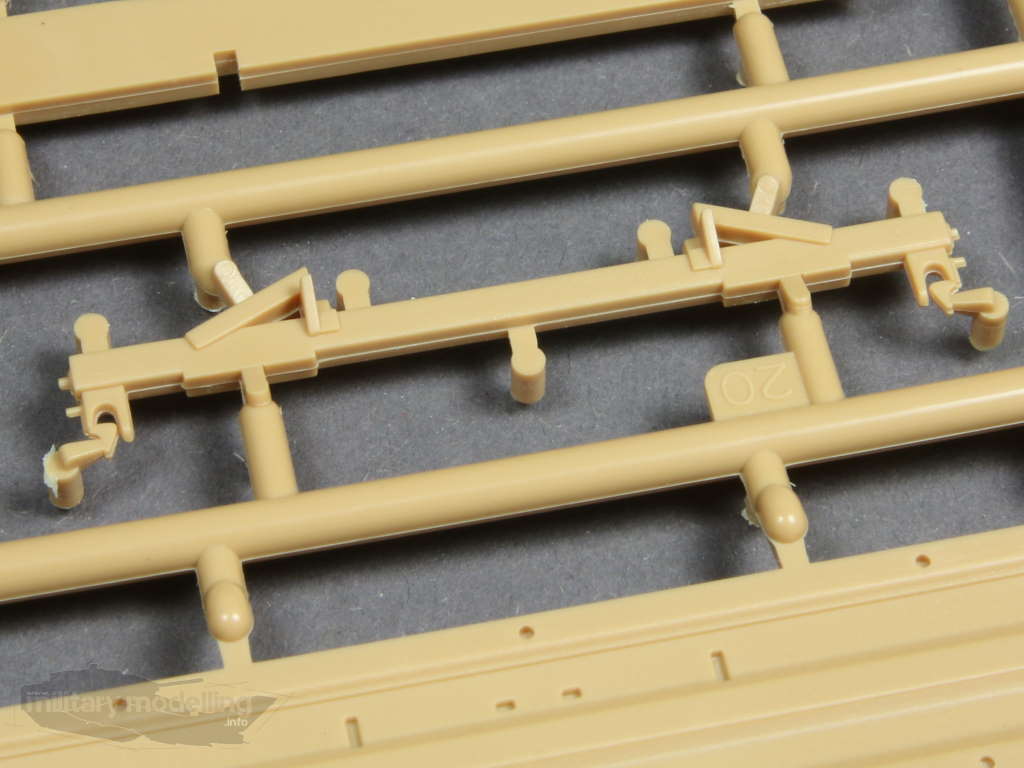

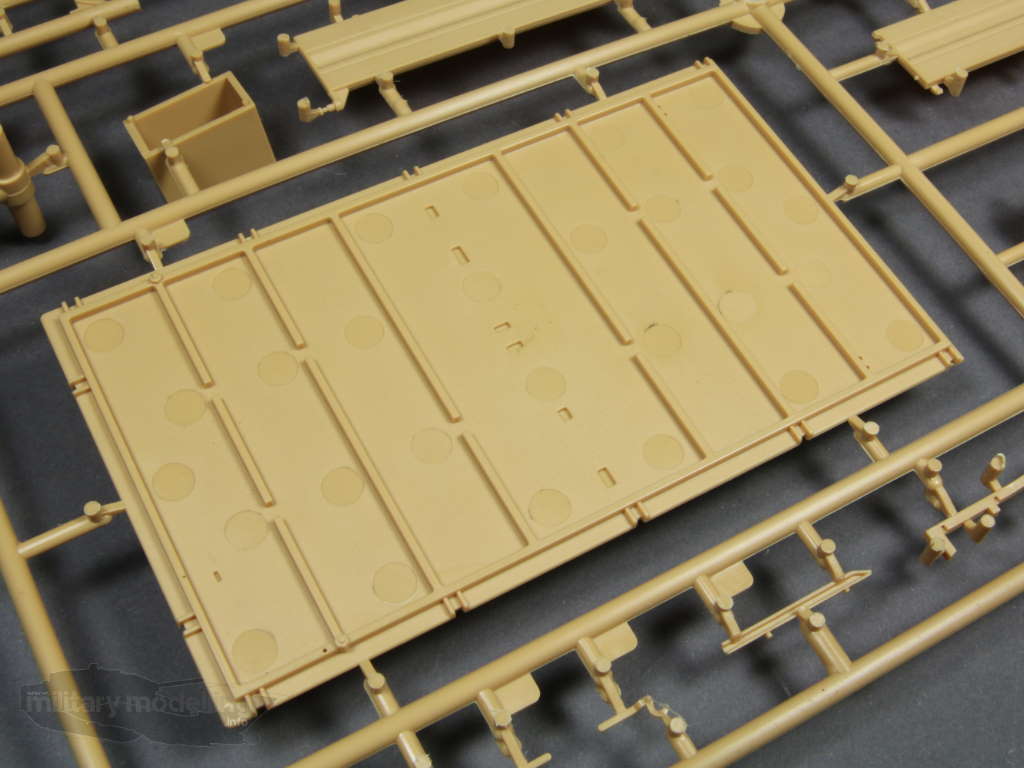

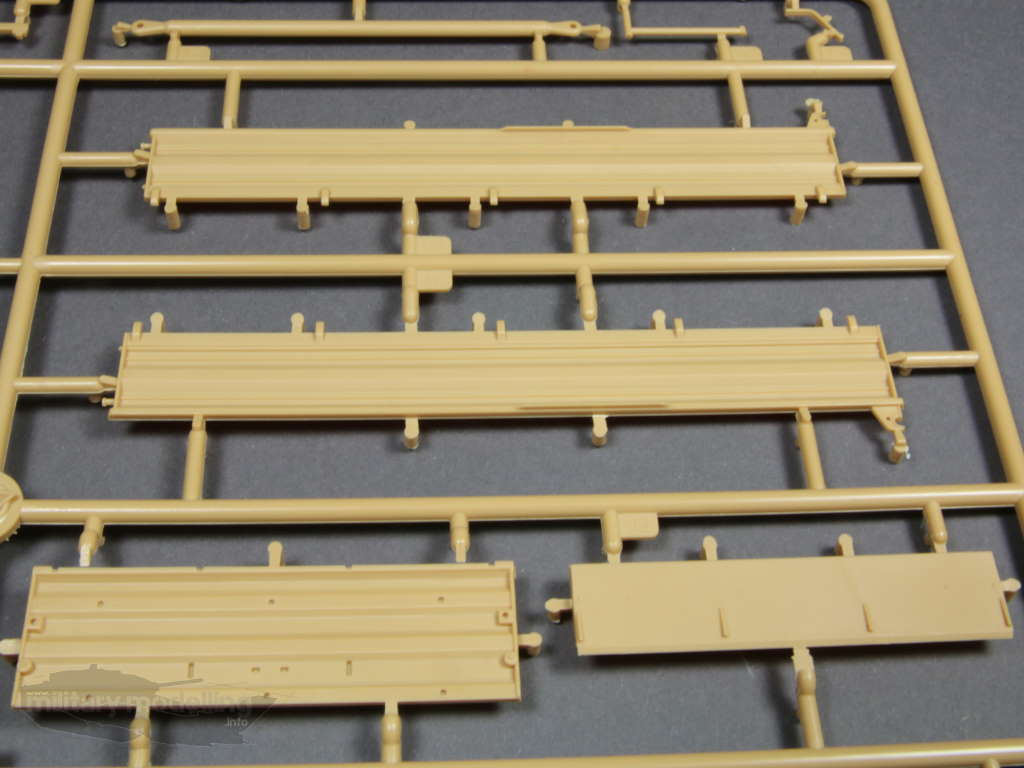

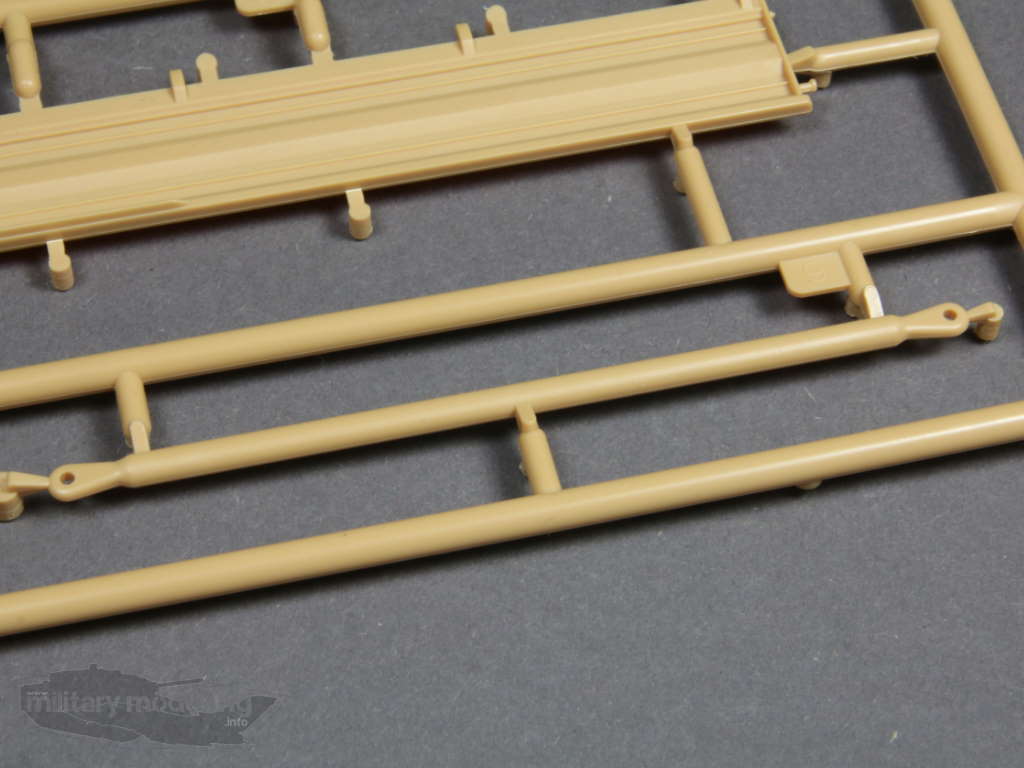

Hier, auf dem Spritzling F, sind die Bauteile des Kipperaufbaus enthalten. Die Pritschenwände wissen zu gefallen, wenn auch das ein oder andere Detail fehlt. Der Kipperrahmen ist ok, aber doch sehr vereinfacht. Gerade der Hubzylinder ist eigentlich eine Katastrophe, wenn man sich das Original betrachtet (siehe Bild von Y-Modelle).

Spritzling G

Ebenfalls aus den 5-Tonner-Bausätzen bekannt kommt der Spritzling G daher. Hier gibt es hauptsächlich Bauteile für die Kabine. Die teils filigranen Bauteile sind fein gemacht, wobei hier wie bereits erwähnt vermehrt Flash zu sehen ist. Dennoch können z.B. Scheibenwischer, Scheinwerfer-Schutz-Gitter oder auch Hebel und das Armaturenbrett überzeugen.

Spritzling H

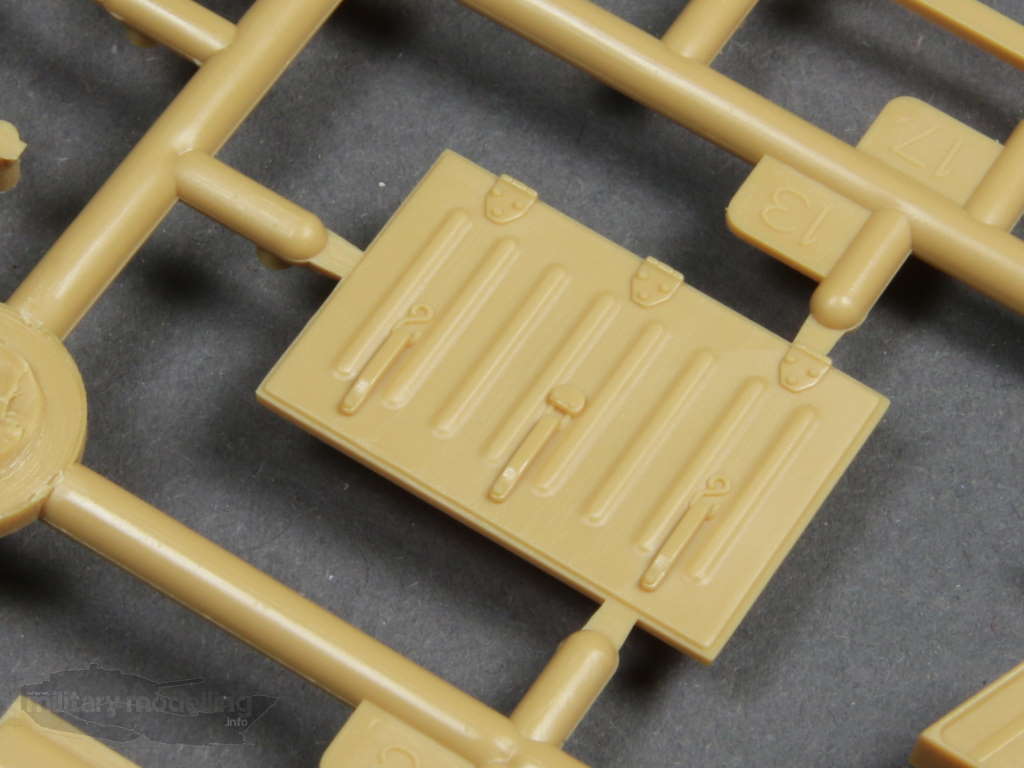

H ist der letzte Spritzling aus hellbeigem Kunststoff. Enthalten sind hier die Bauteile für die Karosserie der Kabine. Dies betrifft z.B. den Unterboden, auf dem innen prima die typische Gummimatten-Schicht dargestellt ist. Auch die Türen, welche einzeln dabei sind und somit auch geöffnet dargestellt werden können, wissen zu gefallen. Sie sind auch innen fein detailliert und werden mit Fotoätzteilen weiter aufgehübscht. Weiter Bauteile sind Fahrersitz und Beifahrersitzbank sowie die Rückwand der Kabine mit fein dargestellten Kopfpolstern. Auch das Armaturenbrett mit seinen Instrumenten finde ich sehr fein gemacht.

Spritzling GP

Die klaren Bauteile befinden sich auf dem Spritzling GP. Dabei handelt es sich um die beiden Front- und Seitenscheiben sowie die Teile der Beleuchtungsanlage. Der Kunststoff ist schön klar und zeigt auch keine Schlieren.

Referenzen

Als Referenz kann ich auf die einschlägigen Seiten im Internet verweisen. Informative Literatur liefert uns der Verlag Tankograd Publishing mit der Ausgabe 5081 „Cold War Warrior – MAN Kat 1 LKW“ aus der Serie Militärfahrzeug Spezial.

Zusammenfassung

Der LKW 7t dump truck von Hobbyboss ist ein mächtiger und sehr interessanter Bausatz welcher gut gemacht ist. Die Bauteile der 11 Spritzlinge sowie die sinnvollen Fotoätzteile sind gut und teilweise detailliert gemacht. Insgesamt ist das Modell gerade im Kipper und Rahmenbereich stark vereinfacht. HIer ist also für den detailverliebten Modellbauer noch ordentlich Luft. Die Anleitung ist klar und verständlich. Auch hier setzt der Bau des Modells nach meiner Ansicht schon eine gewisse Modellbau-Erfahrung voraus. Der Zubehörmarkt hält hier bereits passende Alternativen für z.B. Reifen oder auch MG-Lafette bereit.

Fazit

Für einen Fan von Bundeswehr-Fahrzeugen und Modellbauer wie ich es bin, ist der Bausatz des LKW 7t dump truck von Hobbyboss ebenfalls ein absolutes Muss. Die Details des Fahrzeuges bei Rahmen und Kipper haben mich allerdings enttäuscht. Die Mischung zwischen Ätzteilen und Plastik ist gelungen. Ein dennoch guter Bausatz des MAN 7t Kipper und damit empfehlenswert!

HandsUp-4


Produktinformation

Artikelbezeichnung : LKW 7t dump truck

Art. Nr. : 85520
Maßstab: 1:35
Bausatztyp: Kompletter Bausatz
Material: Spritzguss, Fotoätzteile
Hersteller: Hobbyboss – http://www.Hobbyboss.com/
Preis : ca. 60,- EUR
