Der 3D-Druck nimmt im Modellbau immer mehr Raum ein. T-Rex, ein kleines Unternehmen aus China welches auf Produktdesign und -entwicklung sowie Modellbauteile spezialisiert ist, bietet aktuell Einzelgliederketten im 3D-Druck. So auch welche für Leopard 2 Modelle im Maßstab 1:35. Und die schauen wir uns mal näher an.

Der Bausatz in der Übersicht

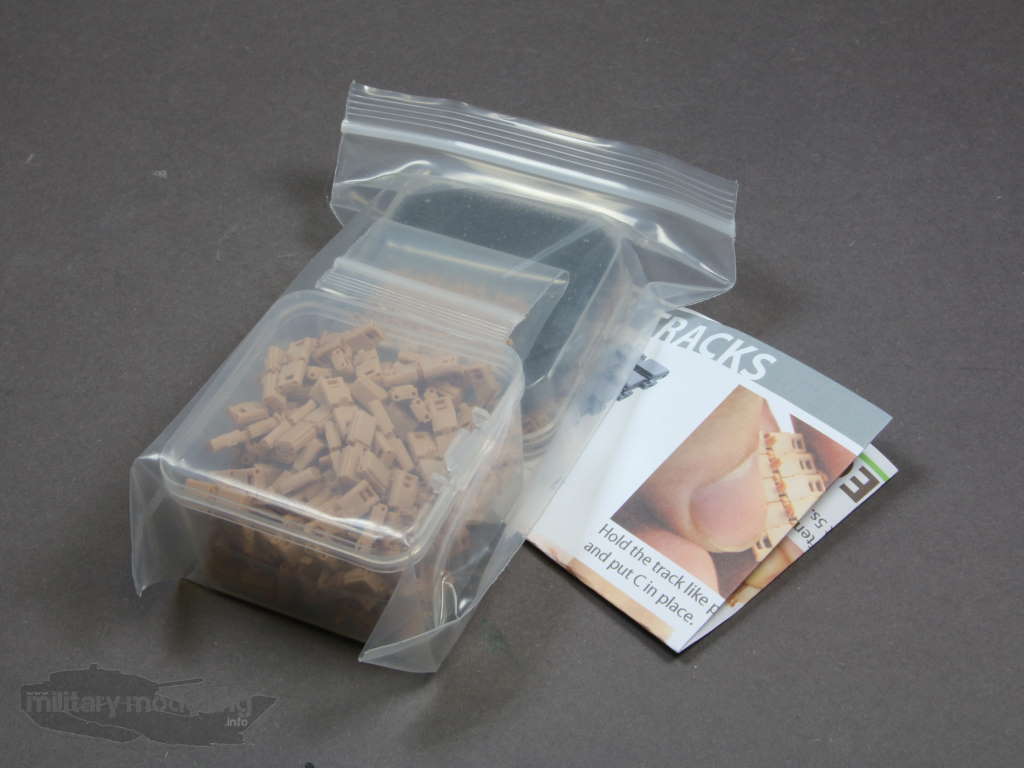

In einem fein designten Karton kommt der Bausatz „Leopard 2 Tracks“ von T-Rex mit der Artikelnummer TR85033 daher. Darin enthalten ein Druckverschlussbeutel, in dem sich nochmals Plastikbehälter mit den gedruckten Bauteilen befinden. Weiterhin ist eine kleine, farbige Bauanleitung enthalten. Die Verpackung ist sehr edel!

Die Bauanleitung

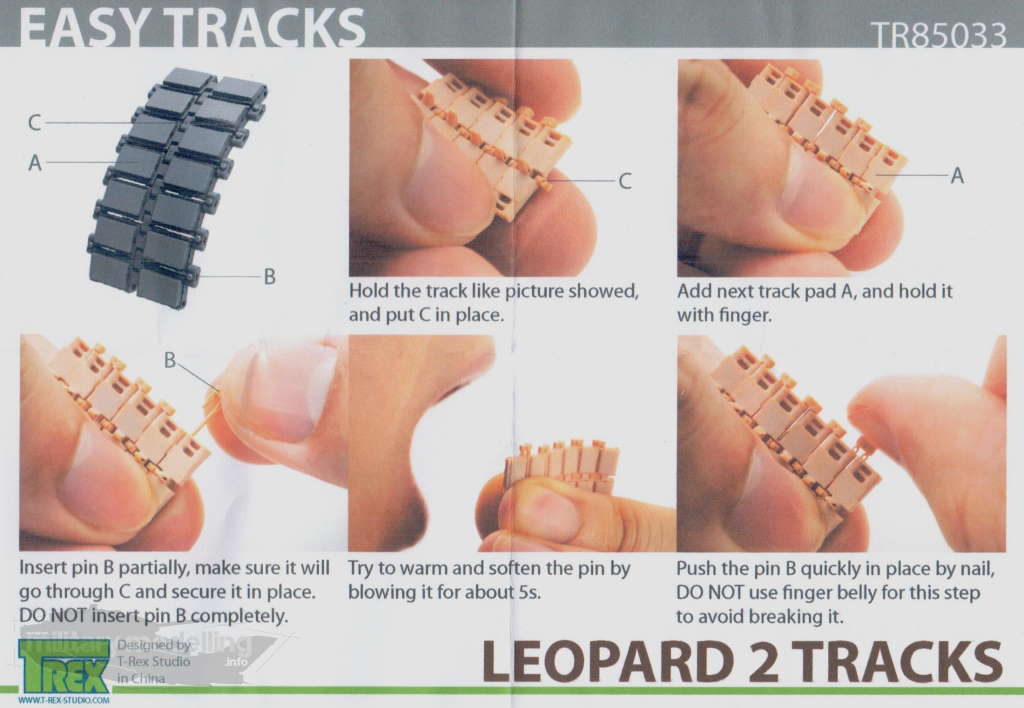

Die gefaltete Bauanleitung im DIN-A5-Format ist in Englisch gehalten und führt in 6 Schritten durch den Zusammenbau der Ketten. Die Anleitung ist klar und verständlich. Und man sollte sie beachten – doch dazu später mehr.

Die Bauteile

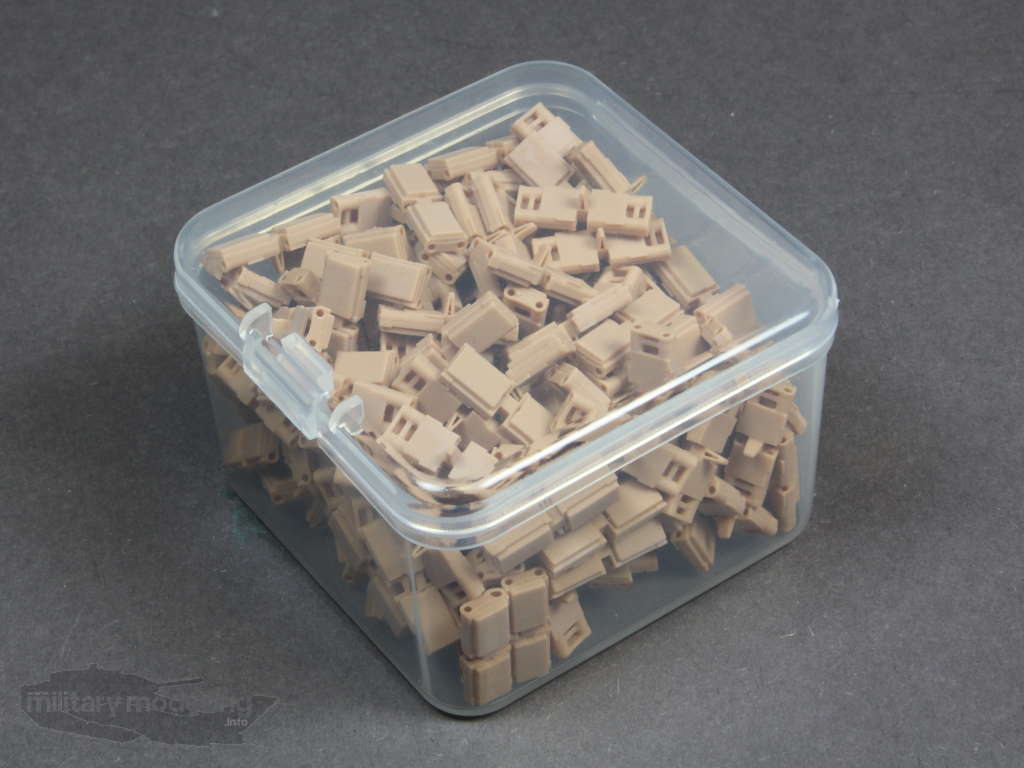

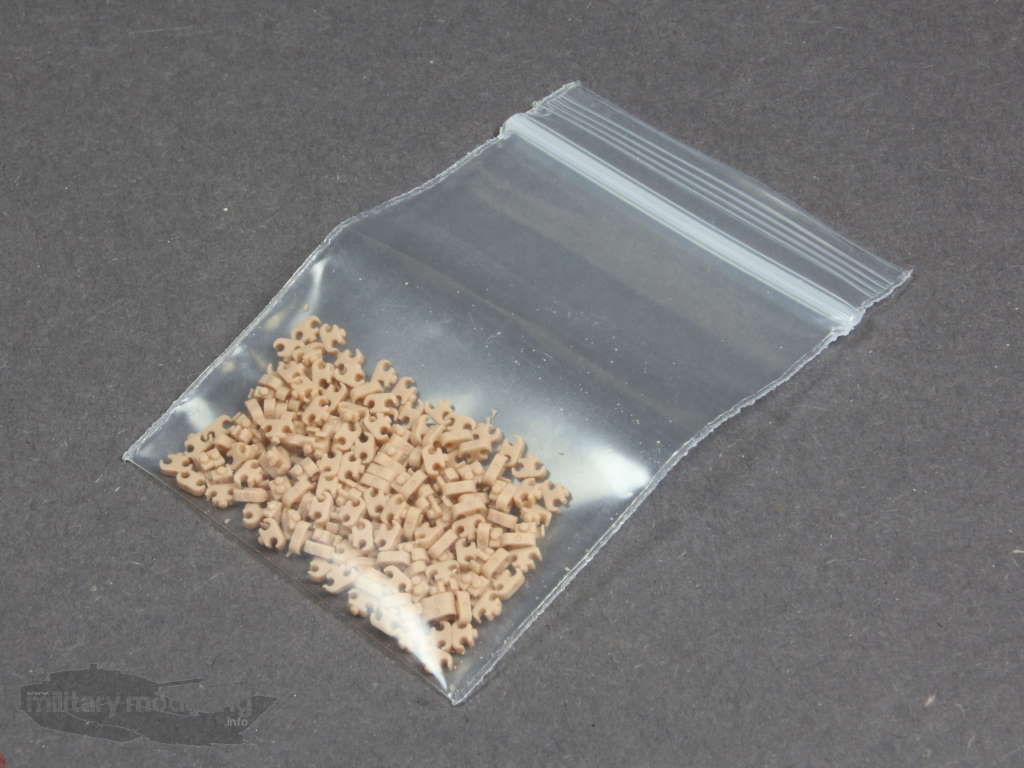

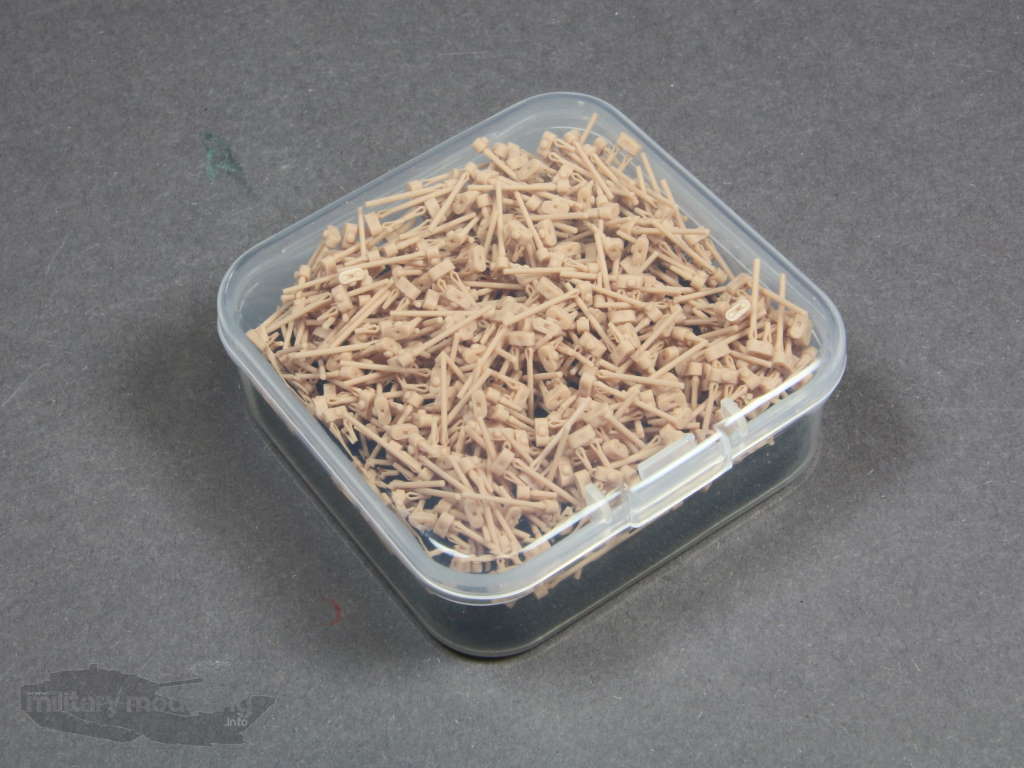

Kommen wir zu den Bauteilen. Die im 3D-Druck entstandenen hellbeigen Ketten-Bauteile für die gängigen Leopard 2 Bausätze im Maßstab 1:35 setzen sich aus dem Kettengrundkörper mit Kettenploster, den Mittenverbinder sowie den Endverbindern zusammen. Enthalten sind laut Hersteller 195 Glieder. Kettengrundkörper als auch Endverbinder sind in Plastikboxen verpackt, während die Mittenverbinder in einem Druckverschlussbeutel enthalten sind. Eins vorweg: Der Druck der Bauteile ist einfach nur fantastisch!

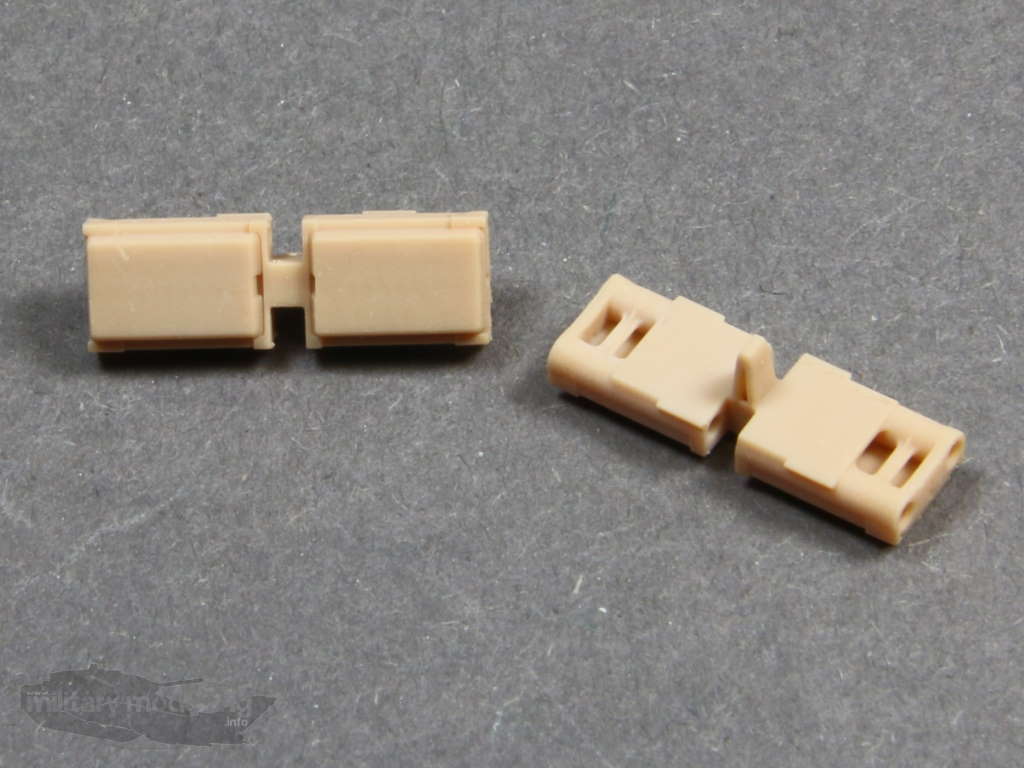

Schauen wir uns die Bauteile mal näher an und beginnen beim Kettengrundkörper. Dieser ist absolut stimmig und detailliert. Das enthaltene Kettenpolster passt. Etwas abgenutzt wäre auch nicht schlecht gewesen. Der Druck begeistert und überzeugt vollkommen.

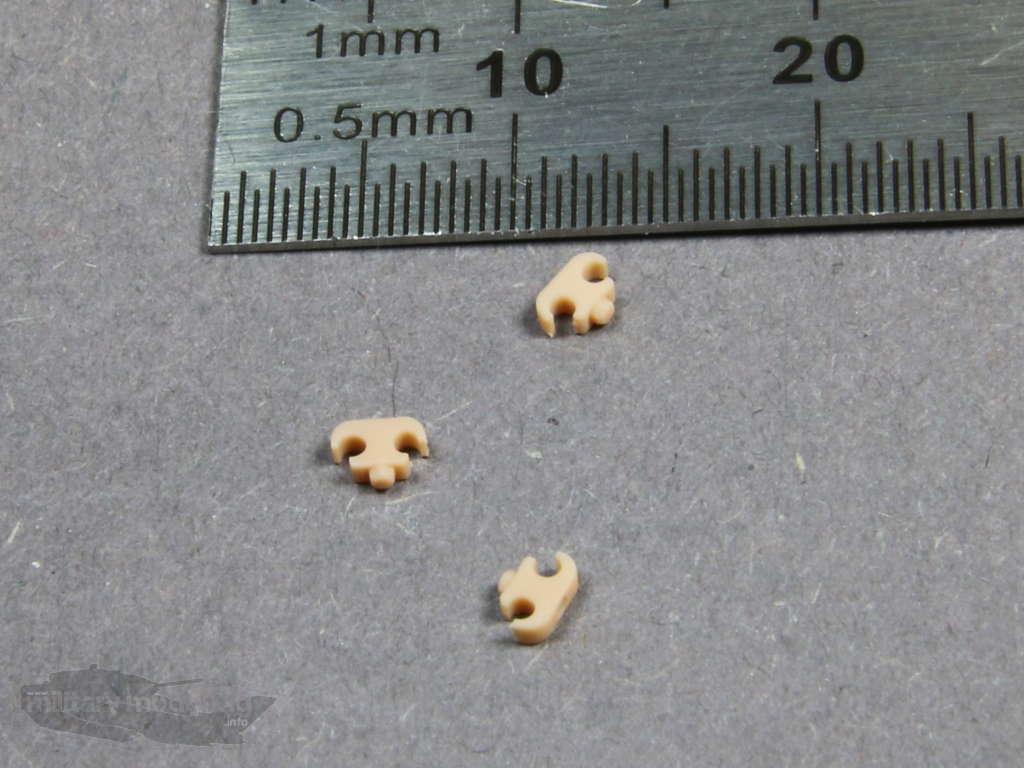

Die Mittenverbinder können ebenso überzeugen. Sehr filigran aber absolut stimmig in den Details wie z.B. der Schraube.

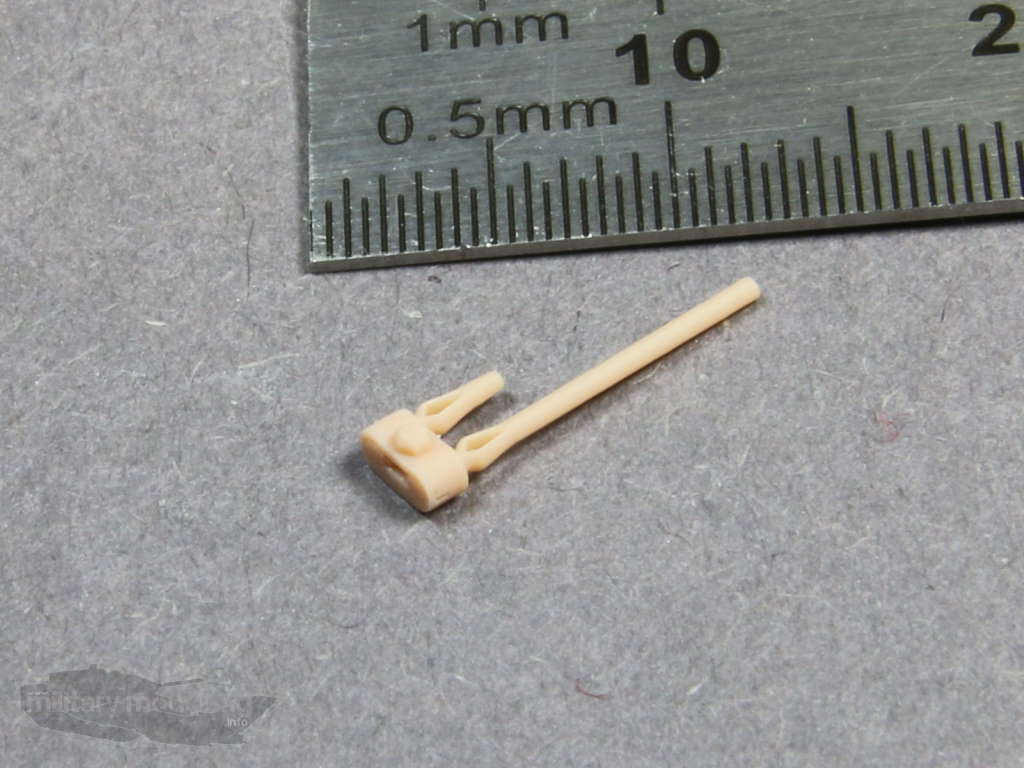

Die Endverbinder kommen mit zwei unterschiedlich langen Stegen daher. Direkt am Endverbinder trennt sich der Steg zu einem Federelement auf, was für den Zusammenbau wichtig ist. Auch hier gibt es weder vom Druck noch von den Details etwas auszusetzen. Sehr gut gemacht!

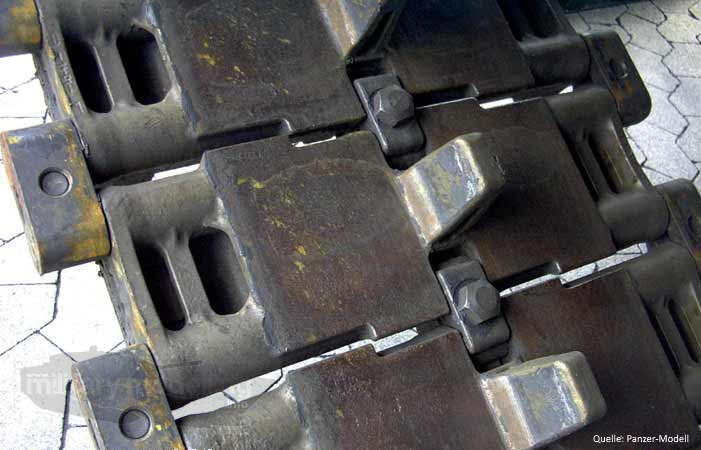

Die Bauteile sind wie bereits erwähnt von hervorragendem Druck und sehr schön detailliert. Hier zum Vergleich ein Bild der Originalkette:

Im Test

Schauen wir uns den Zusammenbau mal in der Praxis an. Der Hersteller verspricht hier einen einfachen Zusammenbau ohne Kleber und vorheriger Versäuberung der Bauteile.

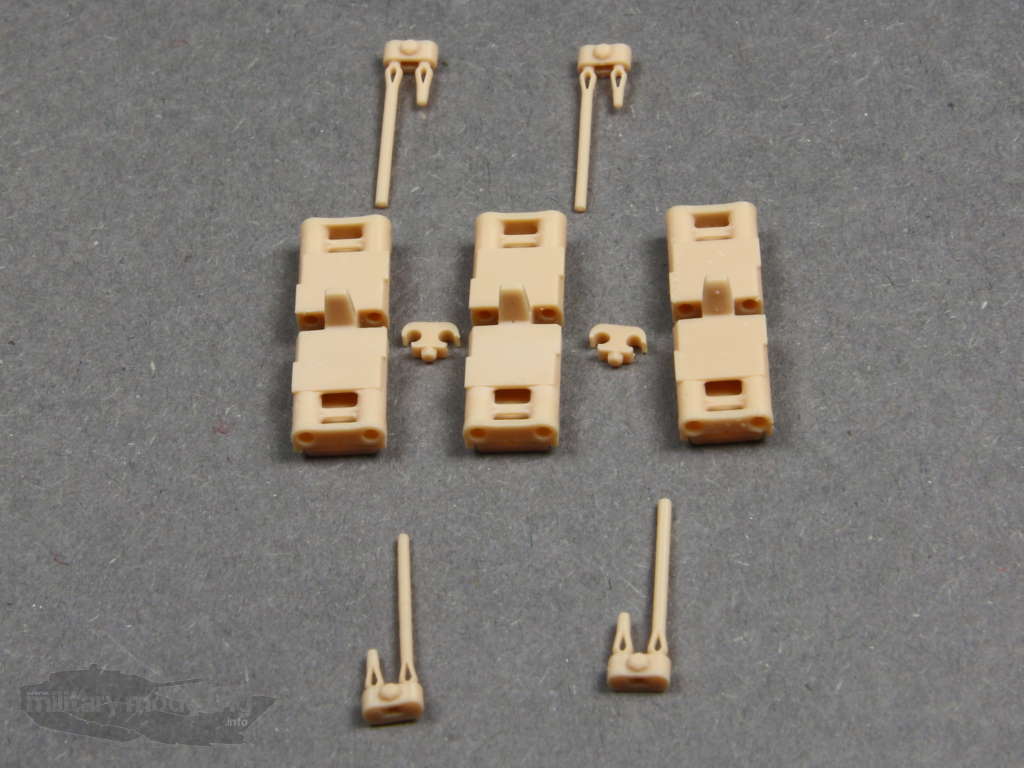

Für den Zusammenbau müssen die Kettengrundkörper sowohl mit dem Mittenverbinder als auch den Endverbindern zusammengefügt werden. Anschließend bleibt die Kette beweglich. Also die passenden Teile mal zurechtgelegt:

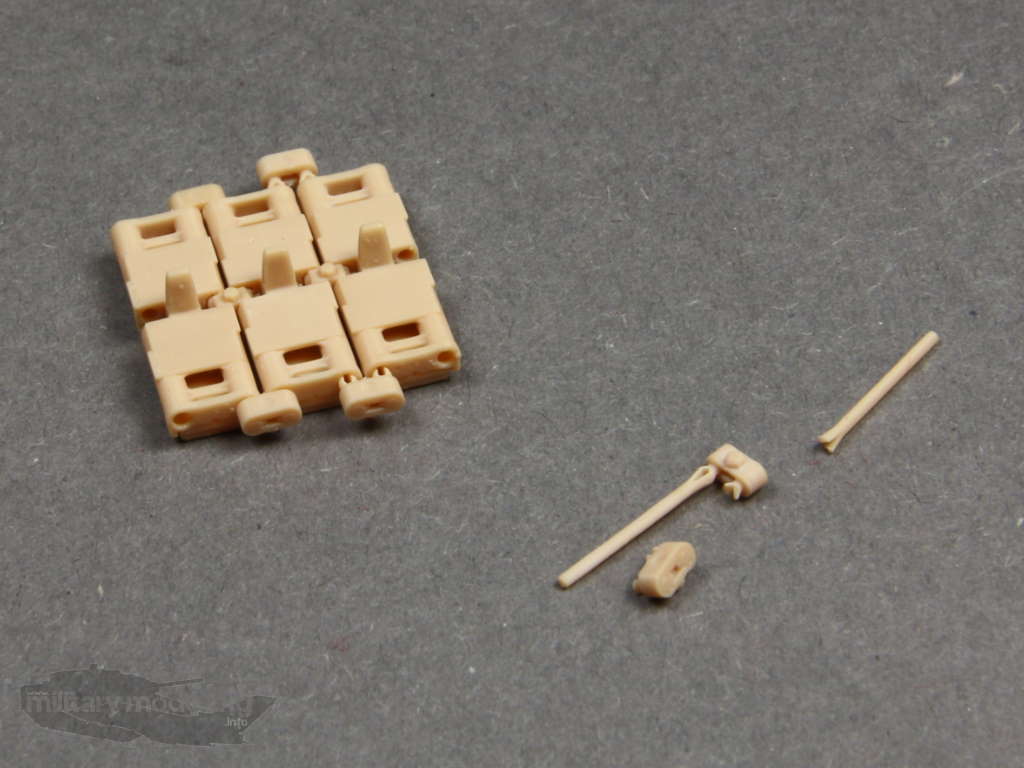

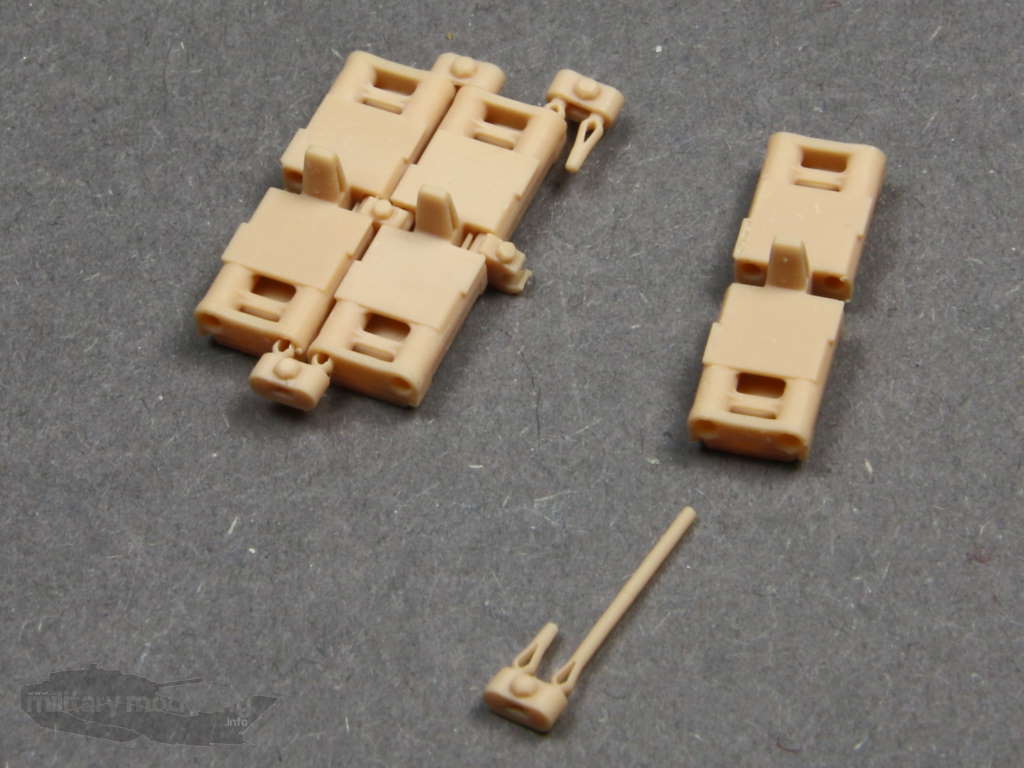

Zuerst wird wie in der Bauanleitung beschrieben der Mittenverbinder an den Kettengrundkörper angehalten. Mit Hilfe des langen Steges am Endverbinder muss dieser korrekt fixiert werden. Anschließend kann der nächste Kettengrundkörper angefügt werden.

ACHTUNG: Wie dem Originalbild oben zu entnehmen sind die Schrauben der Mittenverbinder auf der Ketten-Innenseite, während die Schrauben der Endverbinder auf die Ketten-Aussenseite gehören. Ratet mal warum ich darauf hinweise…

Anschließend sind die Endverbinder in den Kettengrundkörper zu drücken, wodurch sie dann durch den Federmechanismus gehalten werden. Und hier kommt die Bauanleitung ins Spiel! Vor dem Zusammendrücken soll man mittels anhauchen den Endverbinder leicht erwärmen und vollflächig eindrücken. Das habe ich natürlich mal wieder nicht gelesen und die Endverbinder mittels Pinzette breitflächig im nicht angewärmten Zustand eingedrückt. Das Ergebnis: Gebrochene Endverbinder! Hier muss man äußerste Vorsicht walten lassen.

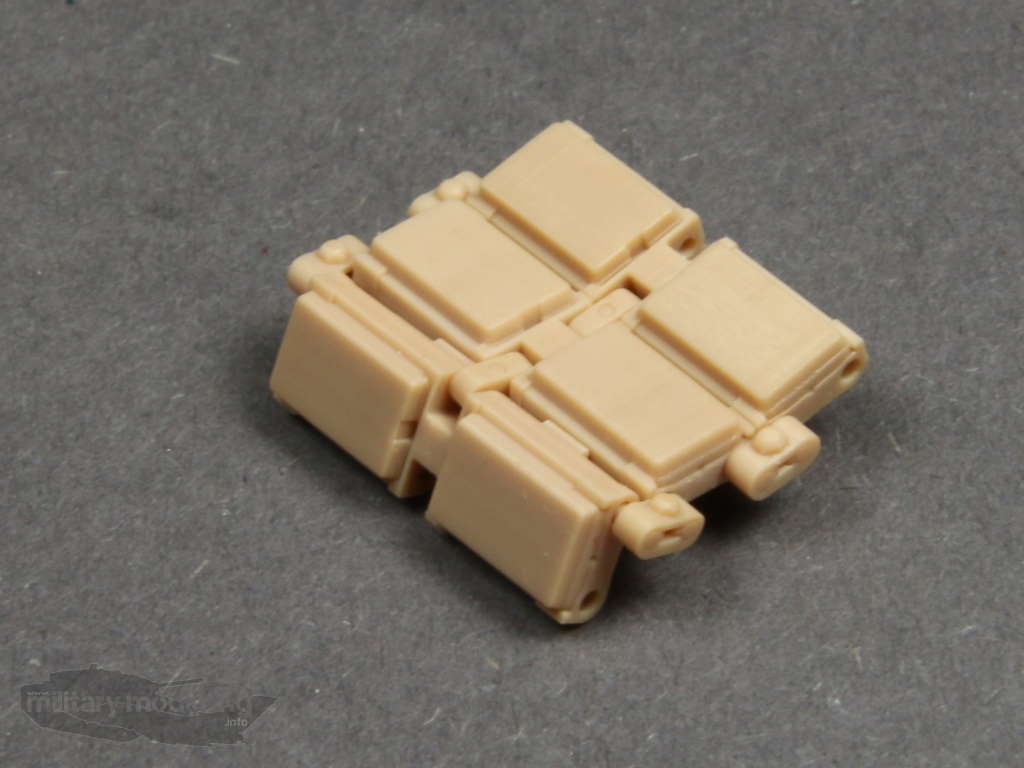

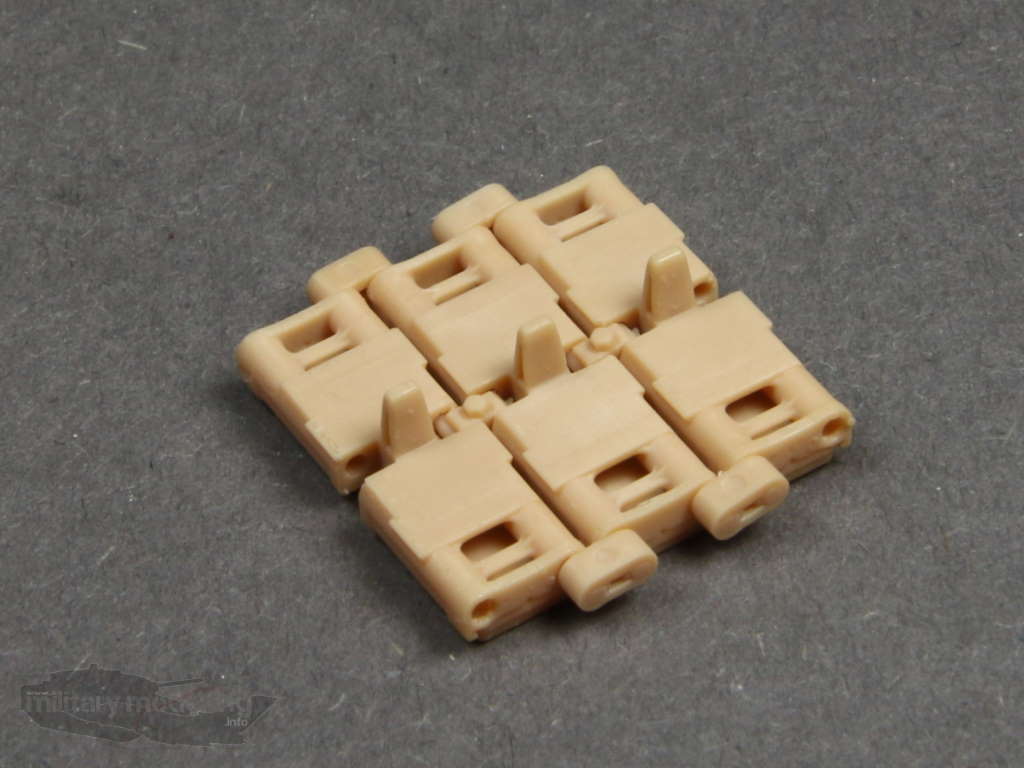

Macht man es richtig, entsteht eine vollbewegliche und äußerst detaillierte Kette. Wie versprochen muss man weder versäubern noch verkleben. Durchdacht , nicht schlecht aber aufwendig!

Aber ich will auch nicht verhehlen, dass der Zusammenbau schon eine ordentliche Portion Geduld bedarf. Dies ist den filigranen Bauteilen und der Konstruktion geschuldet. Man überlege sich dies sehr wohl bevor man sich für diese Kette entscheidet.

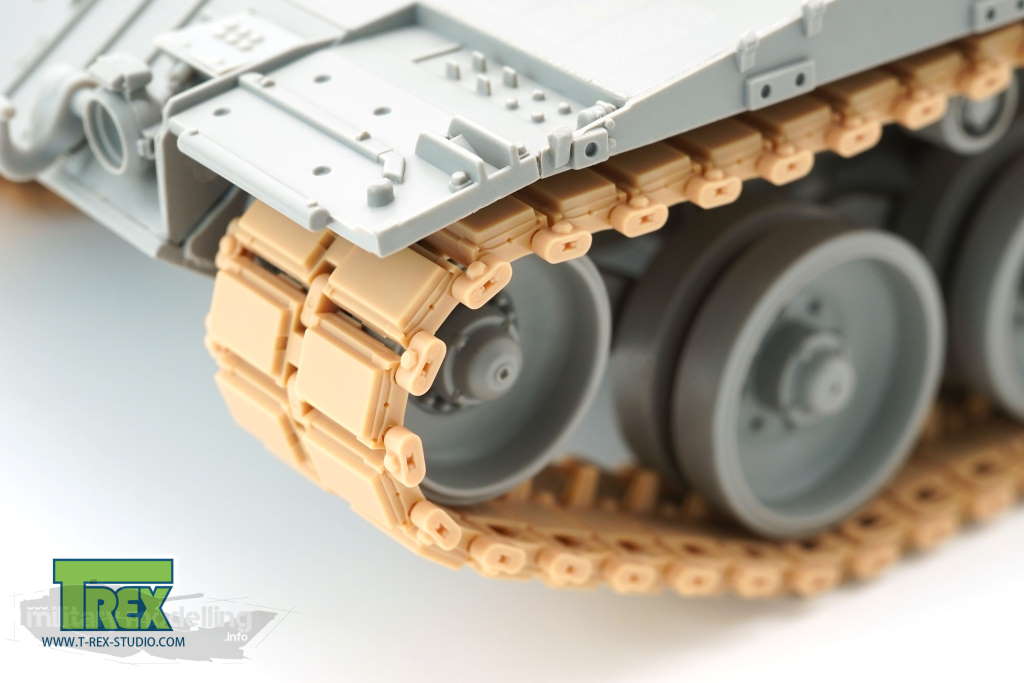

Hier die Kette auf einem Modell aufgezogen:

Zusammenfassung

In der ansprechenden Verpackung und sehr gut verpackt sind die 3D-Druck-Bauteile für 195 Glieder enthalten. Ein Kettenglied besteht immer aus den Bauteilen Kettengrundkörper mit Kettenpolster, Mittenverbinder sowie 2 Endverbinder. Der Druck ist fantastisch und ein versäubern entfällt vollständig. Der Bau erfordert allerdings eine gehörige Portion Geduld.

Fazit

Die Leopard 2 Tracks von T-Rex aus dem 3D-Drucker überzeugen sowohl im Druck als auch in den Details. Die Konstruktion ist durchdacht, erfordert aber Geduld beim Zusammenbau. Insgesamt eine hervorragend gemachte Einzelgliederkette im 3D-Druck, die jeden Leopard 2 Bausatz mit Sicherheit aufwertet. Empfehlenswert!

HandsUp-4


Produktinformation

Artikelbezeichnung : Leopard 2 Tracks

Art. Nr. : TR85033
Maßstab: 1:35
Bausatztyp: Zubehör
Material: 3D-Druck-Resin
Hersteller: T-Rex – https://www.t-rex-studio.com
Preis : ca. 38,00 EUR

An dieser Stelle meinen herzlichen Dank an T-Rex für die freundliche Bereitstellung des Besprechungsmusters.
