Der MTW M113 ist im Panzerbau wohl einmalig erfolgreich. In unzähligen Varianten gebaut ist eine davon der Radarpanzer Green Archer, welcher in der Bundeswehr eingesetzt wurde. Perfect Scale Modellbau bietet uns nun einen Komplettbausatz für dieses interessante Fahrzeug. Schauen wir also mal rein…

Das Original

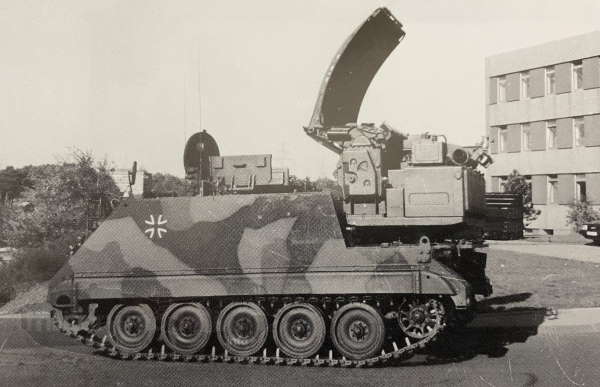

Der Artillerie-Radarträger Green Archer war eine der ersten Varianten des MTW M 113 in der deutschen Bundeswehr. 1968 beschafft, wurde es in der Artillerietruppe in den Beobachtungsbataillonen der Divisionen genutzt und in den 90er Jahren ausgemustert.

Das Heck des Fahrzeuges wurde stark modifiziert, um den Einbau des Artillerieortungsradars vom Typ F.A. No. 8 Mk 2 Green Archer der Fa. EMI Electronics Ltd. zu ermöglichen. Das Impulsradar hat eine techn. Reichweite von 30 km und ist um 360° drehbar. Die Aufklärungsreichweite ist abhängig von Waffenart, Kaliber und Geschosswinkel. Die Auswertebereitschaft konnte in ca. 20 – 30 Minuten hergestellt werden. Das Radar wurde zur Ortung von feindlicher Artillerie- und Mörserstellungen sowie zum Einschießen der eigenen Artillerie verwendet.

Das Fahrzeug, mit einem Gefechtsgewicht von 12,5 t, unterteilt sich in Triebwerkraum, Fahrerraum, Bedienerraum sowie Hilfsmotorraum. Die Besatzung besteht aus 4 Soldaten. Bewaffnet ist das Fahrzeug mit einem FlaMG 7,62 mm sowie einer Nebelmittel-Wurfanlage. Die Funkanlage bestand ursprünglich aus zwei Funkgeräten SEM 25/35, welche später durch SEM 80/90 ersetzt wurden.

Der Bausatz in der Übersicht

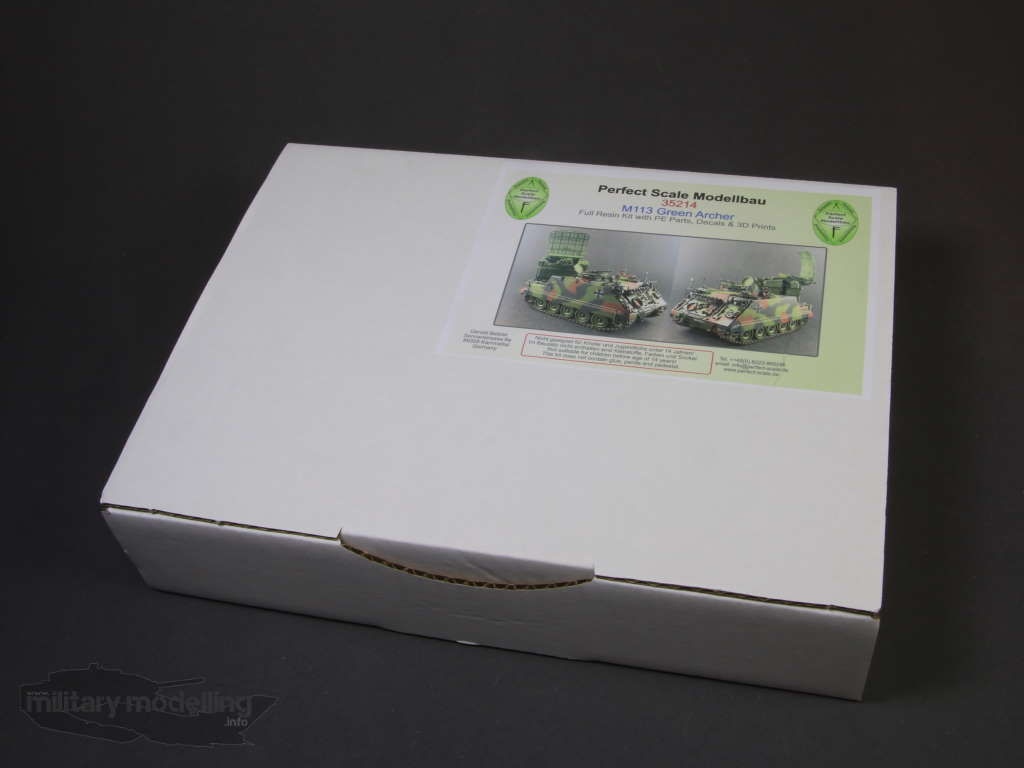

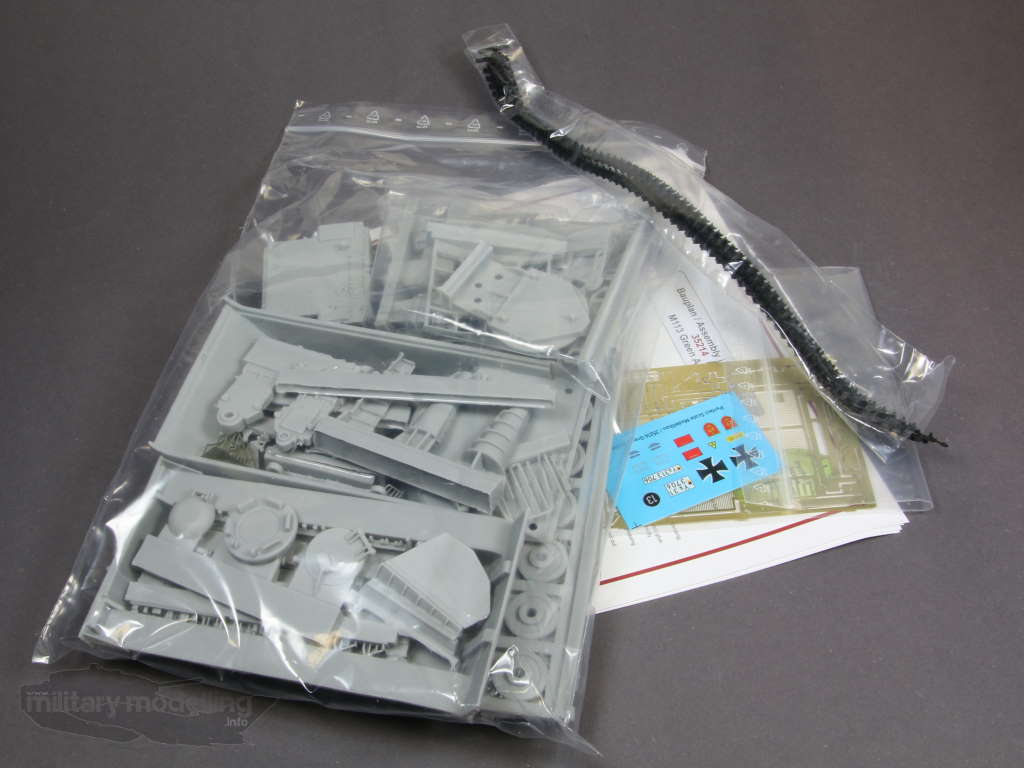

Der Bausatz des M113 Green Archer mit der Artikelnummer 35214 wird im stabilen weißen Karton mit farbigem Label geliefert. In diesem Multimedia-Bausatz befinden sich in Druckverschlussbeuteln verpackt die Bauteile aus hellgrauem Resin, PE Teile, Decals, 3D Druckteile sowie die Bauanleitung. Alle Bauteile sind innerhalb des Kartons nochmal durch Luftpolsterfolie vor Transportschäden vorbildlich geschützt.

Die Bauanleitung

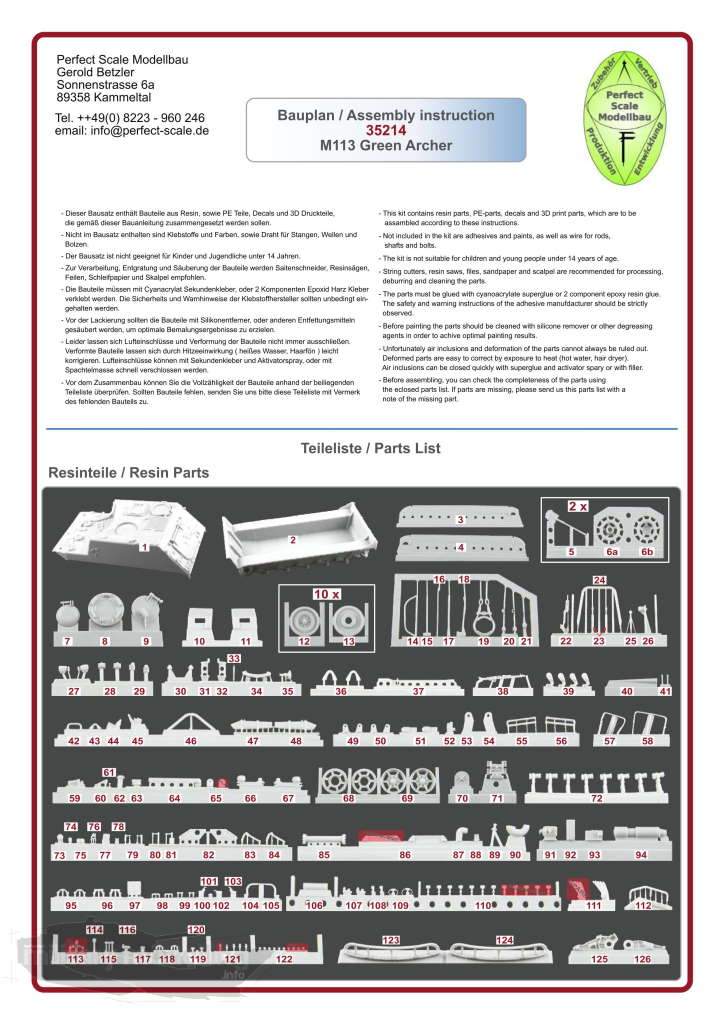

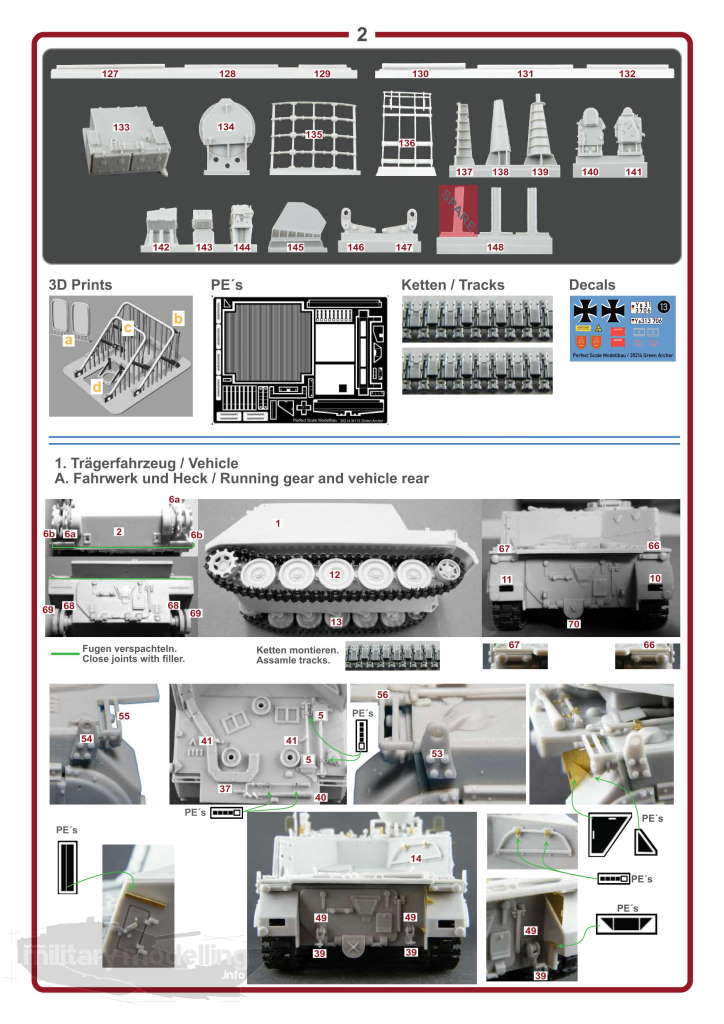

Die farbige Bauanleitung liegt als geheftete Brochüre im A4-Format bei. Das ist bei Perfect Scale Modellbau seit einiger Zeit der Fall und überzeugt! Die Farben sind kräftig, das Papier haptisch angenehm und Schrift und Bilder sehr klar. Klasse!

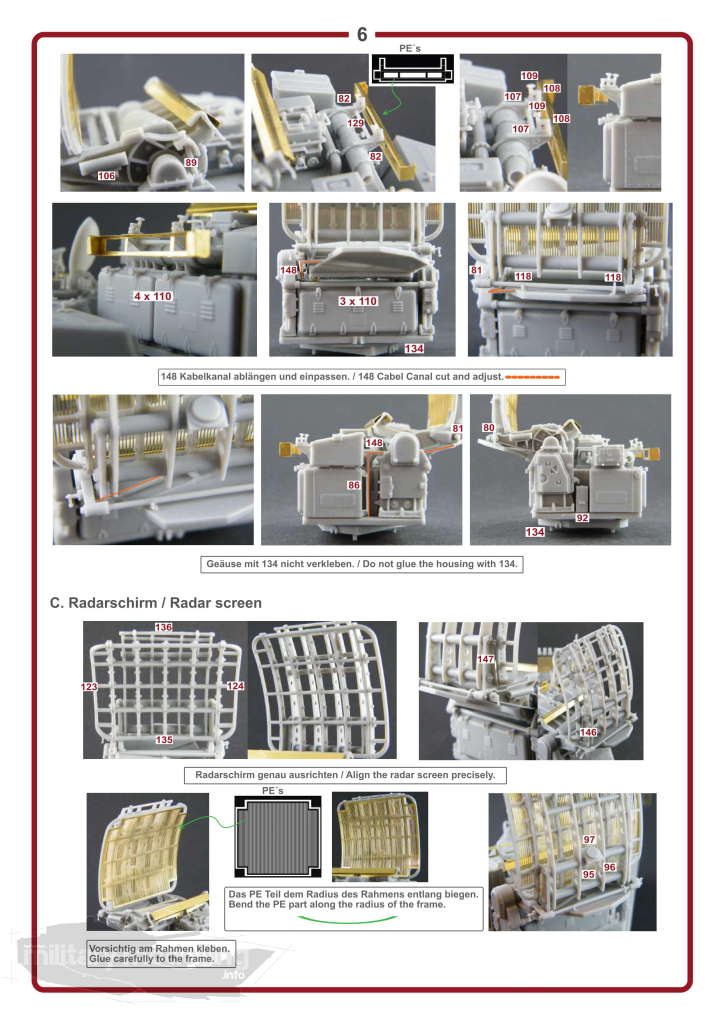

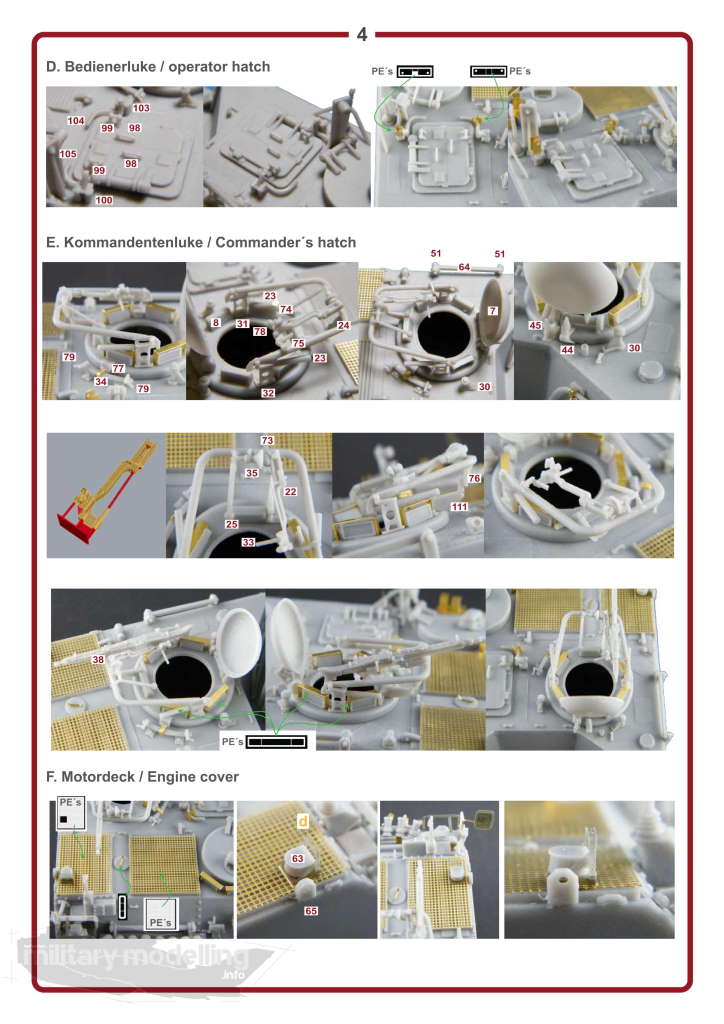

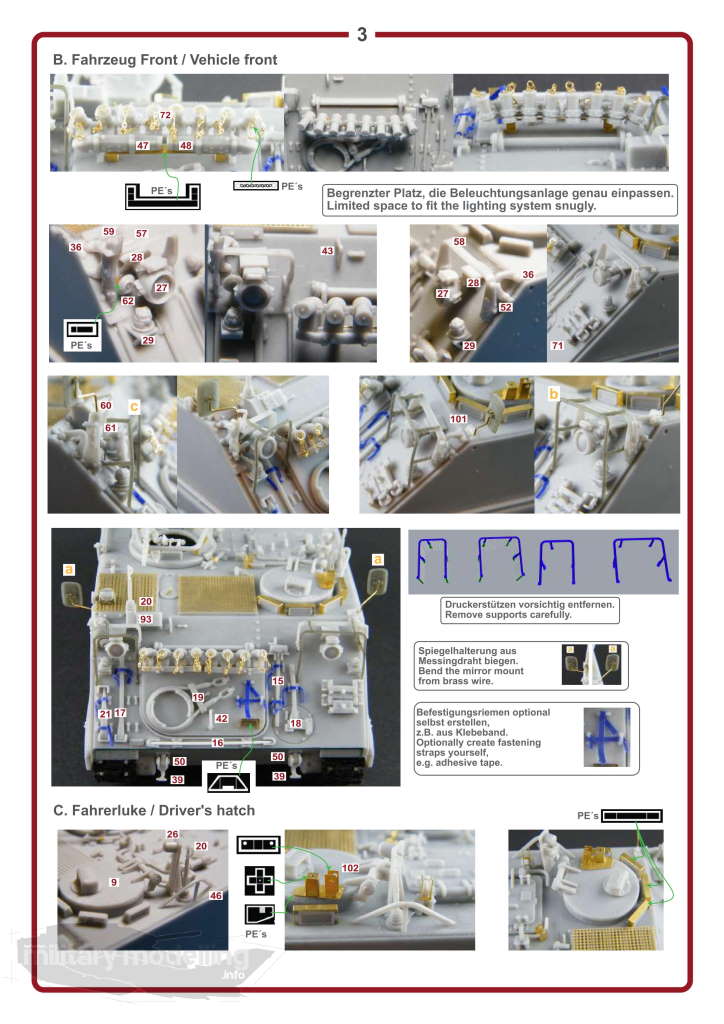

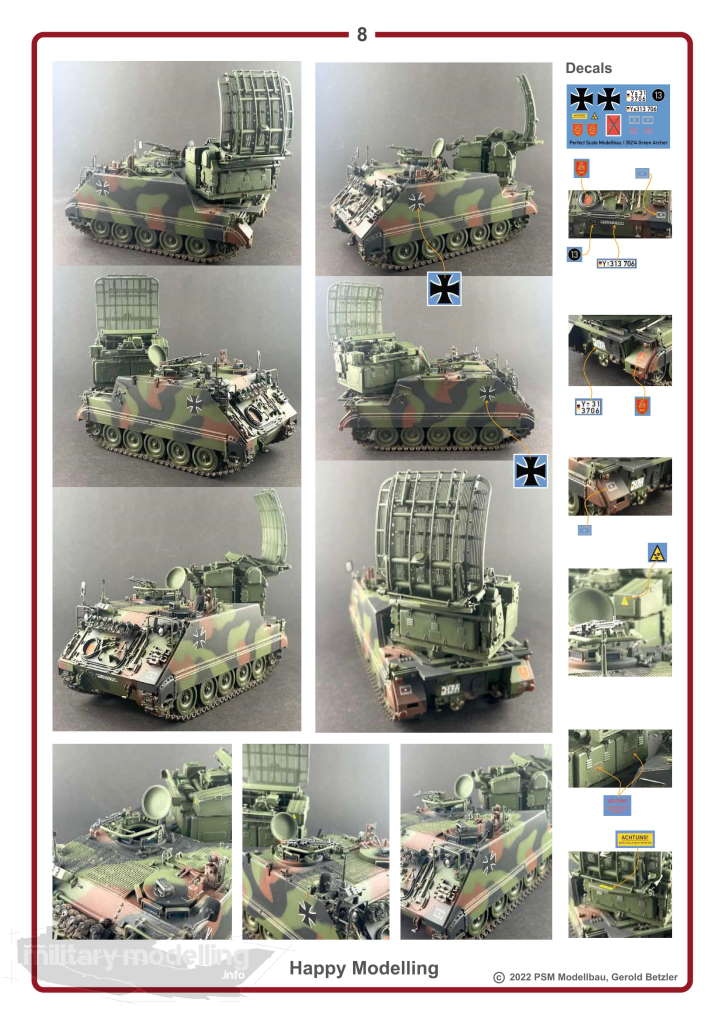

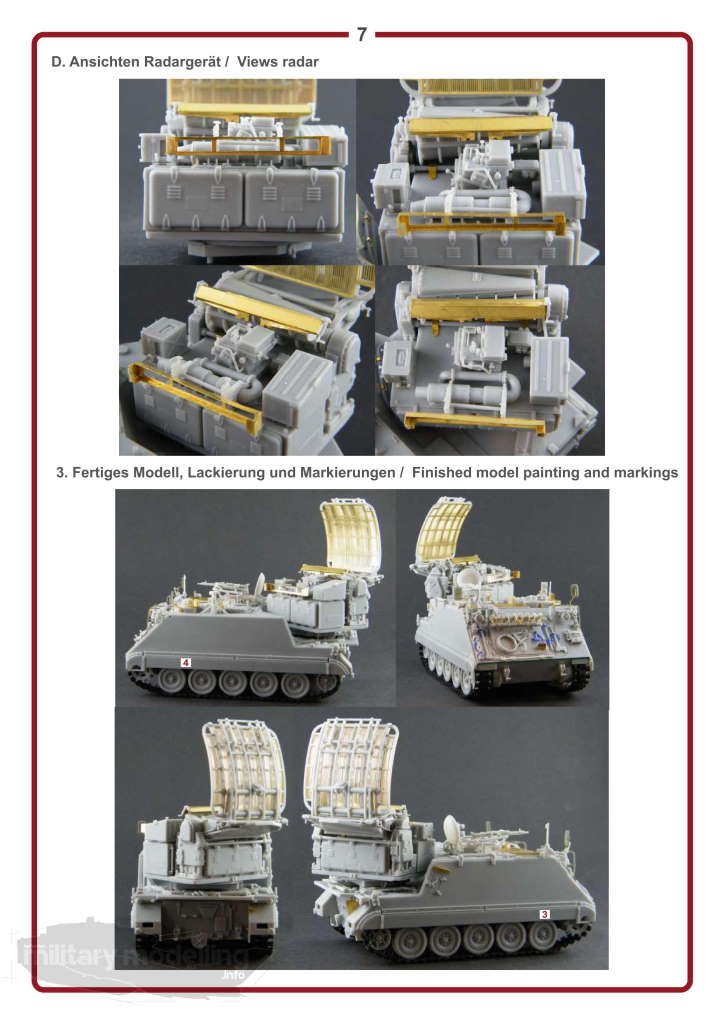

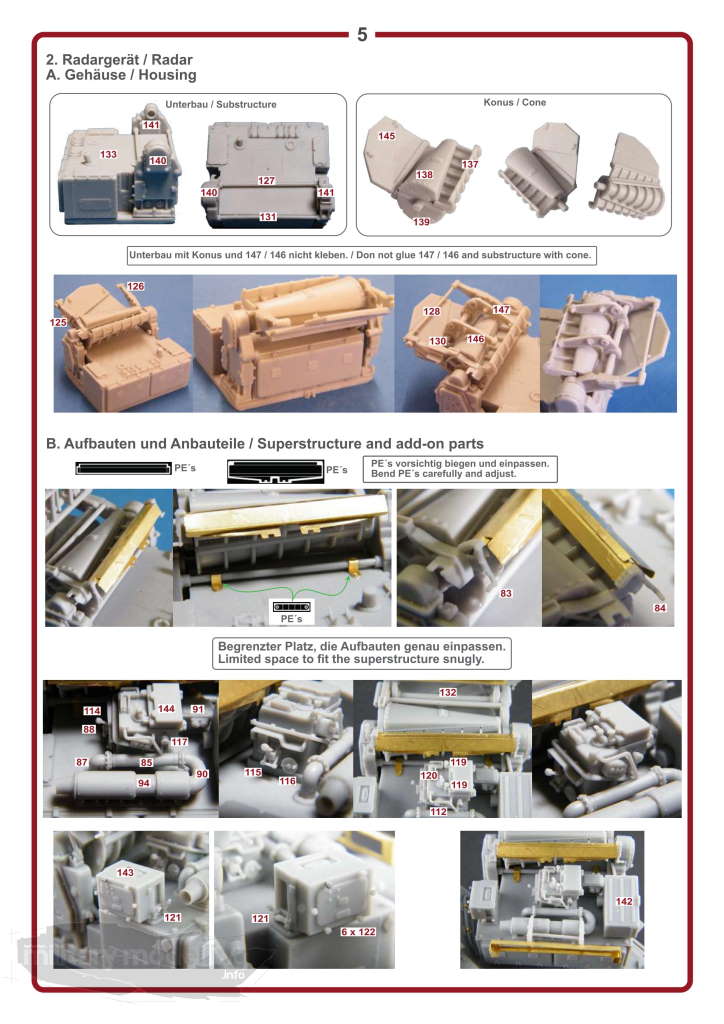

Die Anleitung selbst besteht aus insgesamt 8 Seiten und beginnt wie bei PSM üblich mit allgemeinen Hinweisen sowie der Bauteilübersicht. Der Bau gliedert sich in 3 Hauptabschnitte und insgesamt 10 Baustufen. Innerhalb der Baustufen werden anhand von Farbbildern die Position und Nummerierung der Bauteile gezeigt. Insgesamt recht übersichtlich aber man sollte schon recht genau und manchmal auch zweimal hinschauen. Vorbildfotos schaden hier ebenfalls nicht. Den Abschluss bilden Bilder des bemalten Modells mit Hinweisen zum Anbringen der mitgelieferten Decals.

Decals

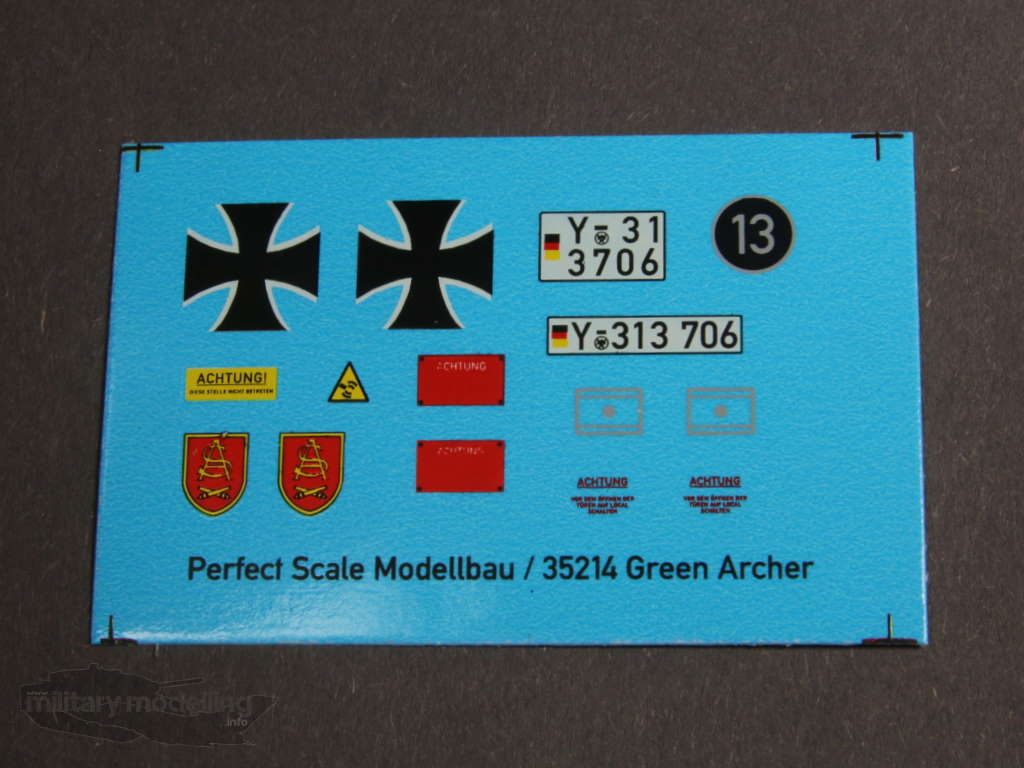

Der im Siebdruck entstandene Decalbogen zeigt kräftige Farben und einen sauberen Druck. An Markierungen sind takt. Zeichen, Hinweis-Kennzeichen, MLC-Schild, Wappen und die Fahrzeugkennzeichen enthalten. Damit ist ausschließlich ein Fahrzeug der Artillerieschule der Bundeswehr darstellbar.

Fotoätzteile

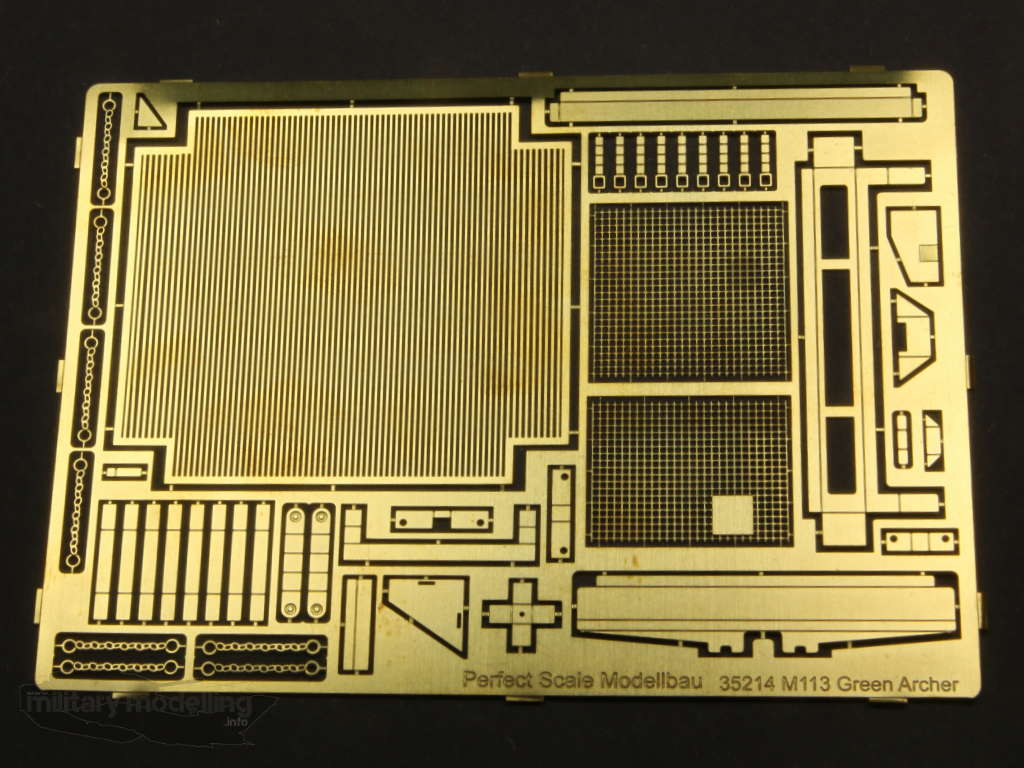

Der enthaltene Fotoätzteilbogen enthält sinnvolle Details. Dazu gehören z.B. das Gitter des Radarschirmes, Abdeckgitter sowie etliche Halterungen und kleine Kettchen. Alles ist sauber geätzt. Bei dem ein oder anderen Ätzteil muss man in der Bauanleitung schon genau hinschauen, wie die Biegung erfolgen soll.

Die Bauteile

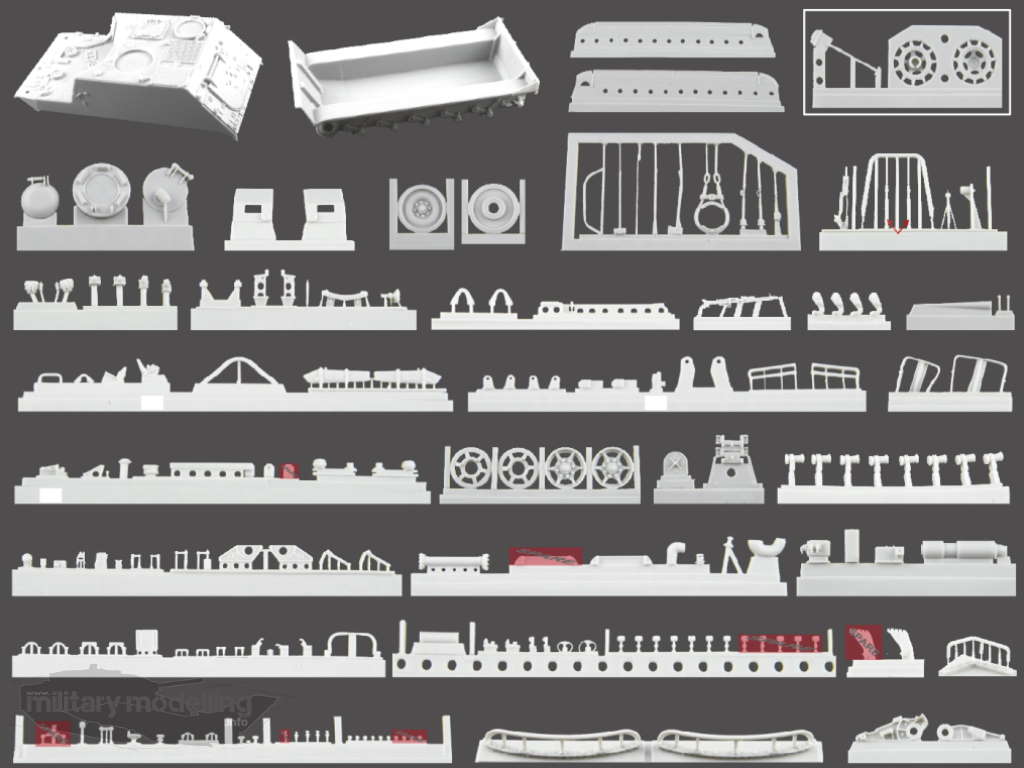

Der Bausatz enthält eine insgesamt überschaubare Menge an Bauteilen. Diese Bauteile sind überwiegend aus hellgrauem Resin auf Angüssen gefertigt. Dazu kommen aber auch Bauteile aus dem 3D-Drucker sowie Ketten aus Vinyl. Bereits hier sei erwähnt, dass der Guss der Bauteile einwandfrei und sehr scharfkantig ist. Qualitativ also gewohnt erstklassig!

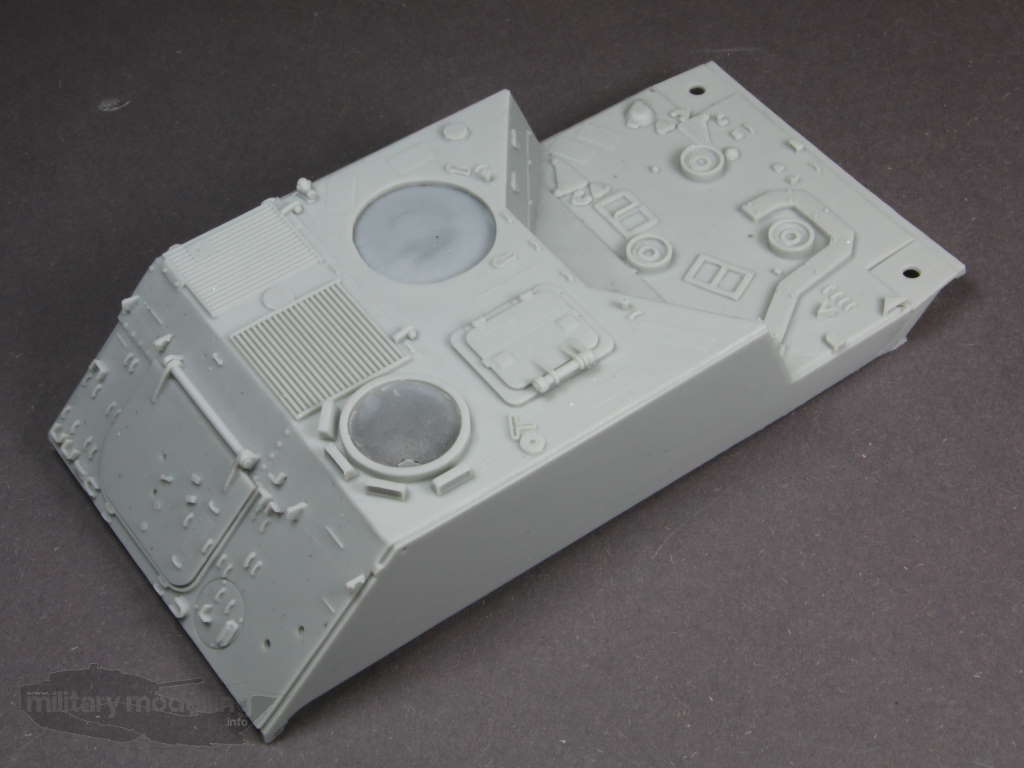

Schauen wir uns nun die Bauteile mal näher an und beginnen mit den Bauteilen für die Wanne. Oberwanne als auch Unterwanne sind jeweils in einem Stück gefertigt. Die Oberwanne mit den charakteristischen Heckausschnitt zeigt viele schöne Details. Sowohl Luken und auch Grätings sind fein dargestellt und gelungen.

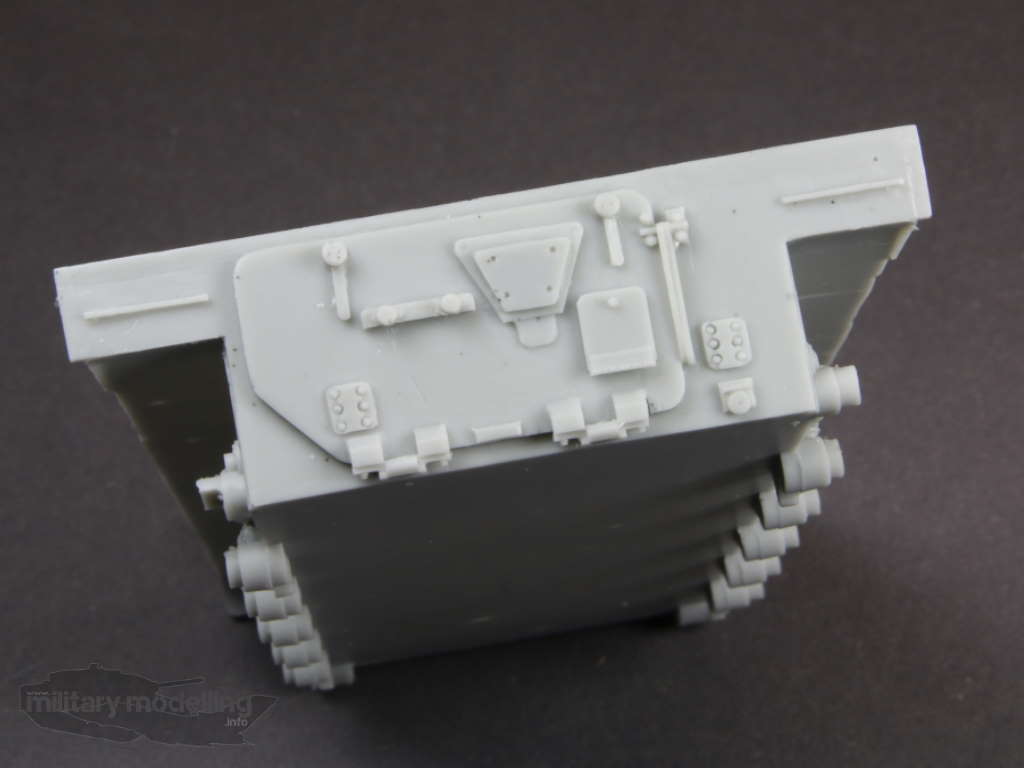

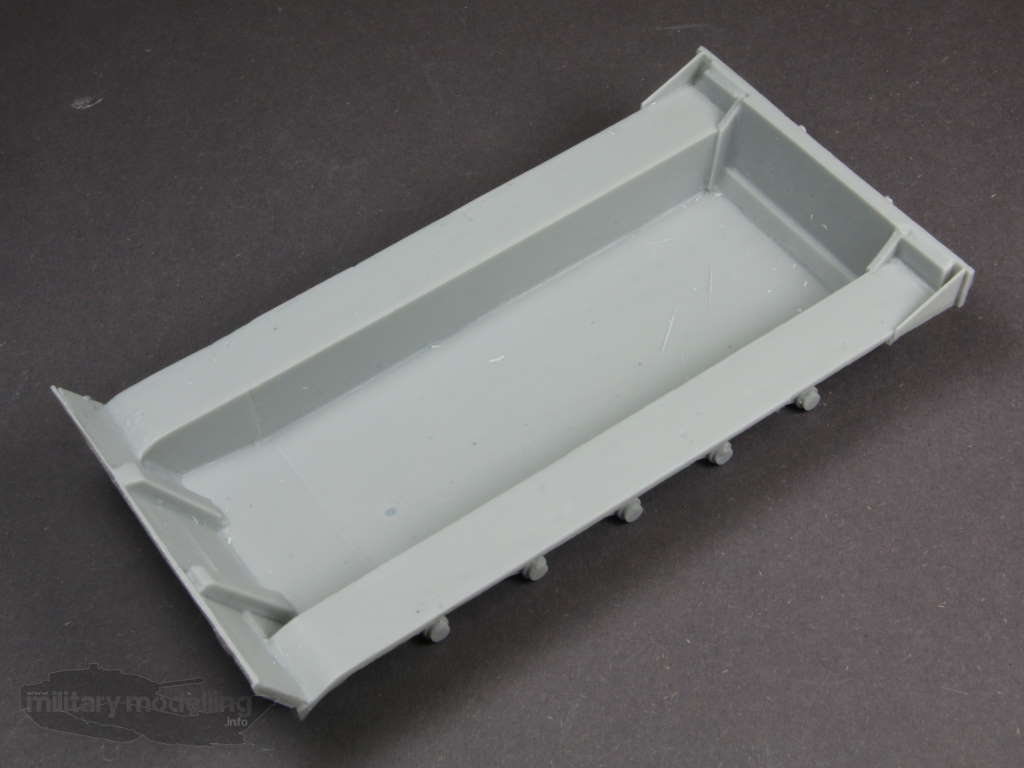

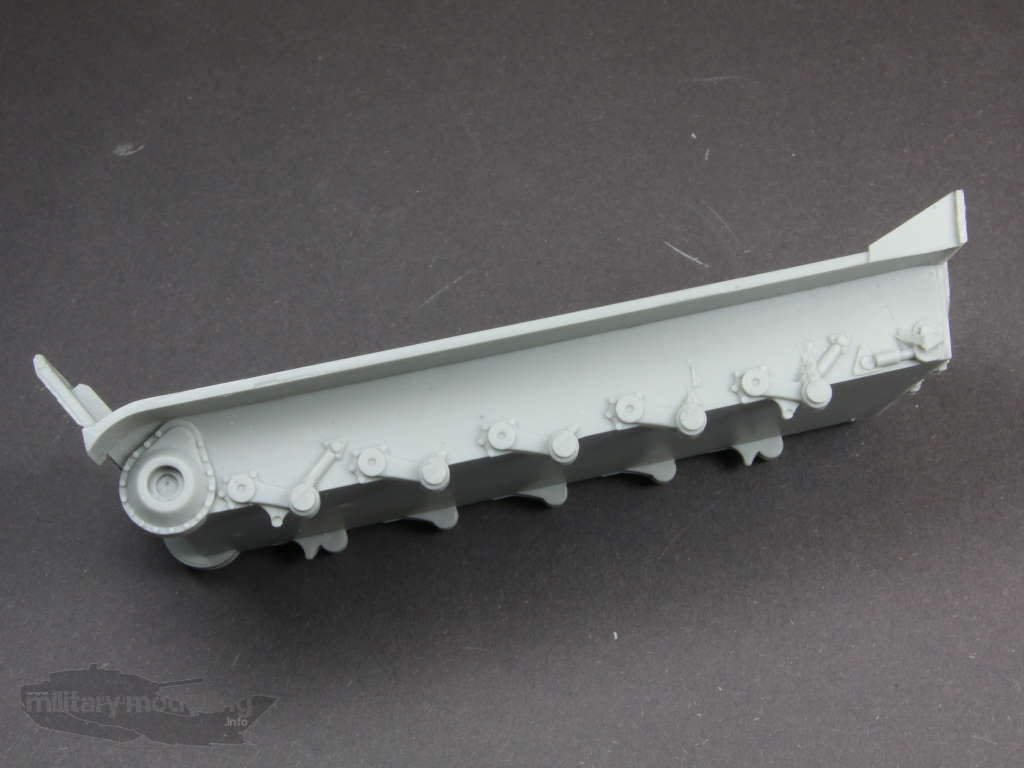

Am Bauteil für die Unterwanne sind die Schwingarme bereits angegossen. Auch die Heckplatte ist dort enthalten. Diese überzeugt mit den gelungenen Details der Tür für das Hilfstriebwerk.

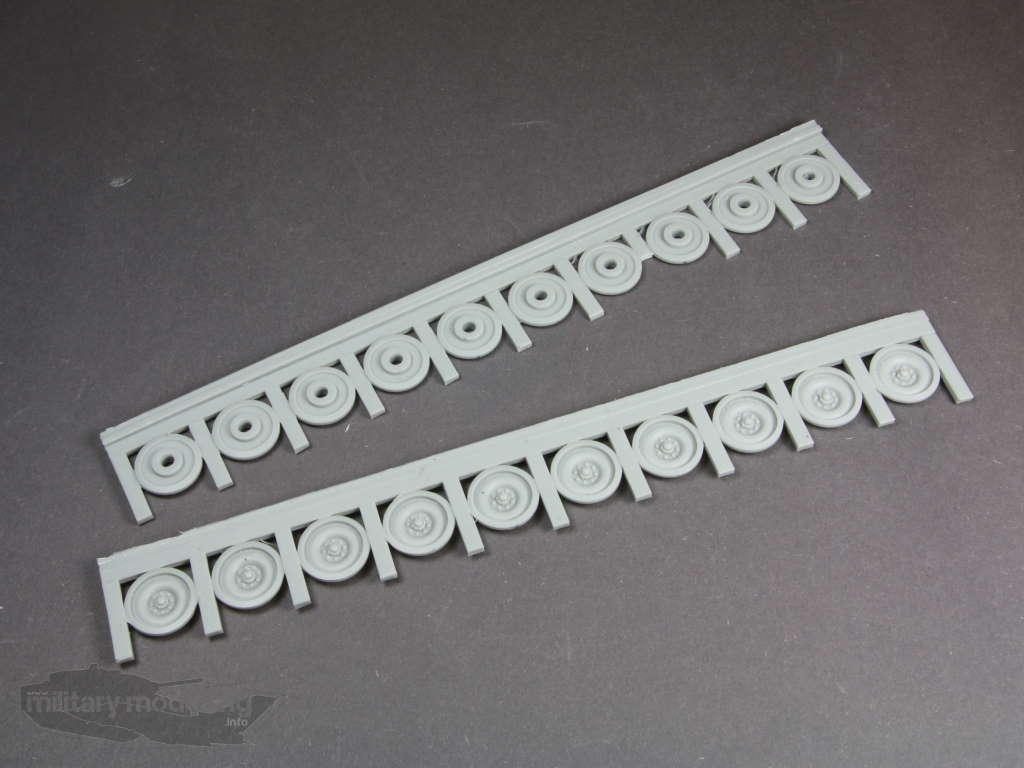

Das Fahrwerk des M113 Green Archer setzt sich aus mehreren Bauteilen zusammen. Dazu gehören die auf Angüssen befindlichen Laufrollen wo Nabe und Schrauben sehr schön dargestellt sind.

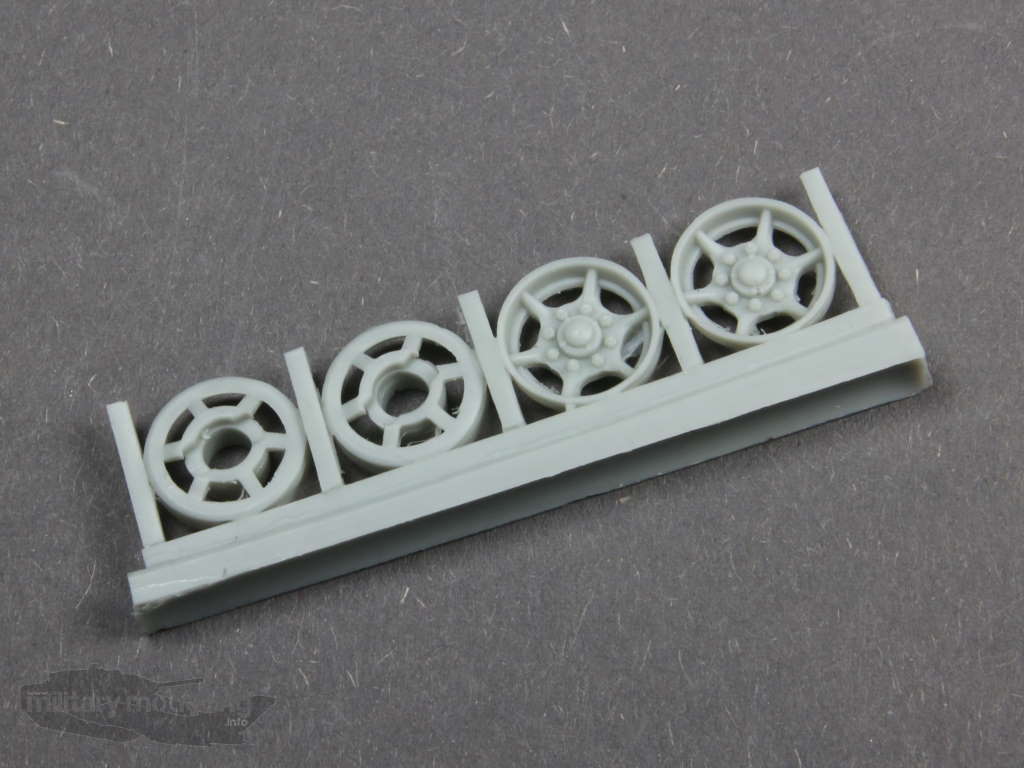

Auf einem weiteren Anguss die beiden Leiträder, welche ebenfalls überzeugen.

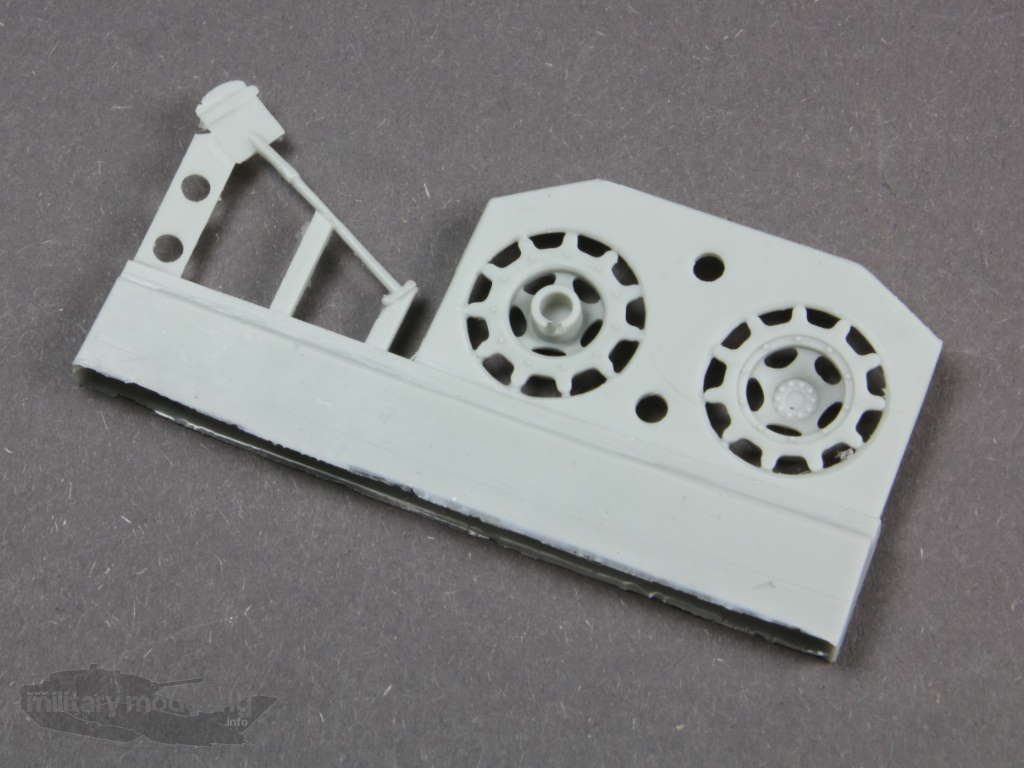

Auch die Triebräder sind auf einem eigenen Anguss enthalten und zweiteilig ausgeführt.

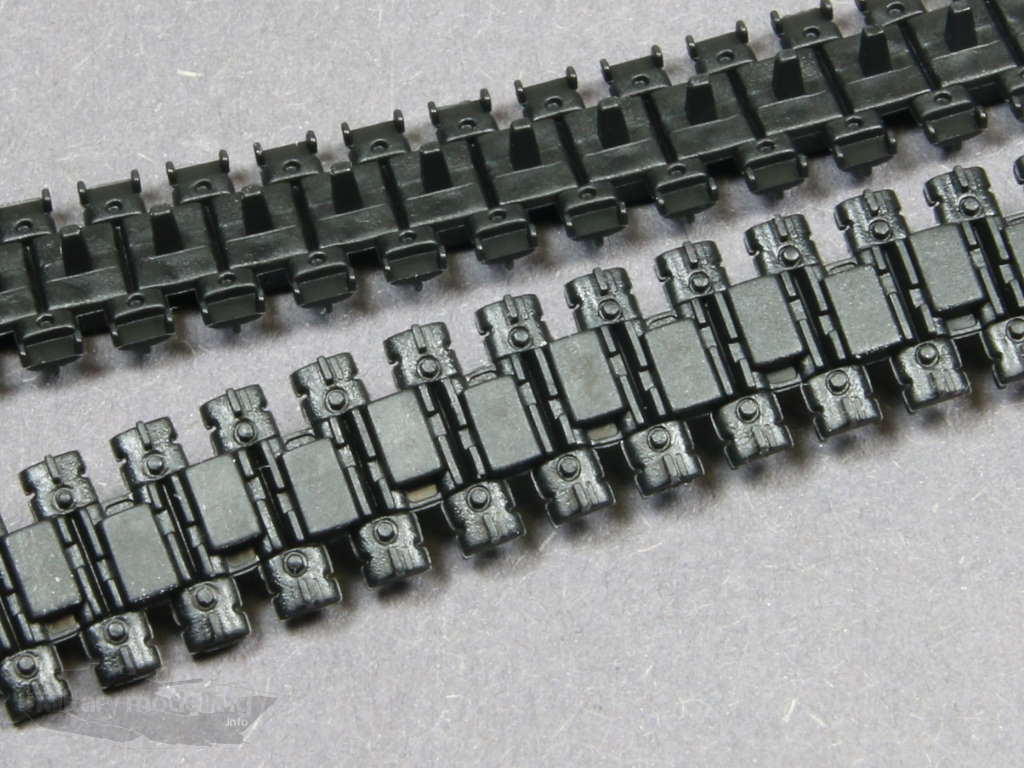

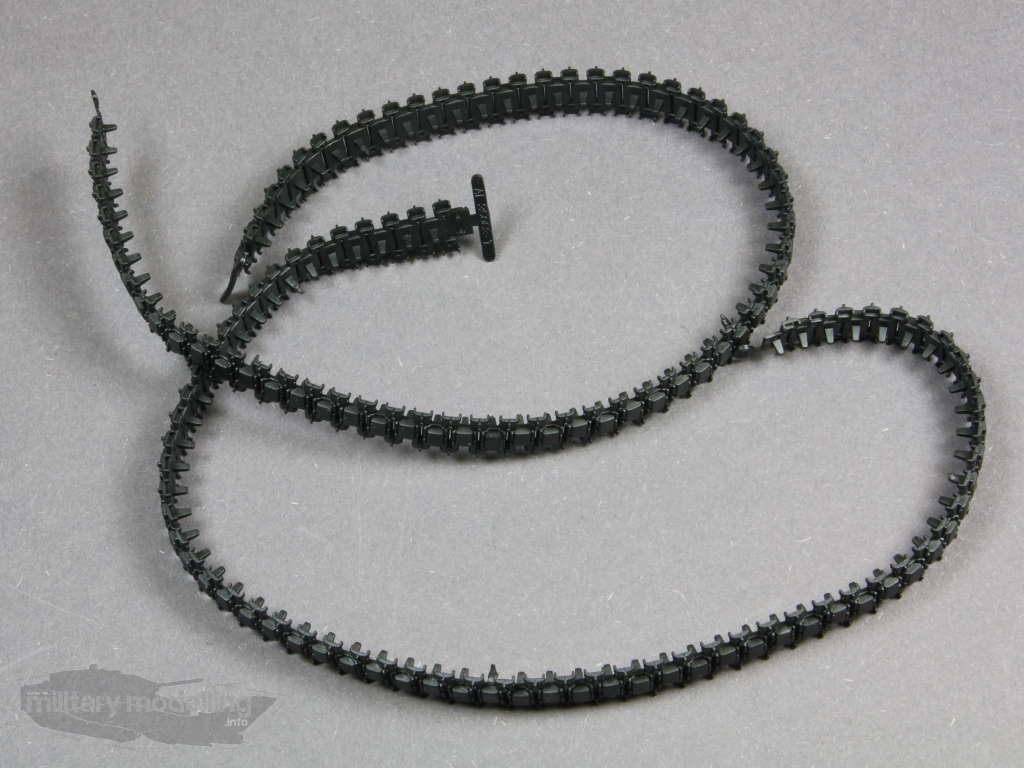

Die Kette des Green Archer besteht aus schwarzem Vinyl und ist ein Produkt von AFV-Club. Hierbei sind sowohl Kettengrundkörper, Kettenpolster und Endverbinder gut gemacht. Alternativen zu dieser Vinyl-Kette sind mir aktuell keine bekannt.

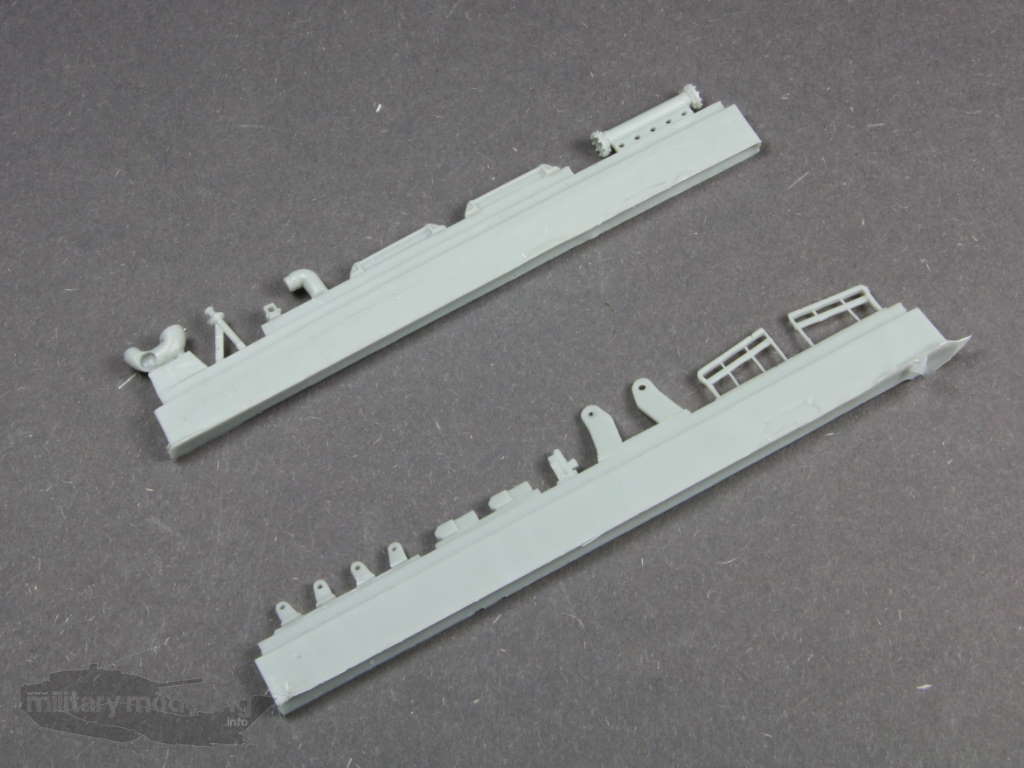

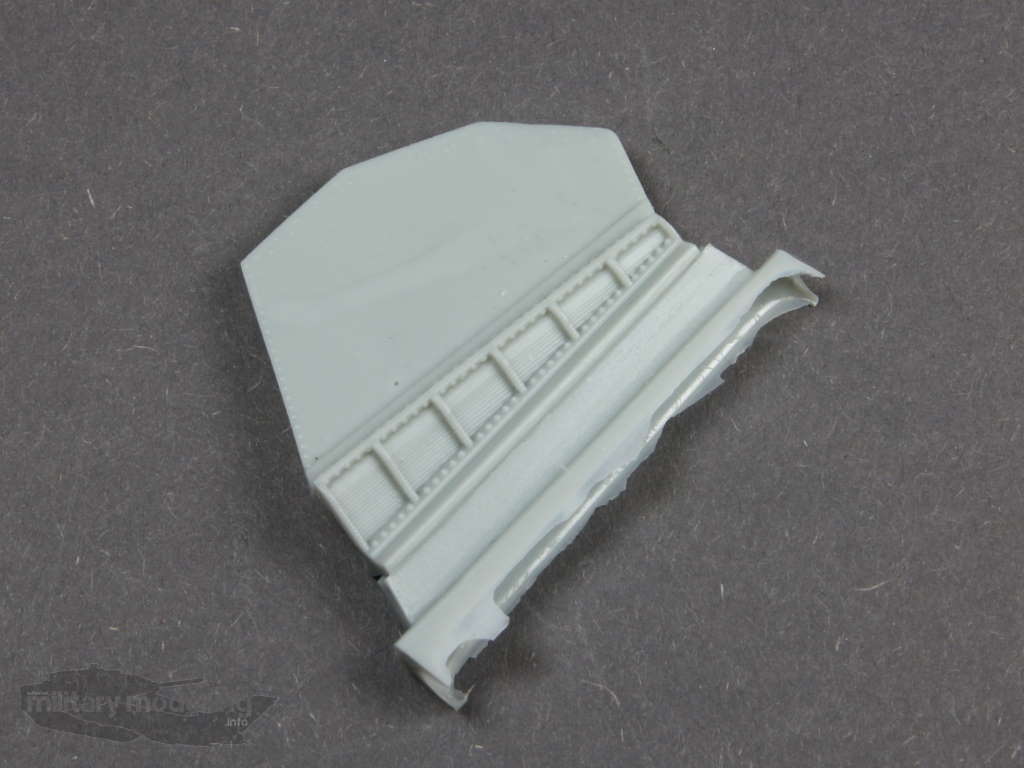

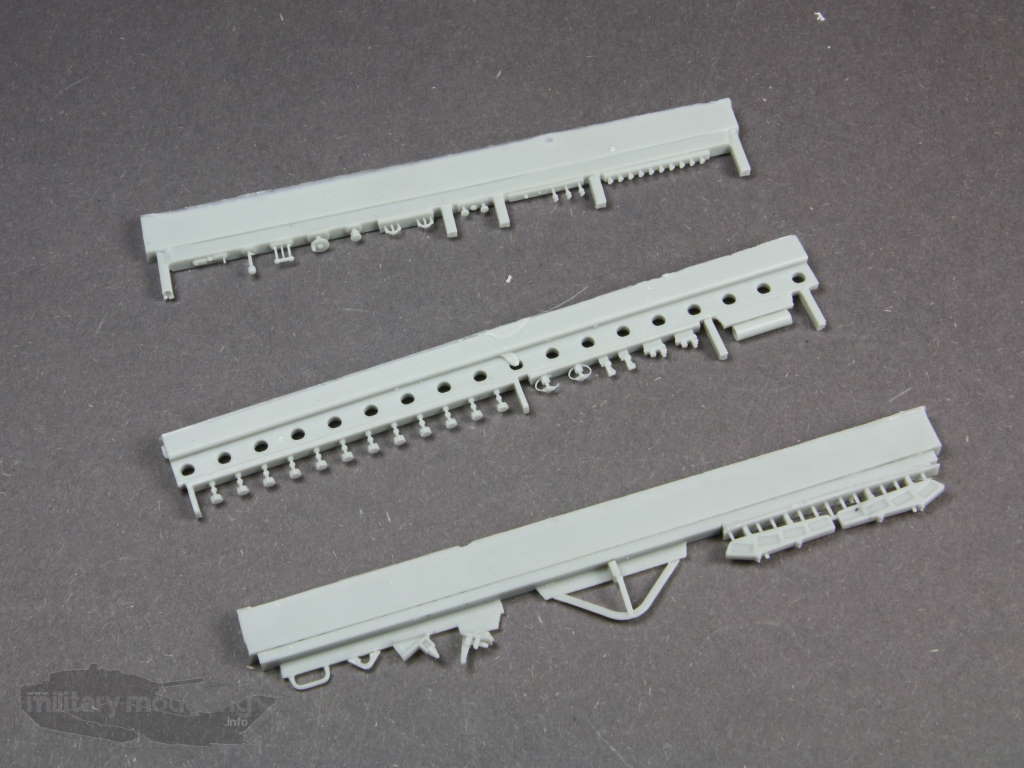

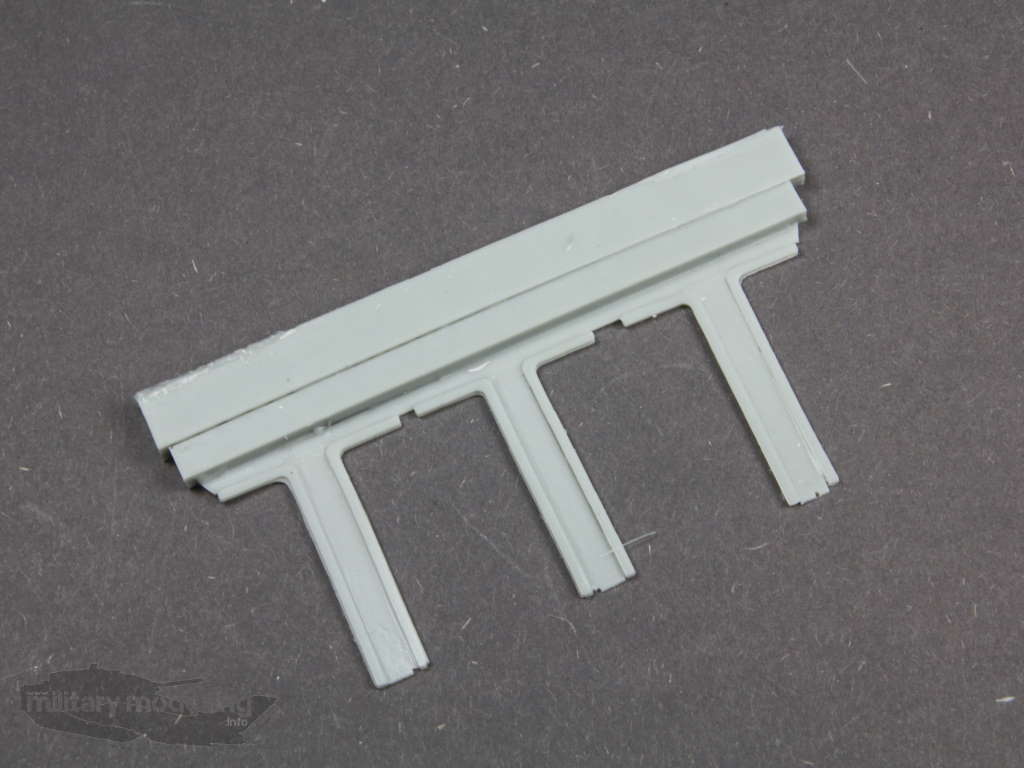

Klassisch und natürlich enthalten sind die seitlichen Kettenabdeckungen des M113 sowie die dazugehörigen Heckabdeckungen an der Wanne.

Für die Oberwanne selbst sind die Lukendeckel einzeln enthalten, was die Möglichkeit der geöffneten Darstellung gibt.

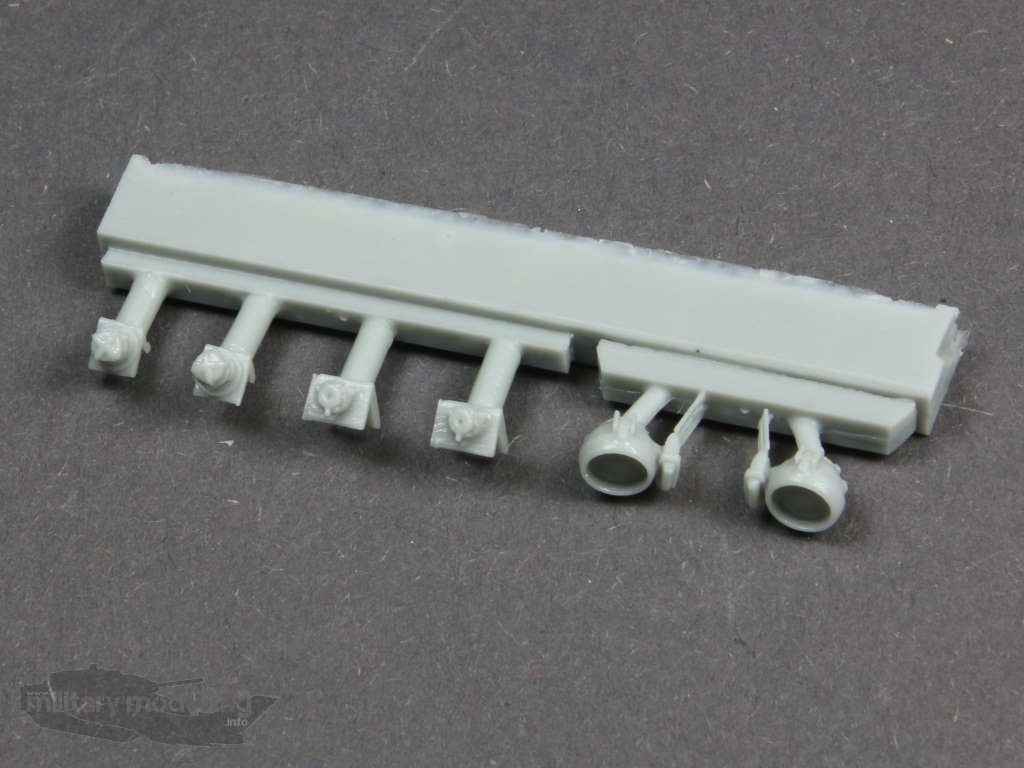

Für die vordere Beleuchtungsanlage wählt PSM die Kombination aus Guss- und 3D-Druckteilen. Die Bauteile der deutschen Scheinwerferanlage sind auf einem Anguss erhalten.

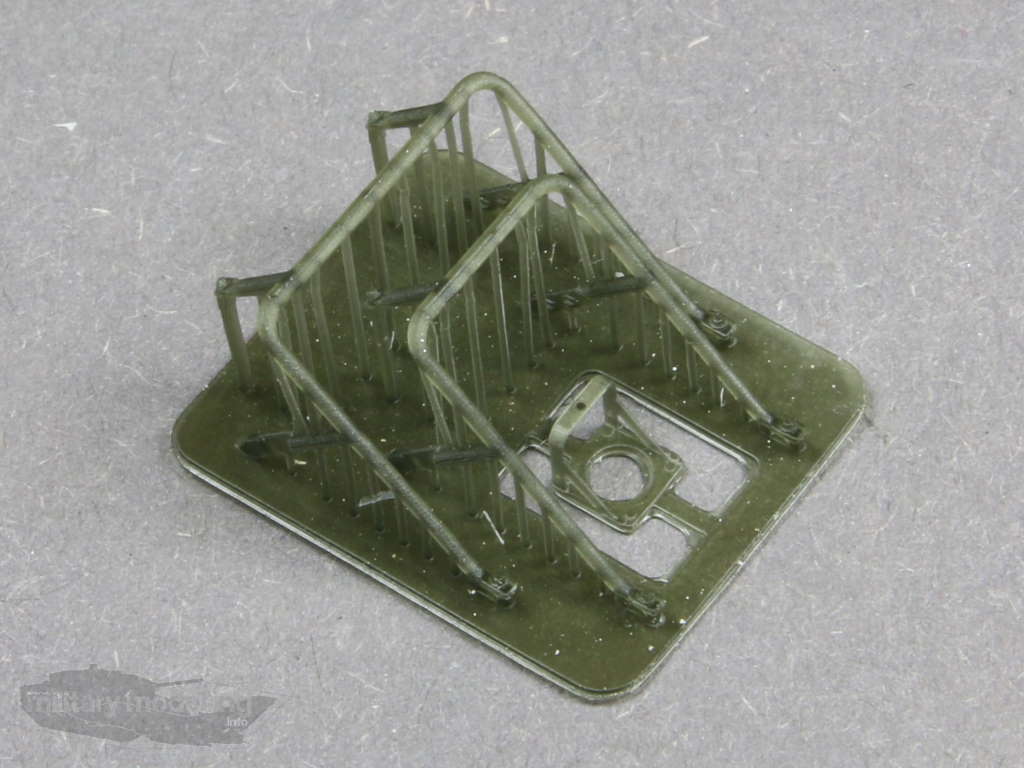

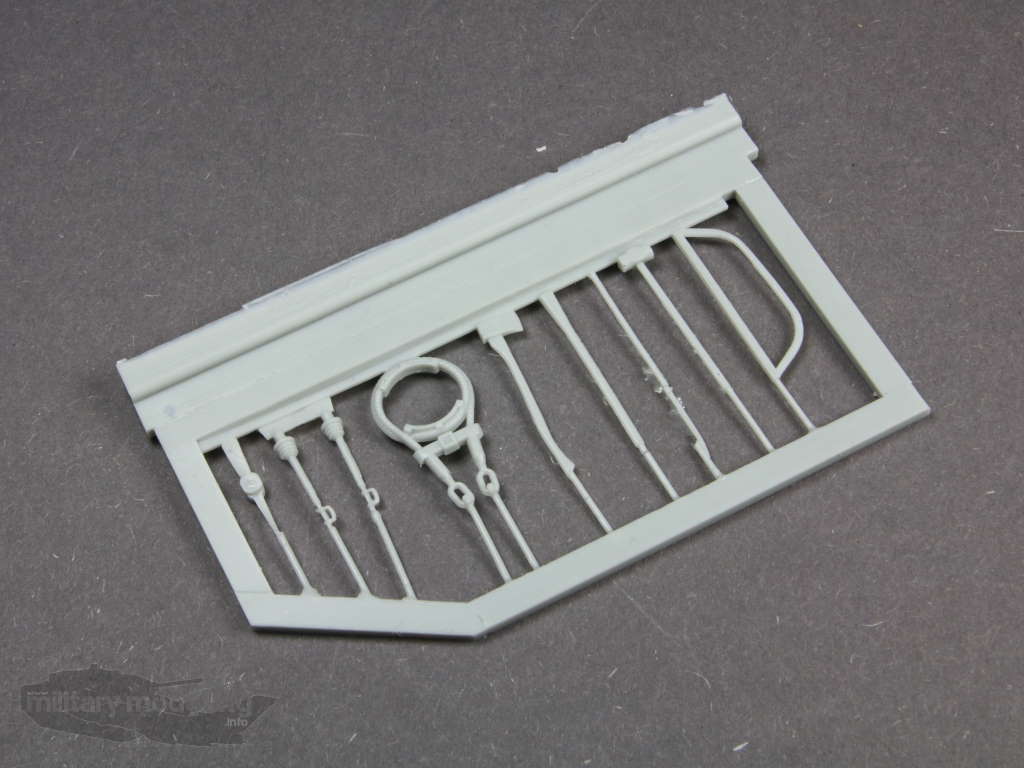

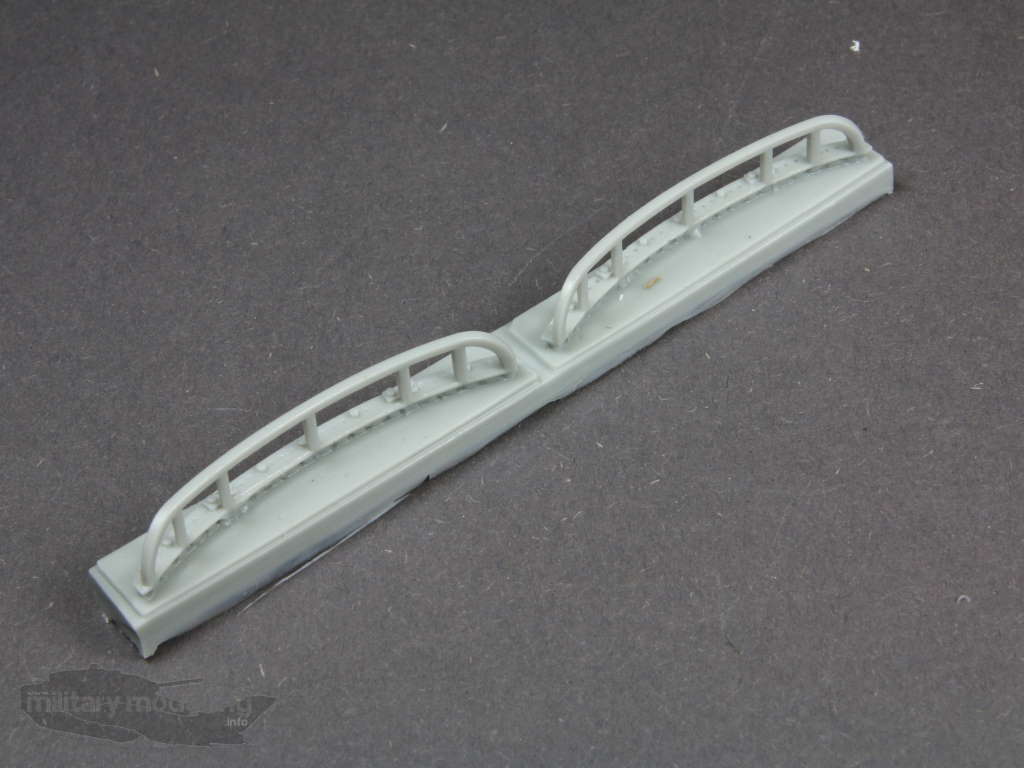

Die Schutzbügel sind als 3-Druckteile beigelegt. Bei diesen äußerst filigranen Bauteilen ist besondere Vorsicht beim Entfernen von den Stützen geboten!

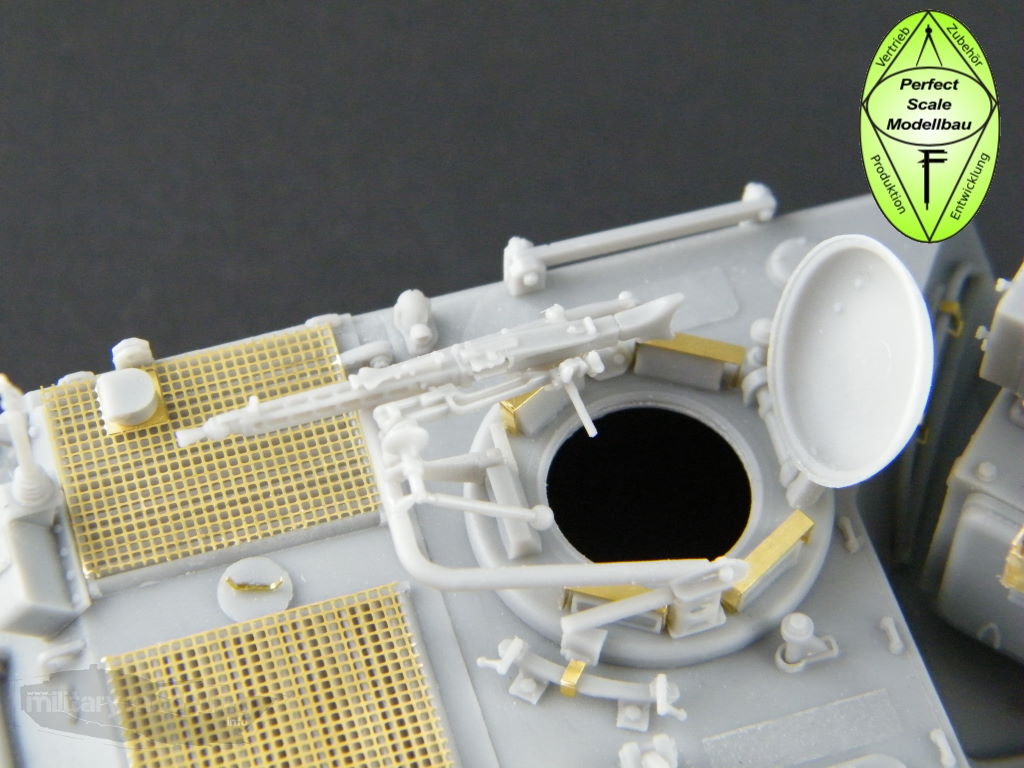

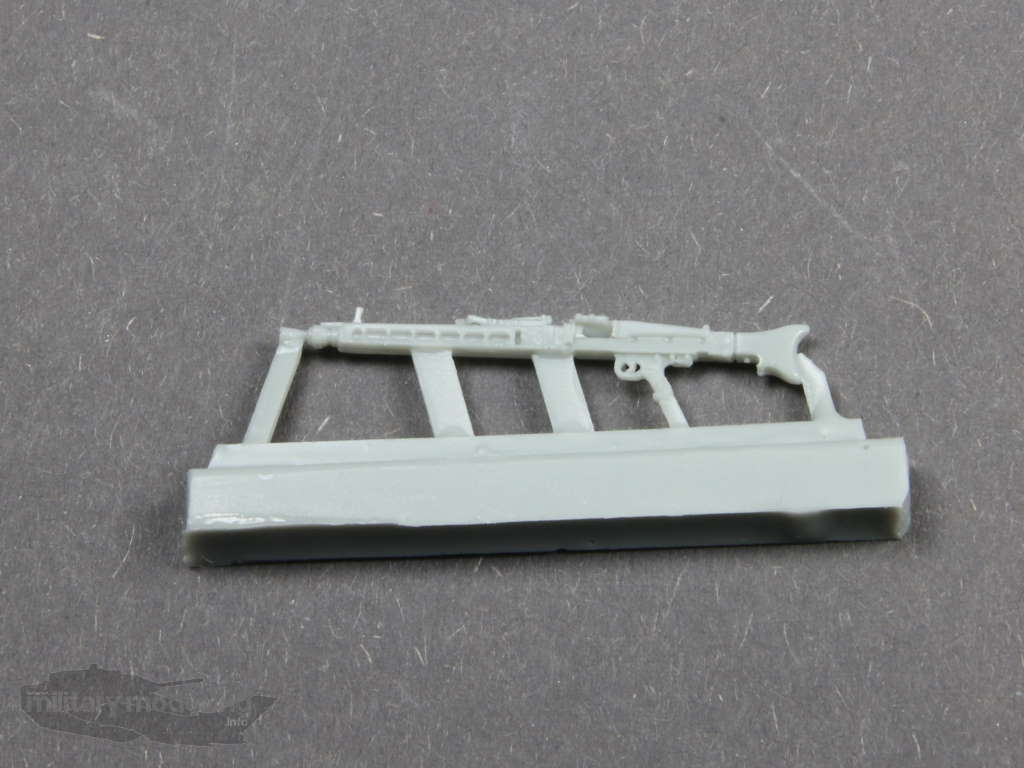

Für die Kommandantenkuppel gibt es die Bauteile der deutschen Fla-Lafette inklusive einem MG3. Die Lafettenteile sind äußerst detailliert und überzeugen absolut.

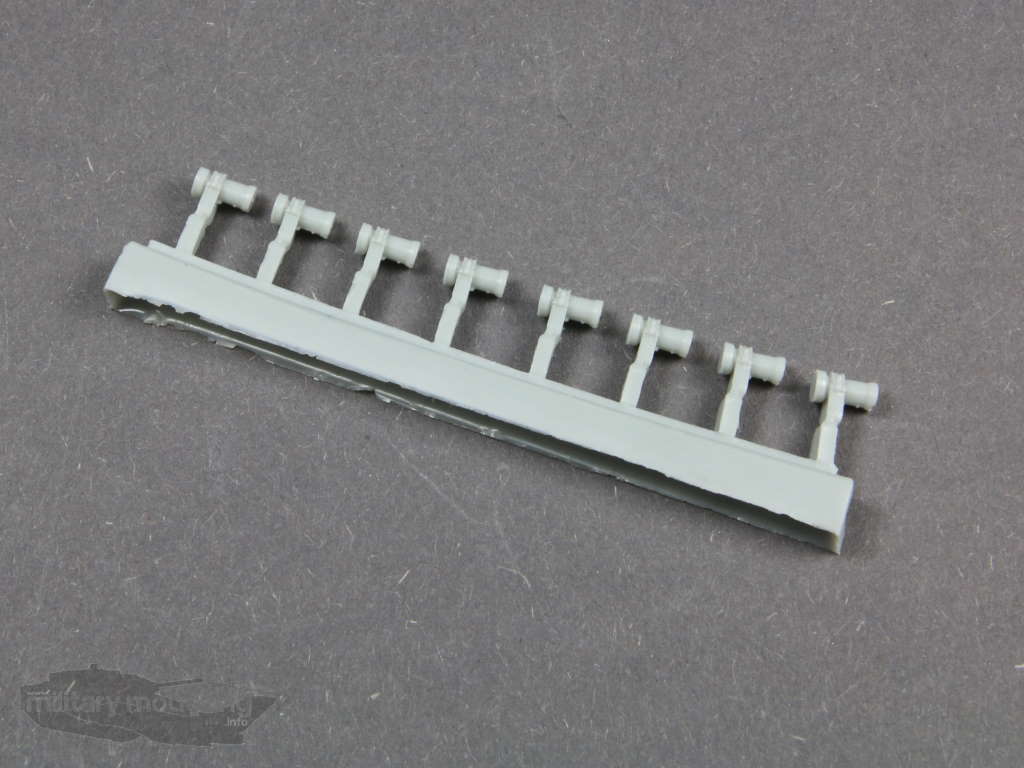

Für die Nebelmittelwurfanlage sind die Bauteile der einzelen Becher vorhanden. Auch die kleinen Kettchen, welche als PE-Teile verfügbar sind, fehlen hier nicht.

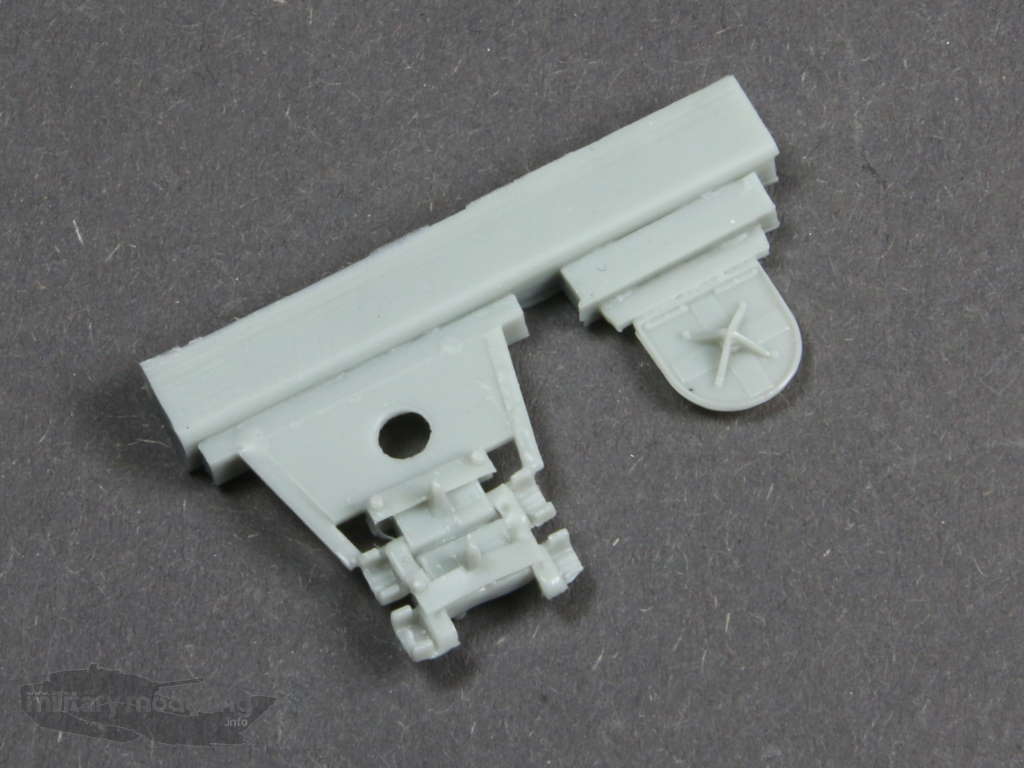

Weitere Anbauteile wie z.B. Leitkreuz, Ersatzkettenglied oder die Werkzeuge sind auf weiteren Angüssen enthalten. Auch hier überzeugt die Fertigung und Detaillierung.

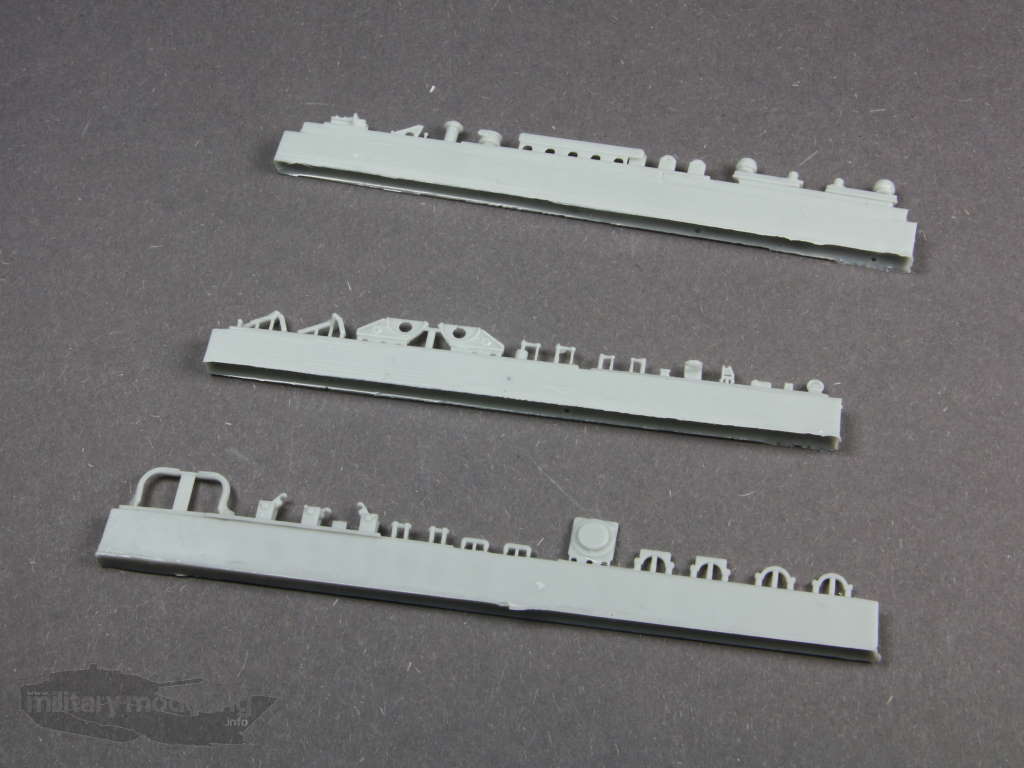

Dazu viele weitere Kleinteile auf Angüssen, die die Detail-Liebe von PSM erkennen lassen.

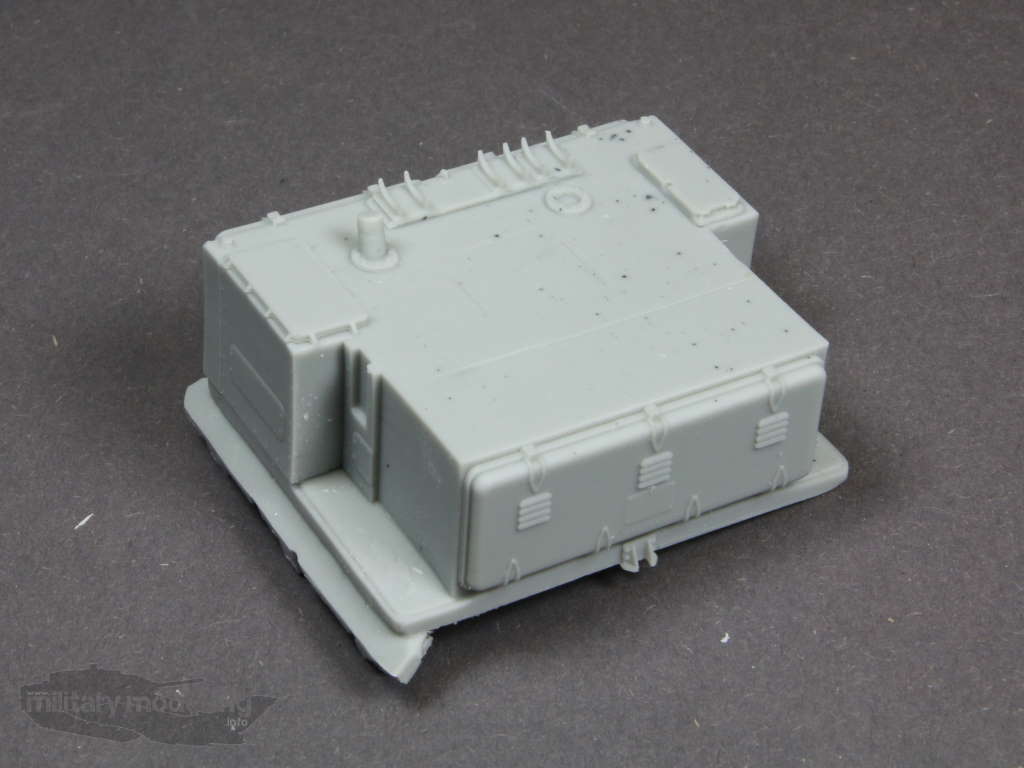

Kommen wir nun zum Radargerät. Der Grundkörper ist hier in einem Bauteil gefertigt und gegossen. Überzeugend sind hier Luken, Rippen oder auch Verschlüsse. Sehr schön gemacht.

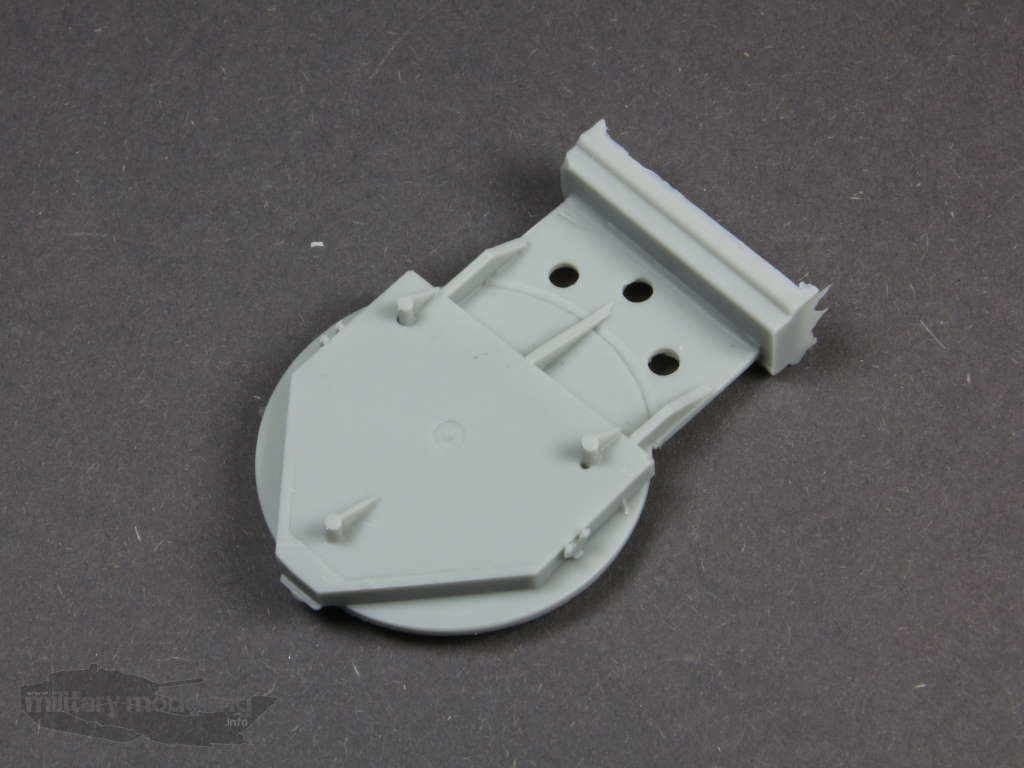

Durch die Bodenplatte ist das Radargerät später am Modell drehbar.

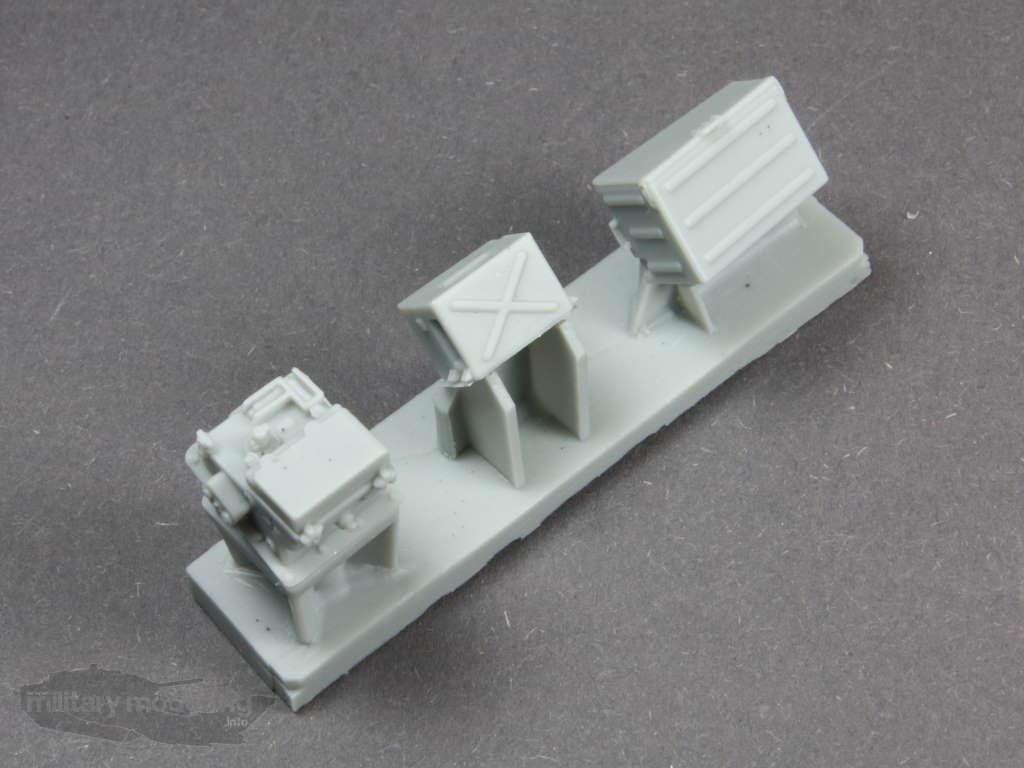

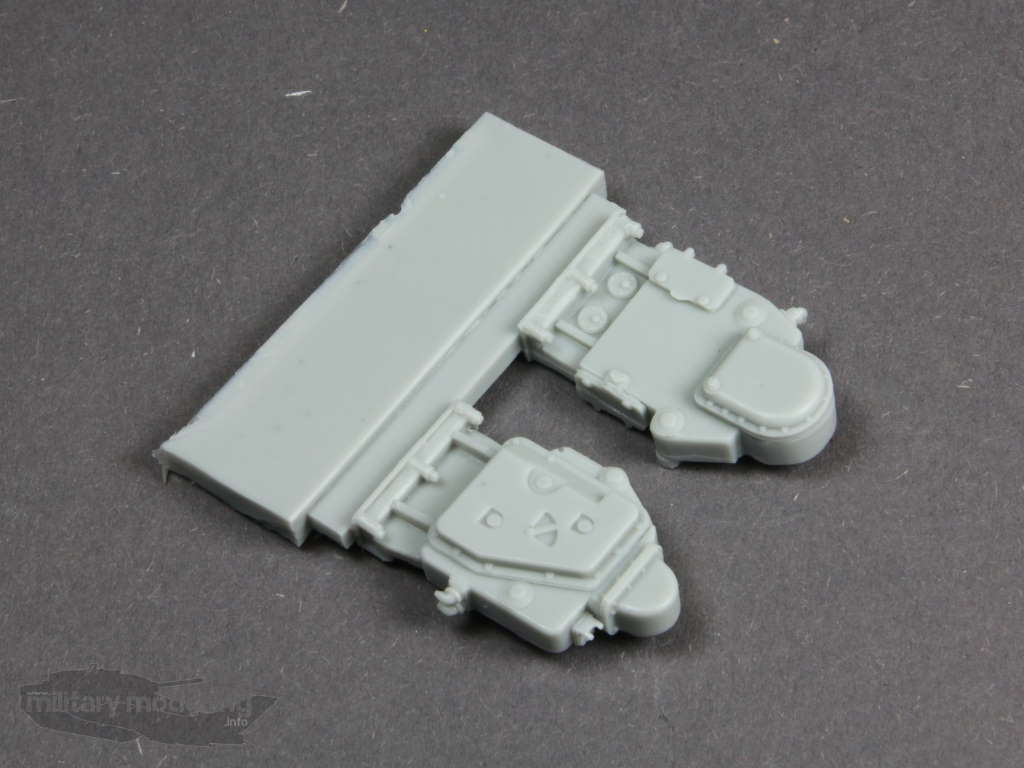

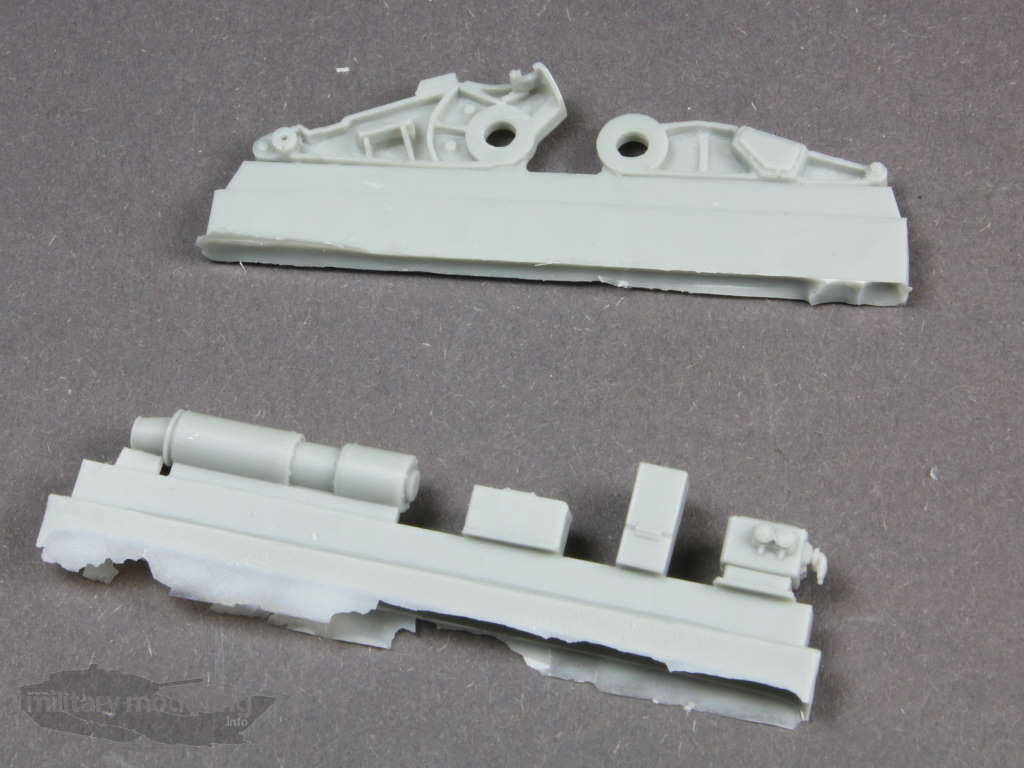

Äußerst detailliert zeigen sich die Aufbauten auf dem Radargerät. Dazu zählen Halterungen, Kisten, Abgasanlage und Elektronikteile. Nicht zu vergessen die Anbauteile aus PE.

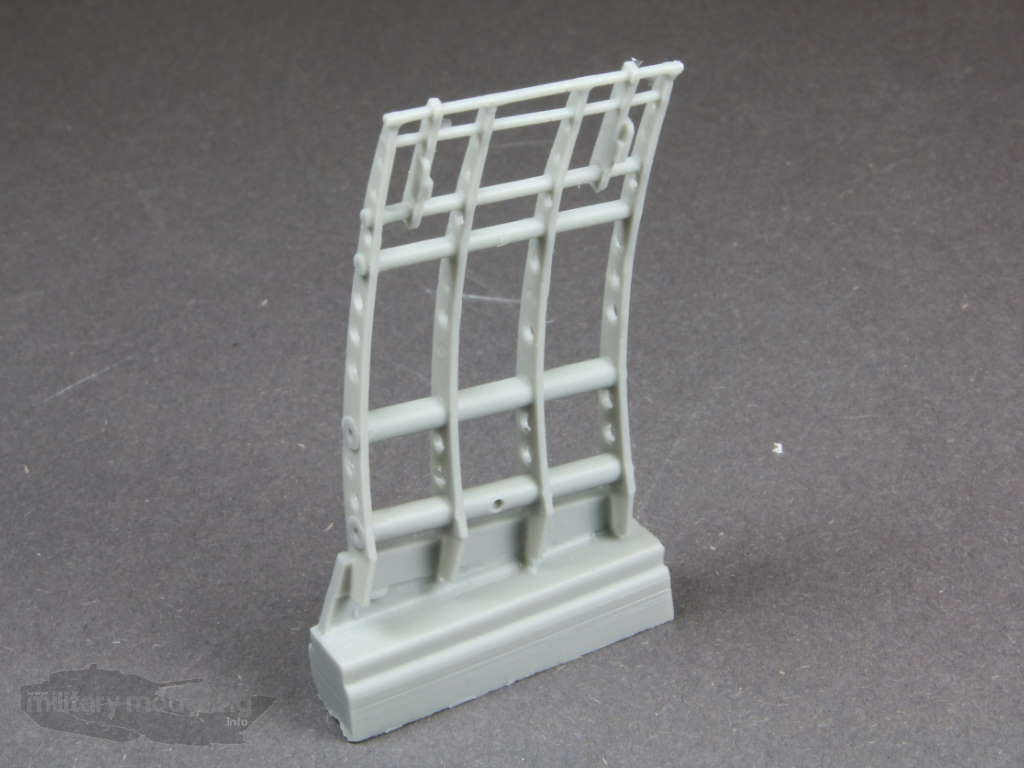

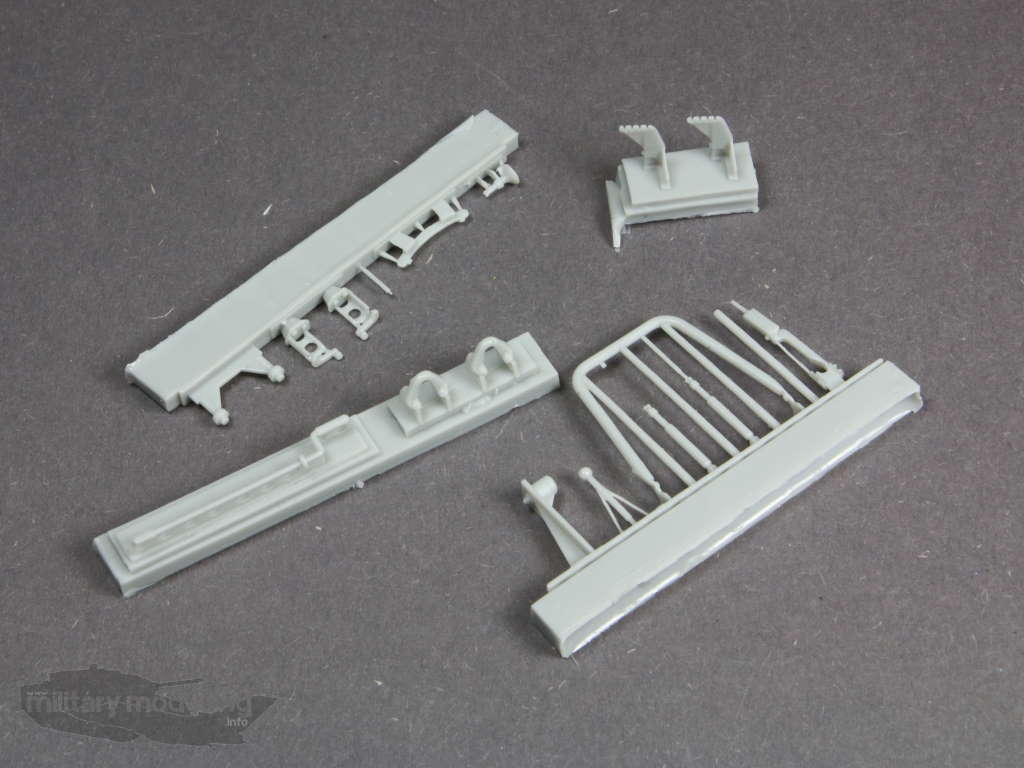

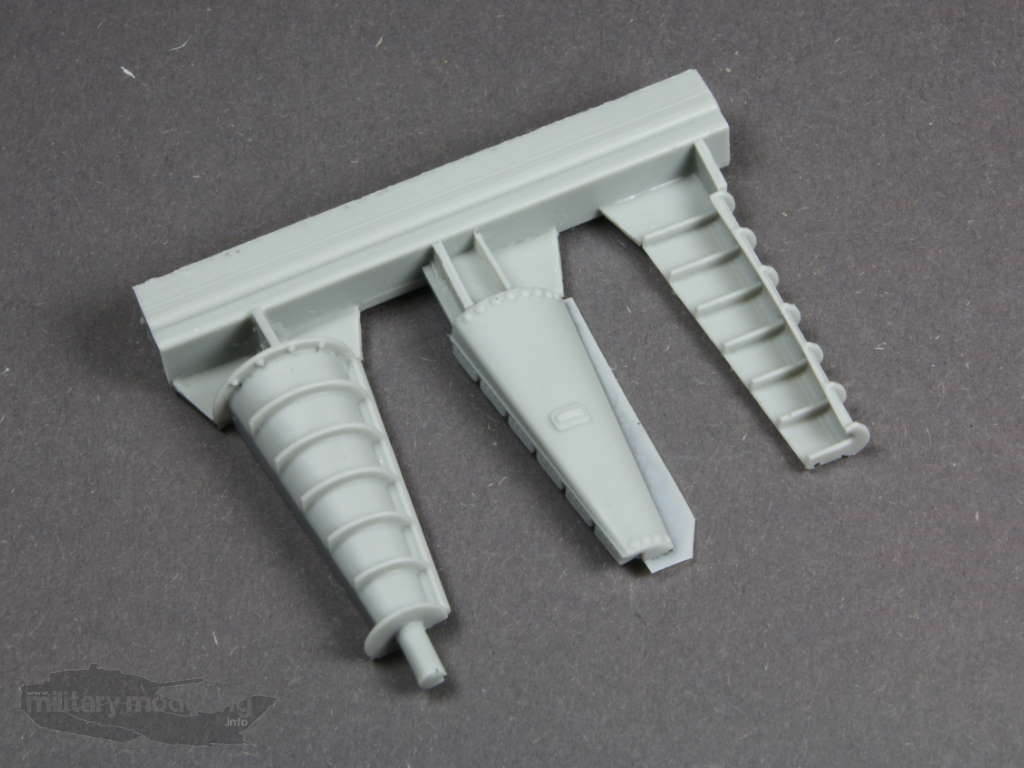

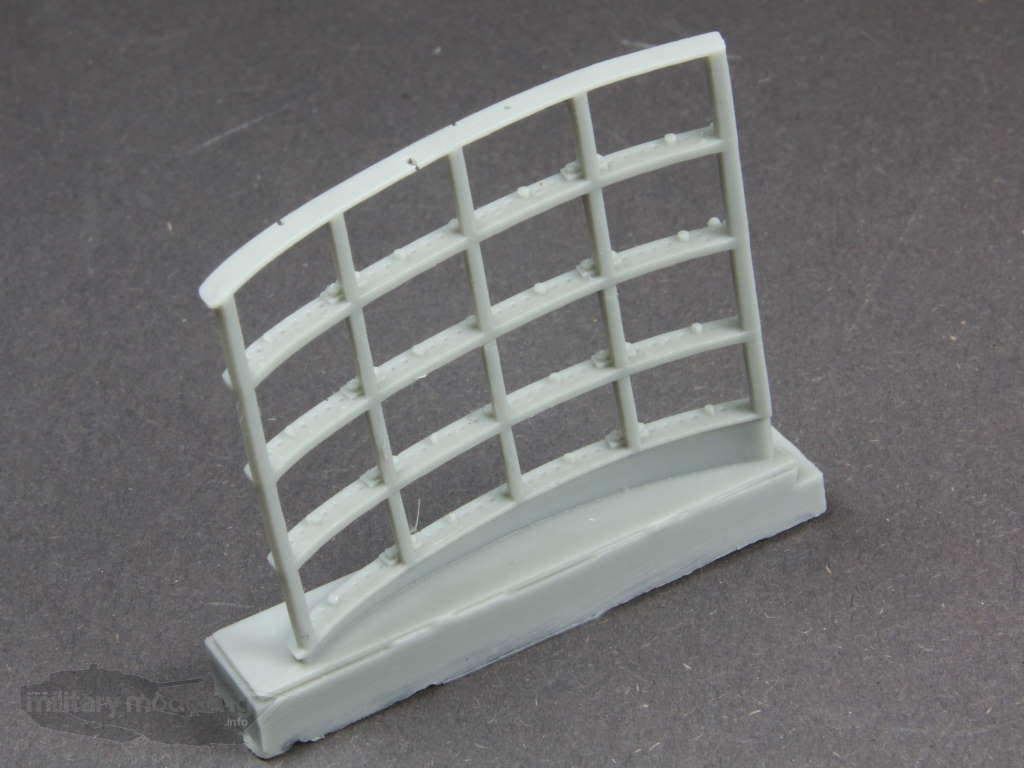

Die Radar-Antenne selbst besteht aus mehreren Bauteilen, welche auf verschiedenen Angüssen enthalten sind. Der komplexe Aufbau ist hier perfekt wiedergegeben.

Vorgesehen ist die aufgeklappte Stellung des Radarschirmes. Dennoch sollte es auch möglich sein, diese abgeklappt darzustellen. Hier sind aber Anpassungen durch den Modellbauer von Nöten.

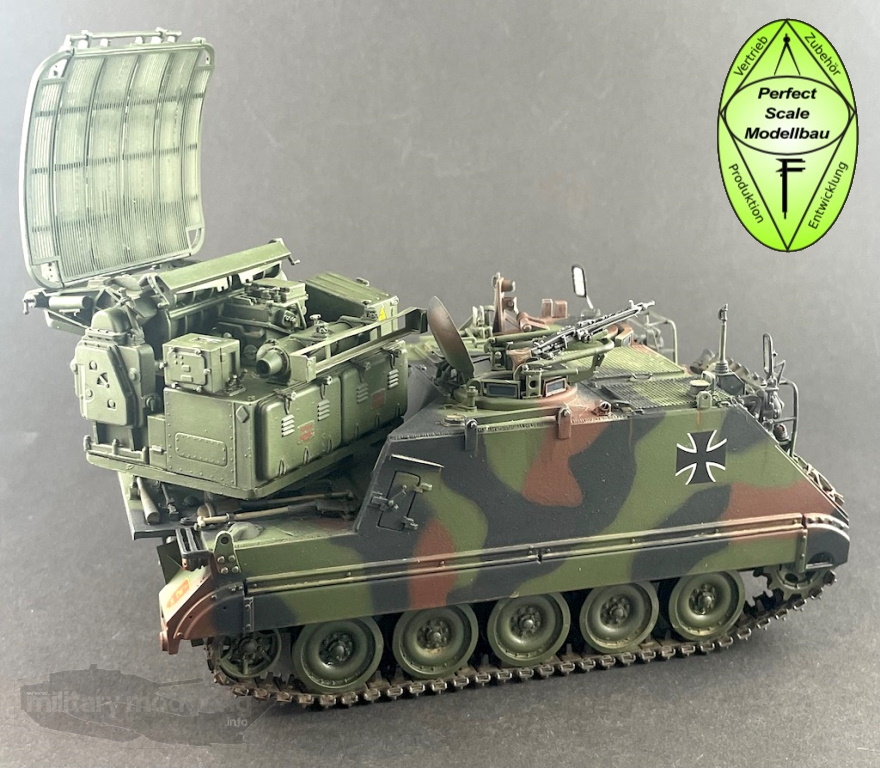

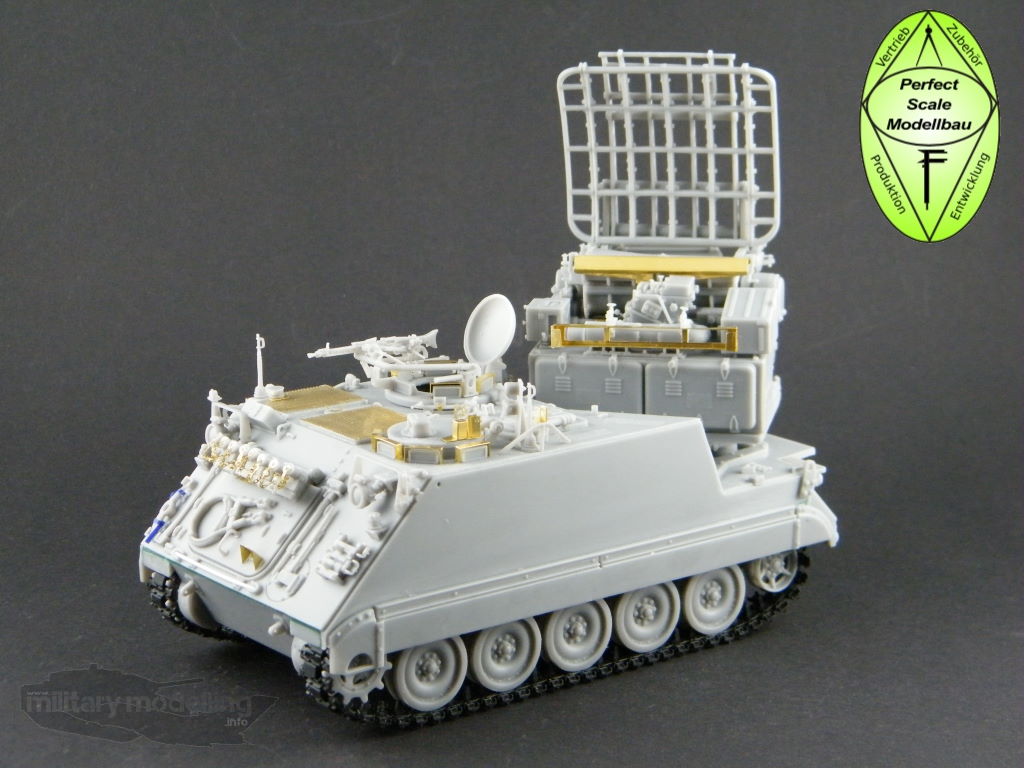

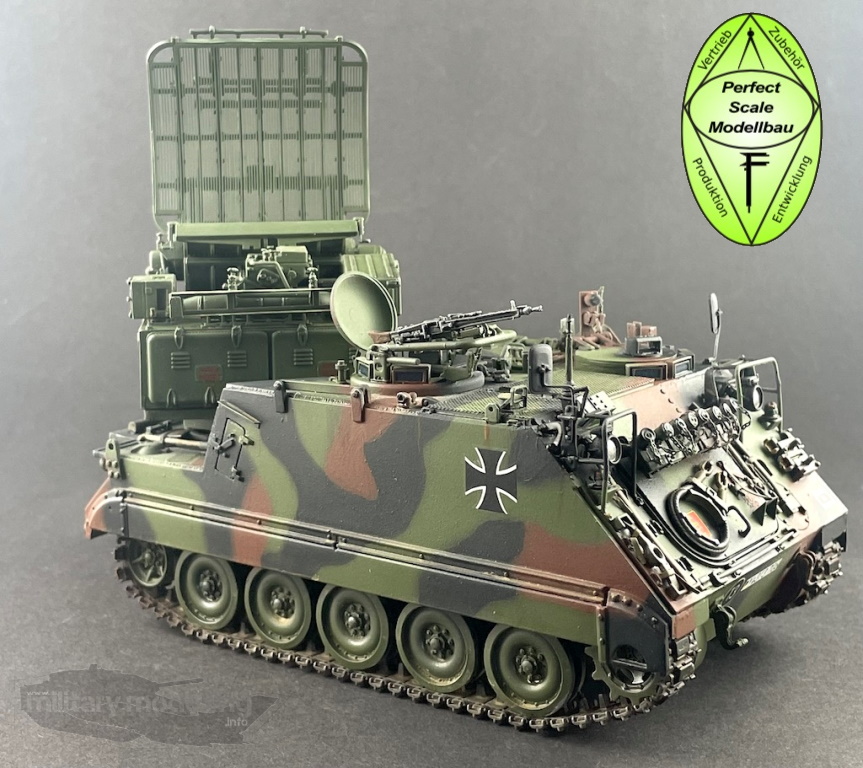

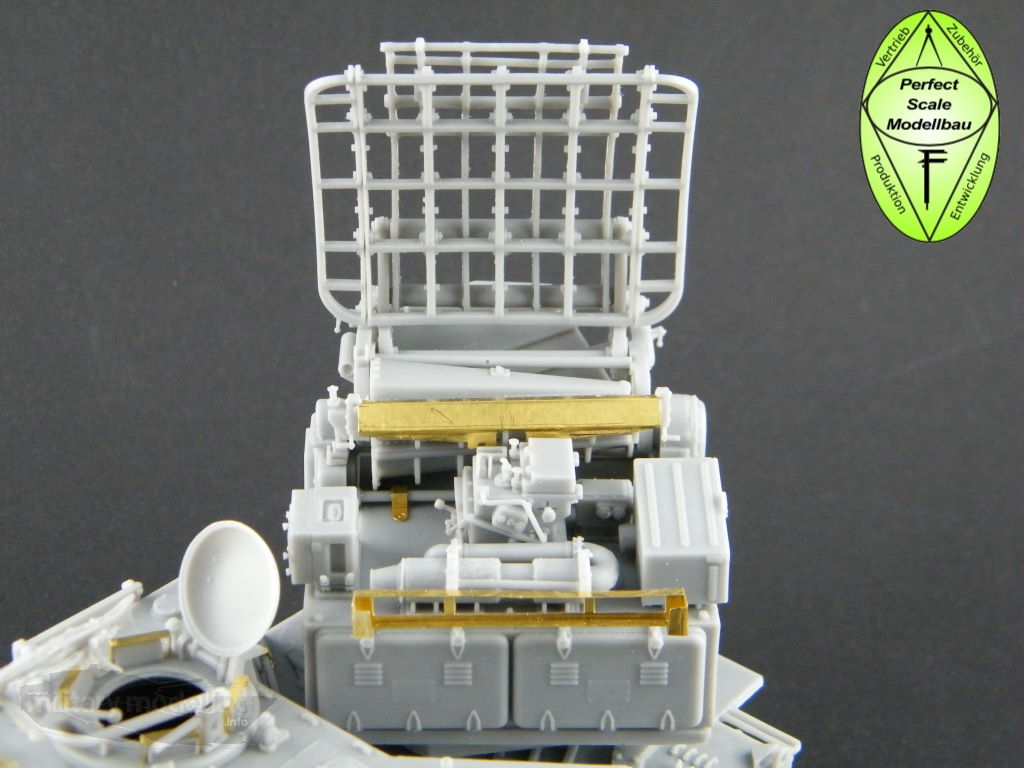

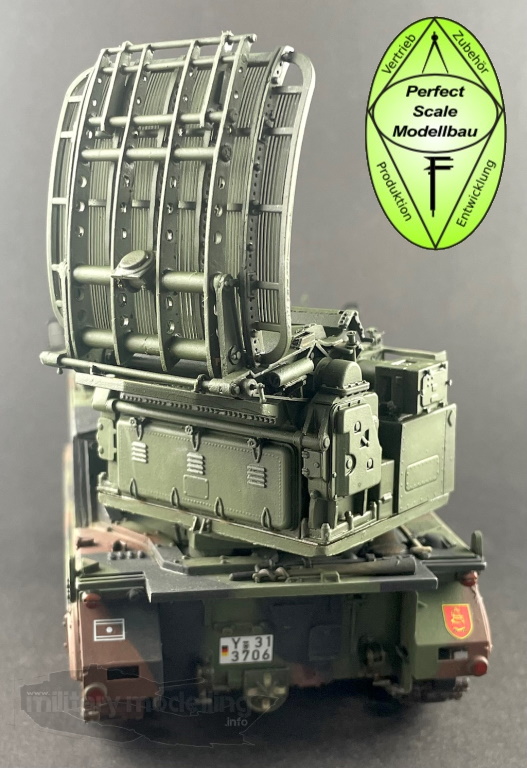

Zum Abschluss noch ein paar Bilder des gebauten Modells mit und ohne Lackierung.

Referenzen

Neben einer überschaubaren Anzahl an Bildern im Internet durch entsprechende Foren sei an Literatur der Band 5034 aus der Serie Militärfahrzeug Spezial aus dem Tankograd Publishing Verlag empfohlen.

Zusammenfassung

Der Bausatz des M113 Green Archer mit überschaubaren, aber teilweise kleinteiligen Bauteilen ist absolut gelungen. Die Bauteile zeigen hervorragende Details und hohe Gussqualität. Die Mischung aus PE und Resin ist gelungen. Der Druck der Decals einwandfrei. Die enthaltene und super detaillierte Radaranlage ist ein wahre Blickfang. Insgesamt ein anspruchsvoller Bausatz, der für einen Anfänger im Resinmodellbau sicherlich definitiv nicht geeignet ist.

Fazit

Die M113 Green Archer ist absolut gelungen und freut mein Artilleristen-Herz. Zahlreiche Details und vor allem die perfekt wiedergegebene Radaranlage sind fantastisch. Die Kombination mit PE- und 3D-Druckteilen überzeugt. Für Freunde der von Bundeswehr-Modellen sicherlich ein absolutes Muss!

HandsUp-5


Produktinformation

Artikelbezeichnung : M113 Green Archer

Art. Nr. : 35214
Maßstab: 1:35
Bausatztyp: Kompletter Bausatz
Material: Resin, Fotoätzteile, 3D-Druckteile
Hersteller: Perfect Scale Modellbau – https://www.perfect-scale.de/
Preis : ca. 135,50 EUR
