Die MAN Kat1-Familie ist im Modellbausektor durch Revell gut vertreten. Auch HobbyBoss liefert hier tolle und ganz aktuelle Bausätze. Möchte man eine Einsatzversion bauen, so ist hier eine Modulare Schutzausstattung (MSA) notwendig. MAD Modellbau schafft hier nun für beide Bausatzhersteller mit seinem Umbausatz „MAN MSA“ Abhilfe. Schauen wir uns diesen mal näher an.
Inhaltsverzeichnis

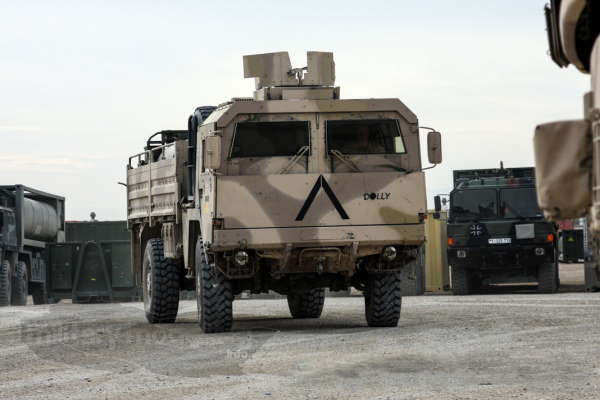

Das Original
Die deutsche Teilnahme an internationalen Einsätzen hat sich seit dem Beginn Mitte der 1990er Jahre geändert. Die Intensität der Einsätze hat zugenommen und die Bedrohungslage hat sich erheblich verschärft. Die Bundeswehr wurde zunehmend auch in Kampfhandlungen verwickelt. Bedingt durch die steigende Intensität der Einsätze mit einer sich wandelnden Bedrohungssituation, das heißt zunehmend massive Bedrohungen und Gefahren für die eingesetzten Fahrzeuge und deren Besatzungen durch Beschuss und Minen, waren unverzüglich Maßnahmen zu treffen, um den Faktor Schutz entscheidend und den Erfordernissen angepasst zu erhöhen.
Erste Maßnahmen für ungeschützte Fahrzeuge war die Modularen Schutzausstattung (MSA). Die zunächst vorhandenen ungeschützten Fahrzeuge wurden mit der so genannten Modularen Schutzausstattung (MSA), entwickelt und produziert von KMW (Krauss-Maffei-Wegmann) nachgerüstet. Die Mehrzahl der Nachrüstungen mit MSA wurden an den Fahrzeugen der SFOR- und KFOR-Kontingente in Bosnien bzw. im Kosovo durchgeführt. Diese unter großem Zeitdruck realisierte Übergangslösung zeigte sich als eine durchaus geeignete Lösung, allerdings lediglich mit einem relativ geringen Schutzniveau. Die Grenzen der Modularen Schutzausstattung (MSA) ergaben sich aus den Problemen bei den Schnittstellen zwischen den zusätzlichen neuen schwergewichtigen Schutzelementen und der dafür nicht vorgesehenen Fahrzeuggrundstruktur sowie des Weiteren aus den erheblichen Beschaffungs- und Nutzungskosten für MSA-Lösungen. Zum Einsatz kam die Ausstattung ebenfalls bei der ISAF Mission in Afghanistan.
Der Bausatz in der Übersicht

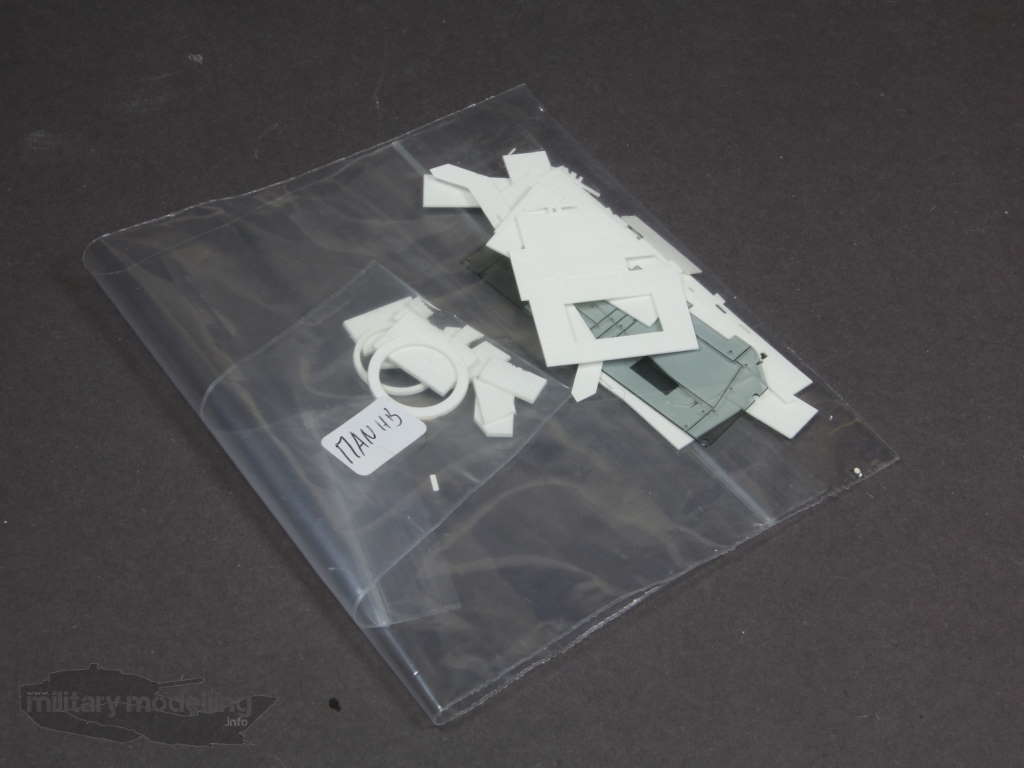

Der Umbausatz MAN MSA wird von MAD Modellbau sowohl für die Bausätze von Revell als auch HobbyBoss hergestellt. Aktuell liegt uns der Bausatz mit der Artikelnummer M002 von MAD Modellbau – die Variante für die HobbyBoss Bausätze vor. Der Bausatz ist bis auf Abweichungen in den Dimensionen für die Bausätze von Revell identisch. Geliefert wird in einer Pappschachtel. Darin befinden sich fein säuberlich in Druckverschlussbeutel verpackt die per Lasercut entstandenen Bauteile aus weißem Kunststoff. Die zugehörige Bauanleitung wird als PDF geliefert.
Der Umbausatz benötigt als Basis einen Bausatz der MAN LKW-Serie von HobbyBoss. Besonders dafür geeignet sind die beiden Bausätze der 5to und der frisch erschienene Bausatz des 7to Kipper.

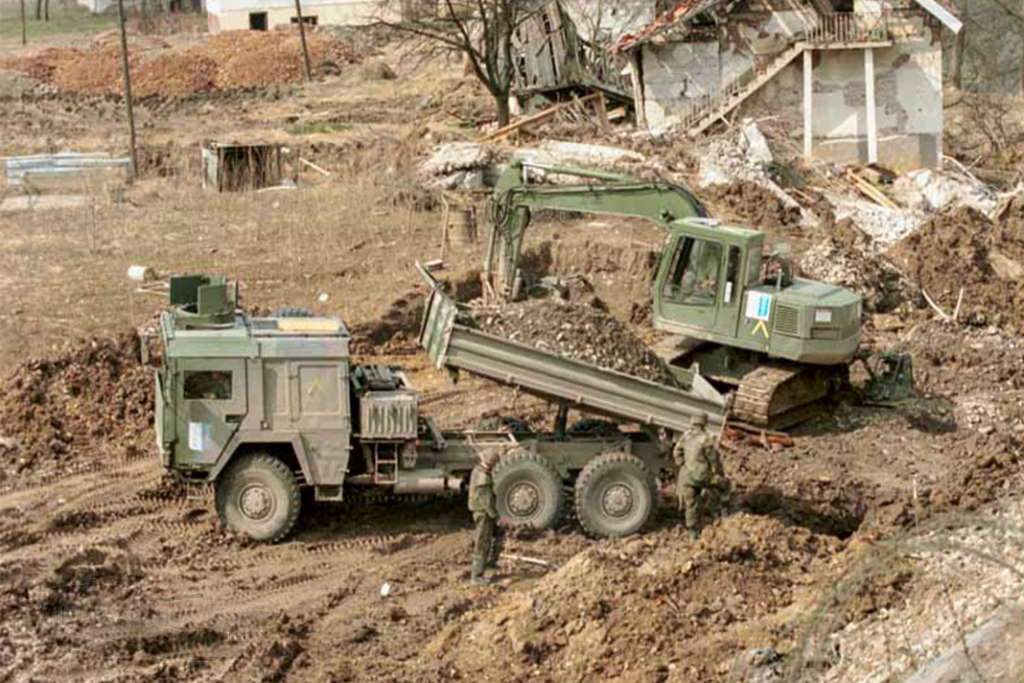

Hier ein Einsatzbeispiel SFOR als Inspiration für die Umsetzung mit dem neu erschienen MAN 7to mil gl von HobbyBoss.
Der Umbausatz für die Revell-Fahrzeuge benötig sinnvollerweise diese Bausätze:
Die Bauanleitung

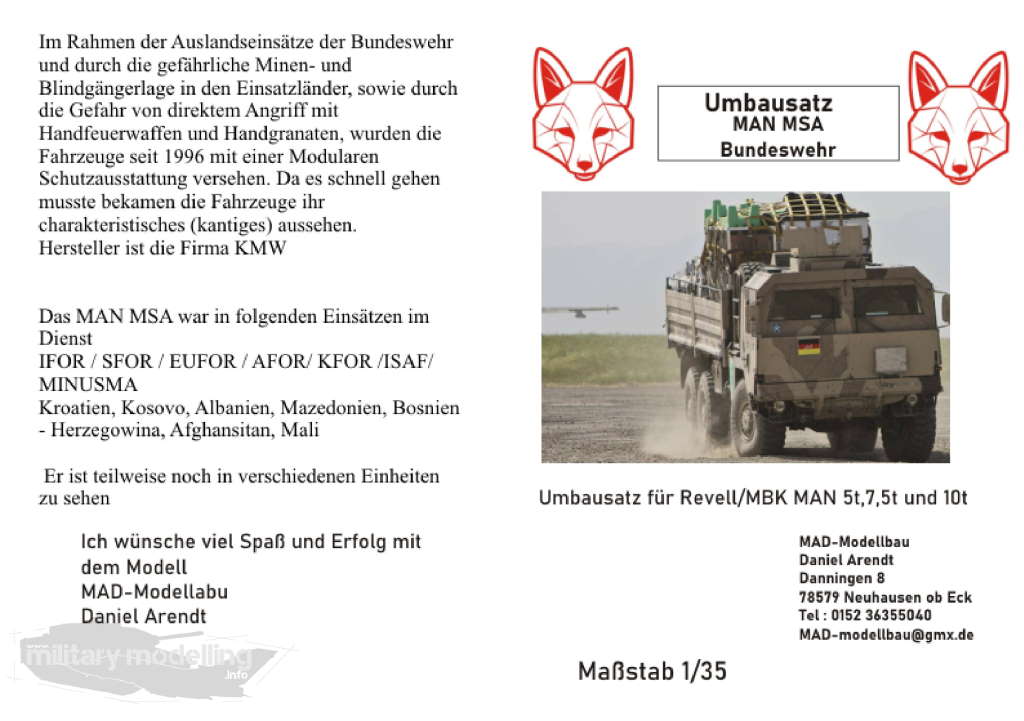

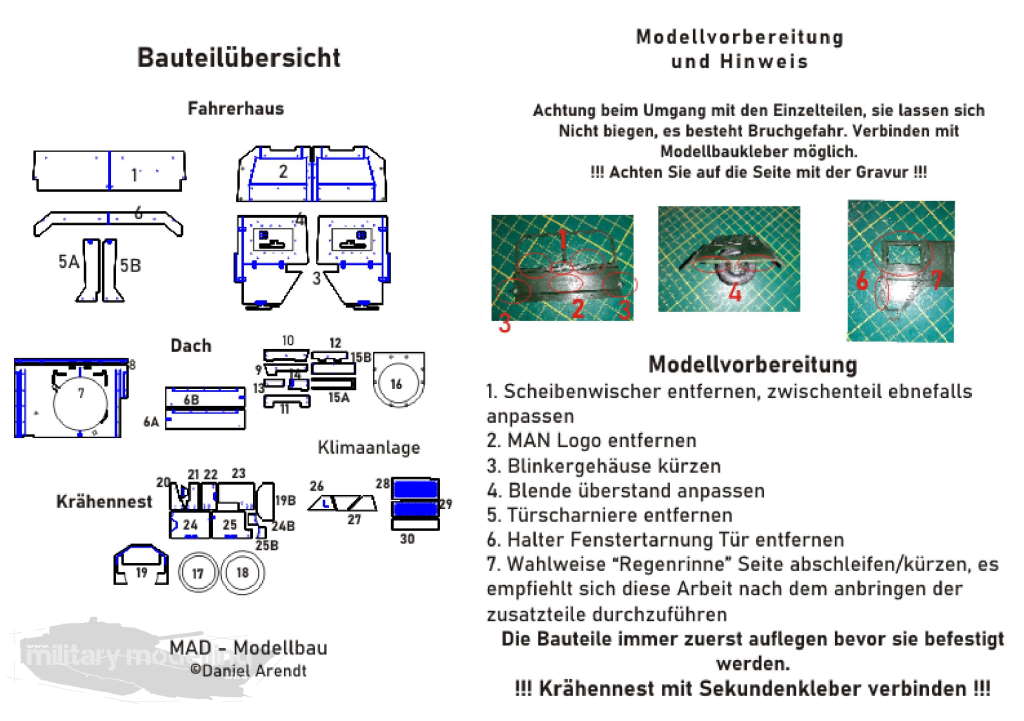

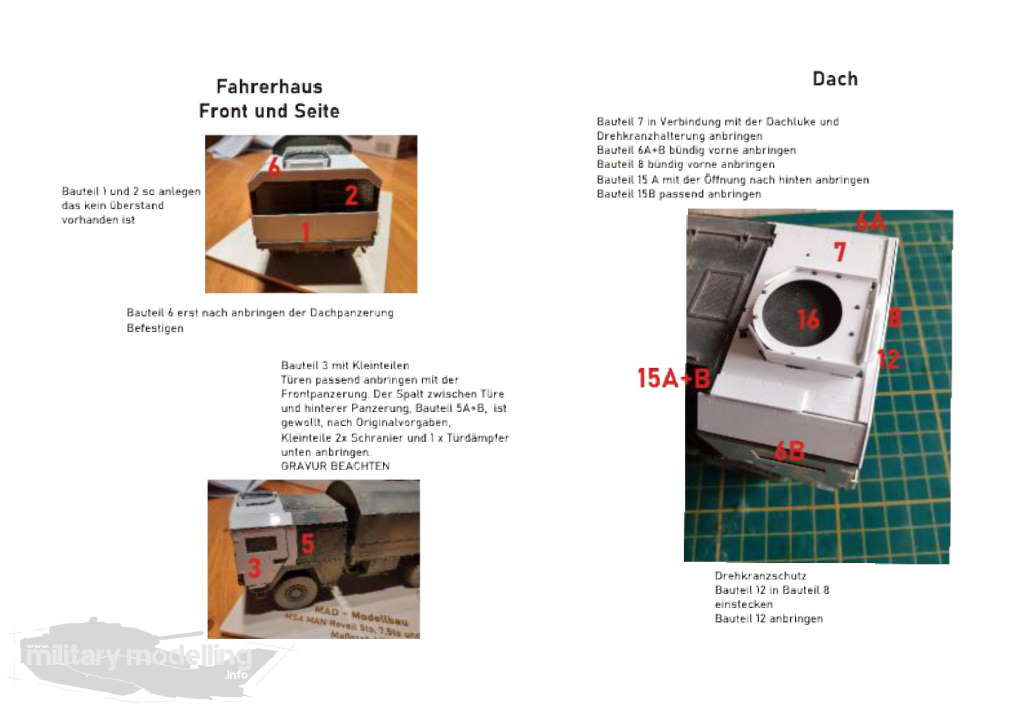

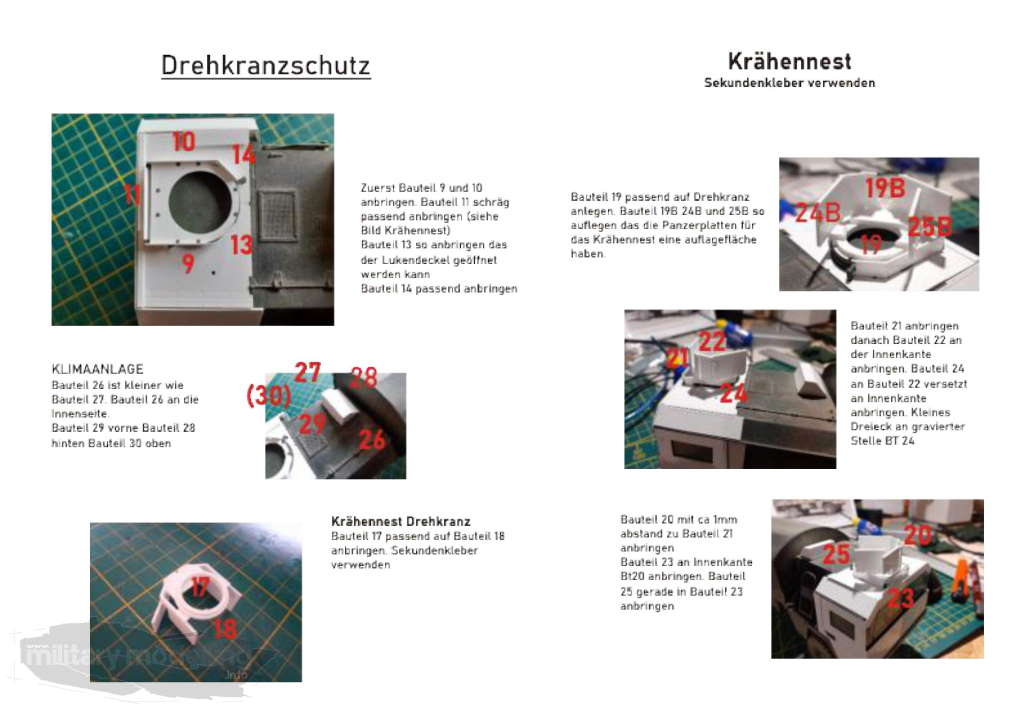

Die als PDF-Dokument geliefert Bauanleitung besteht aus 4 Seiten. Sie beginnt mit allgemeinen Informationen zur MSA. Es folgt die sehr übersichtliche Teileübersicht. Weiter geht es mit den Hinweisen zur Modellvorbereitung. Anschließend folgen Baustufen-Fotos mit Hinweisen, aus denen die Positionierung der nummerierten Bauteile deutlich zu erkennen ist. Die Bauanleitung hier stammt vom Bausatz für die Revell-Fahrzeuge, ist aber für HobbyBoss Bausätze identisch.
Die Bauteile

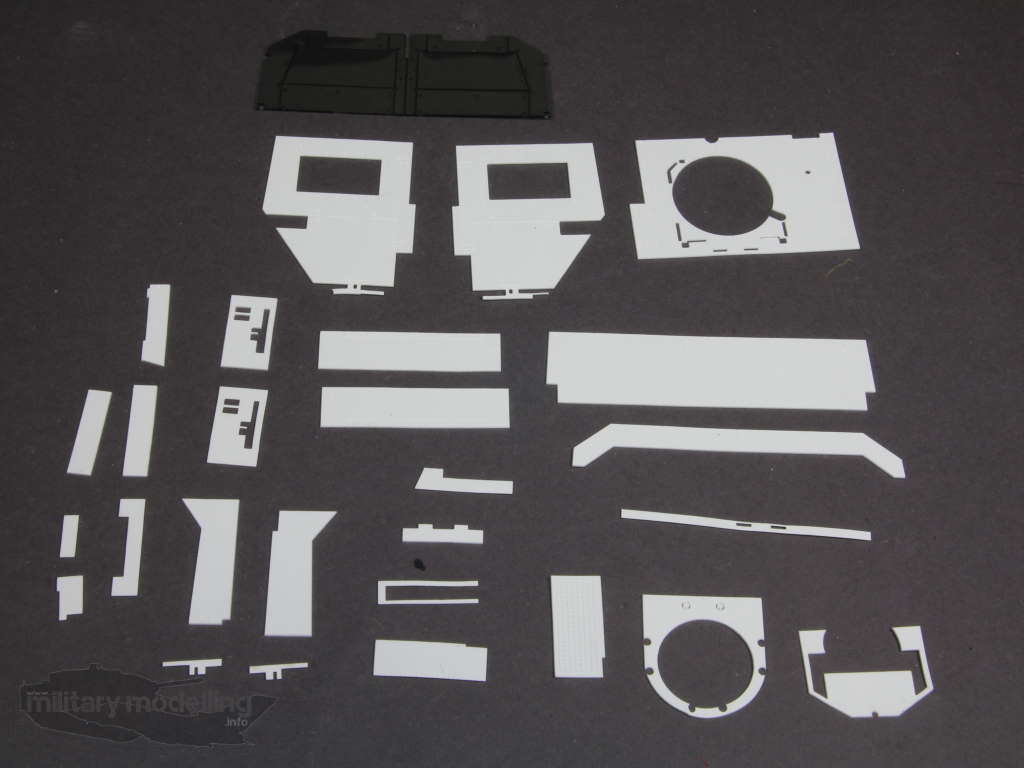

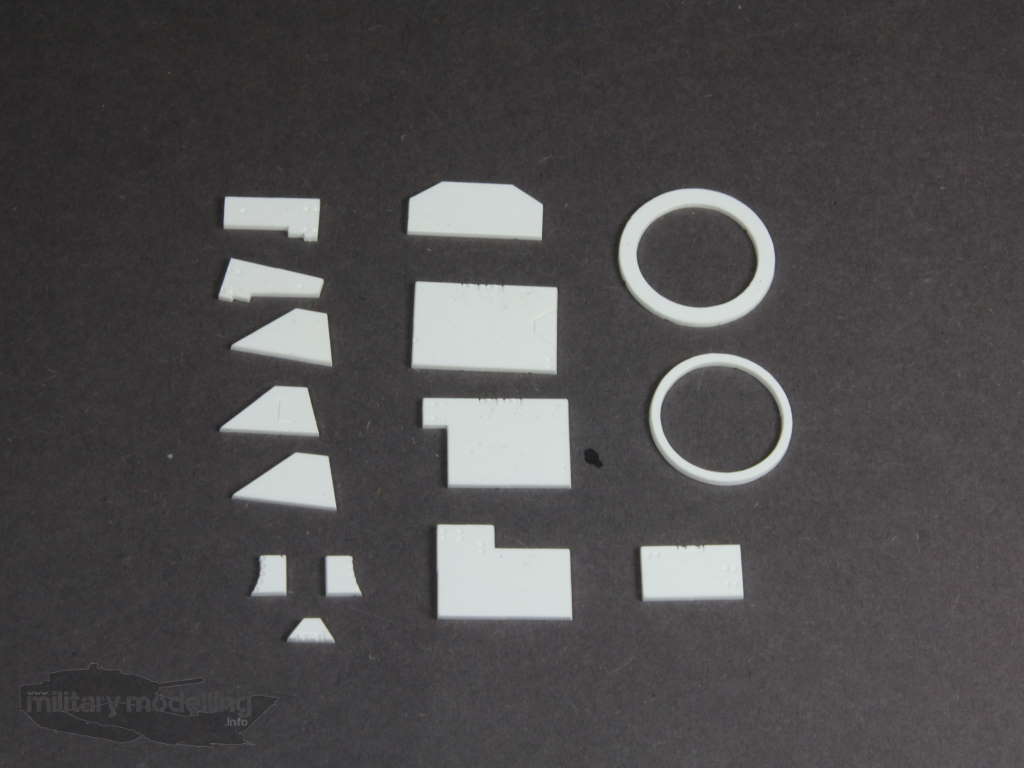

Die Bauteile des Umbausatzes MAN MSA sind per Lasercut aus weißem Kunststoff gefertigt. Obwohl es sich hier nicht um klassisches Polystyrol handelt, können die Bauteile laut Hersteller mit handelsüblichem Modellbaukleber verklebt werden. Auch die Verklebung mit Sekundenkleber ist möglich, wobei dieser sehr schnell auf den Oberflächen anzieht! Das Material ist recht hart. Biegen ist also nur begrenzt möglich und kann zu Bruch führen. Hier ist also Vorsicht geboten. Insgesamt enthält der Bausatz 37, teilweise filigrane Bauteile aus weißem Kunststoff unterschiedlicher Dicke sowie ein Bauteil aus schwarz-transparentem Material.
Die Bauteile selbst sind in den Druckverschlussbeuteln nach Fahrerhaus, Dach, Klimaanlage sowie Krähennest getrennt.

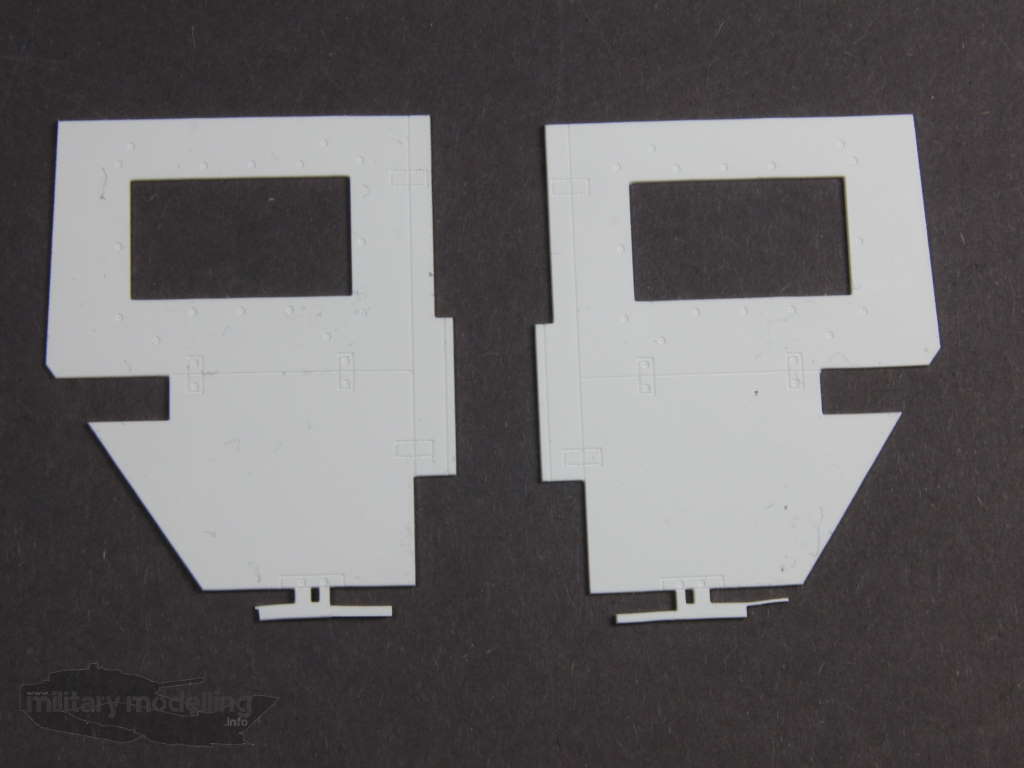

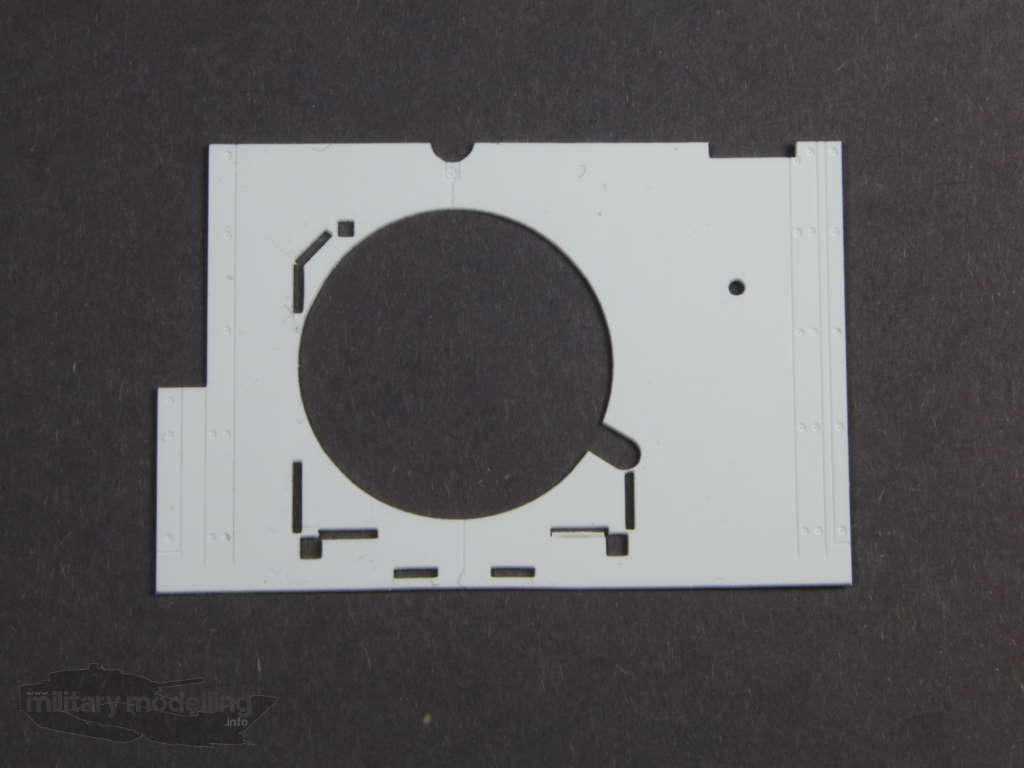

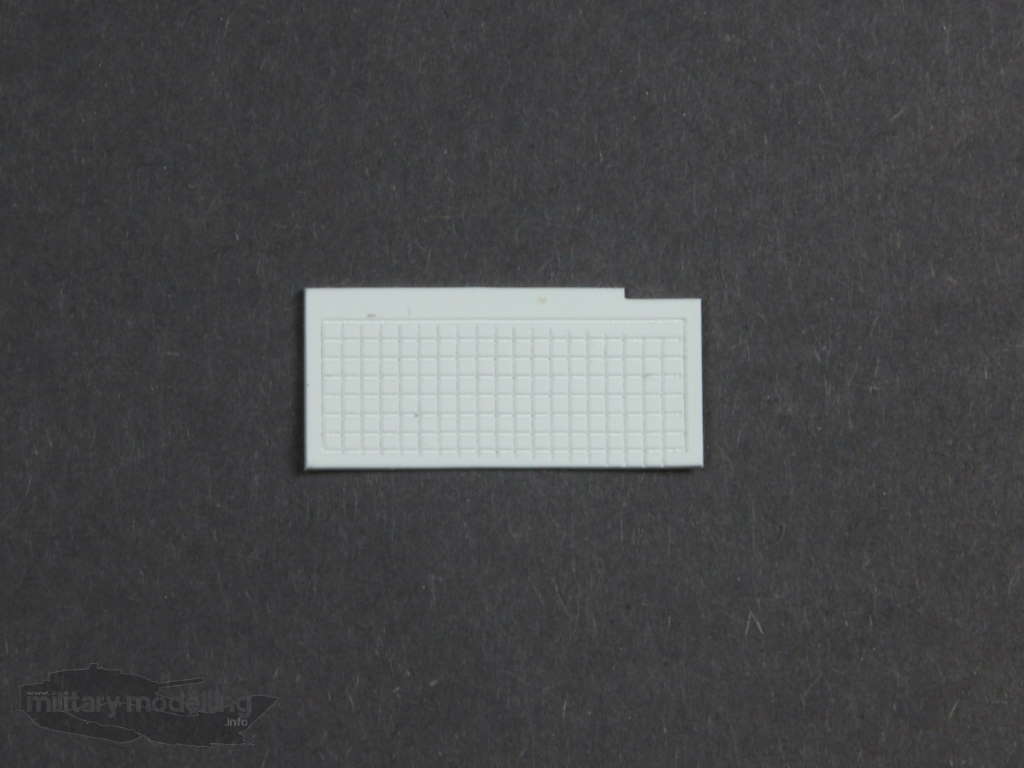

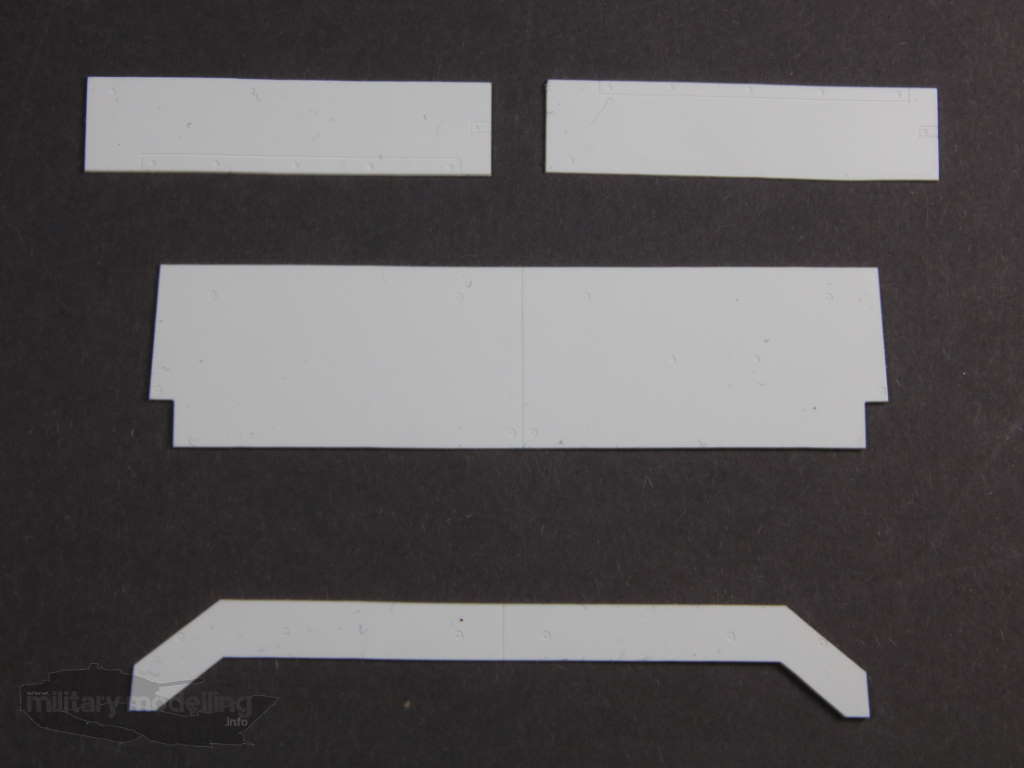

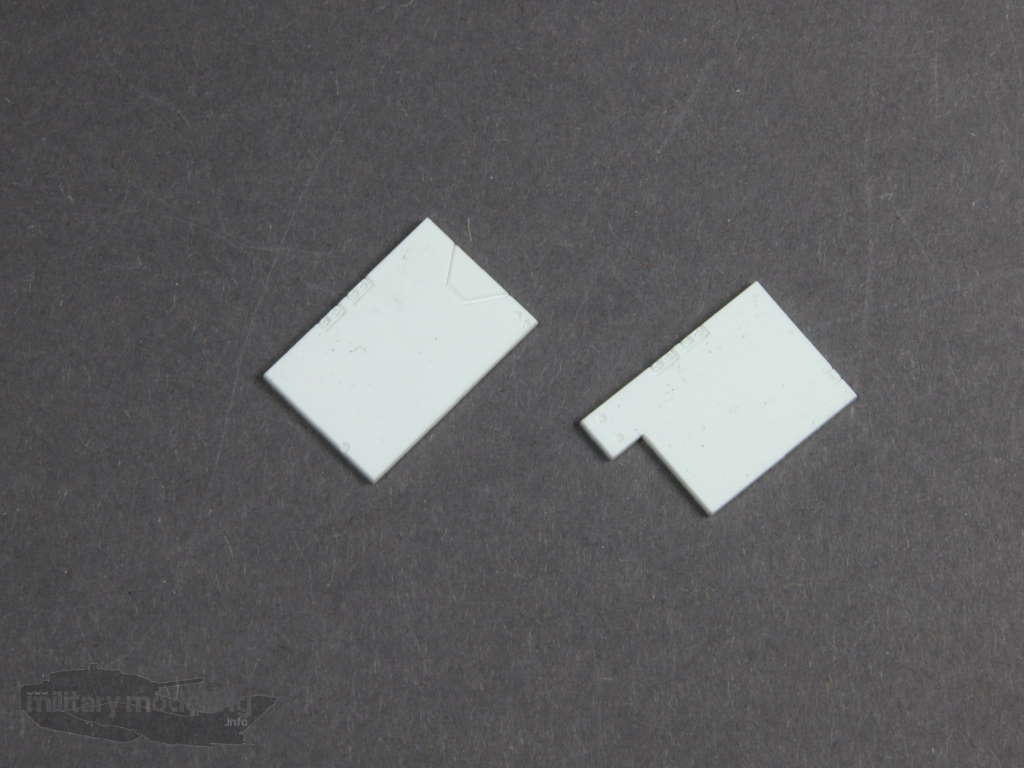

Die Verschraubungen auf den Platten als auch die Plattenstöße der einzelnen Platten sind mit dem Laser sehr schön eingraviert. Auch die Klimaanlage ist schön gestaltet. Fein gemacht!

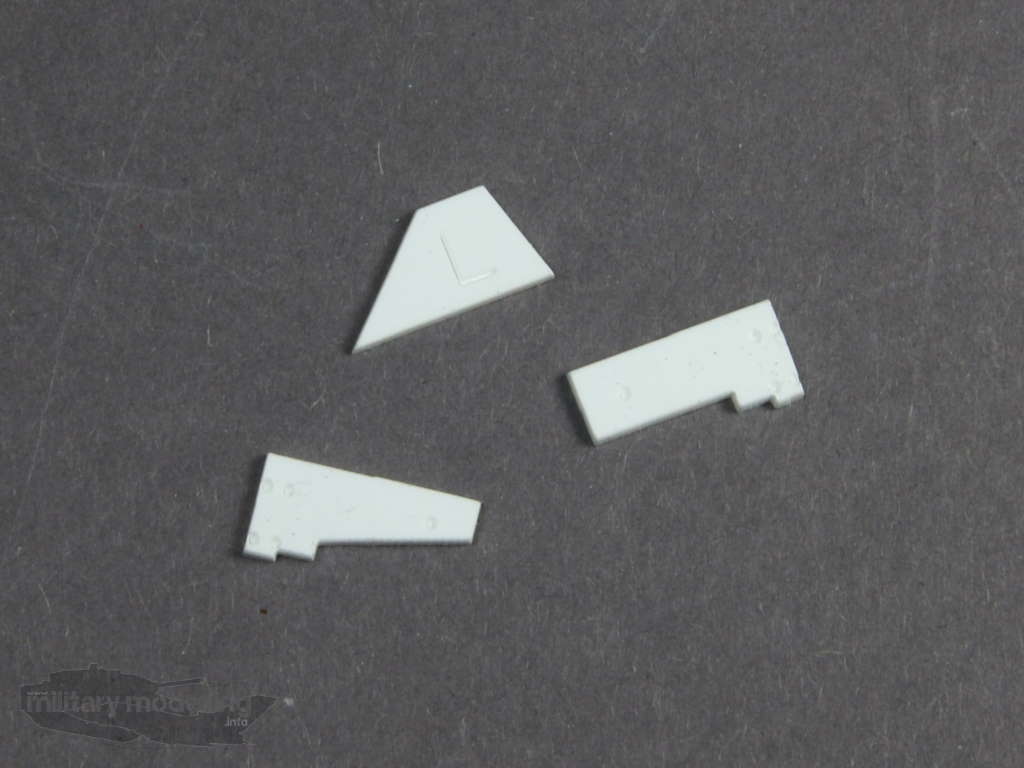

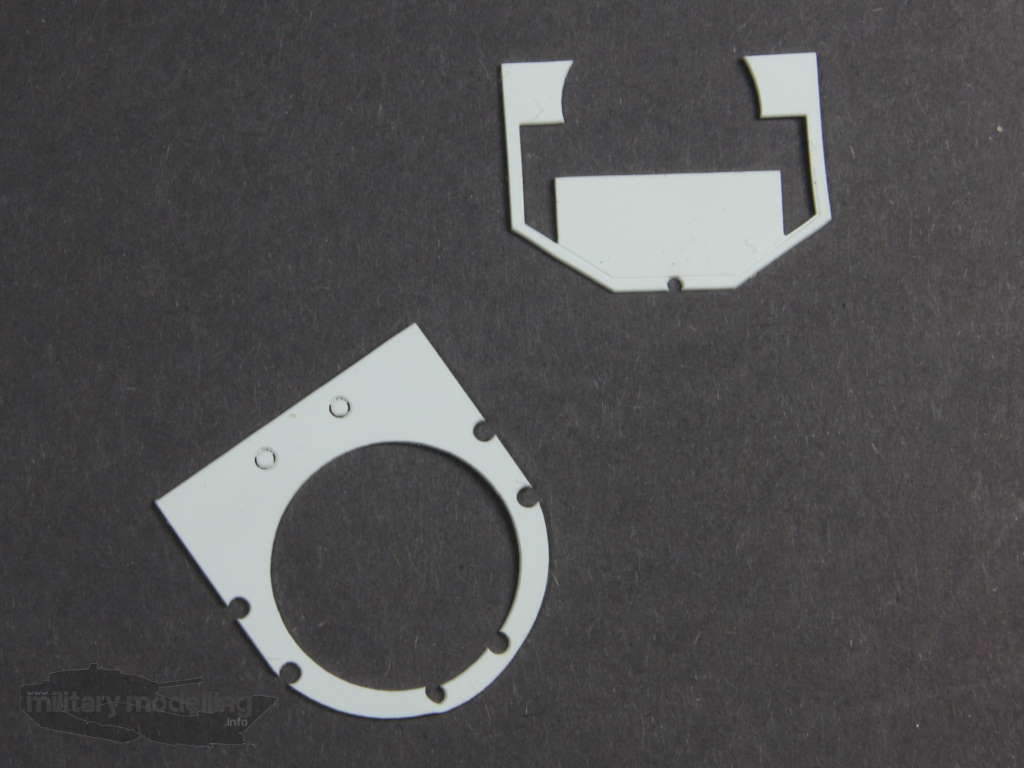

Weiter geht es mit dem Krähennest. Hier sind die Bauteile aus einem dickeren Material. Auch hier sind feine Gravuren erstellt.

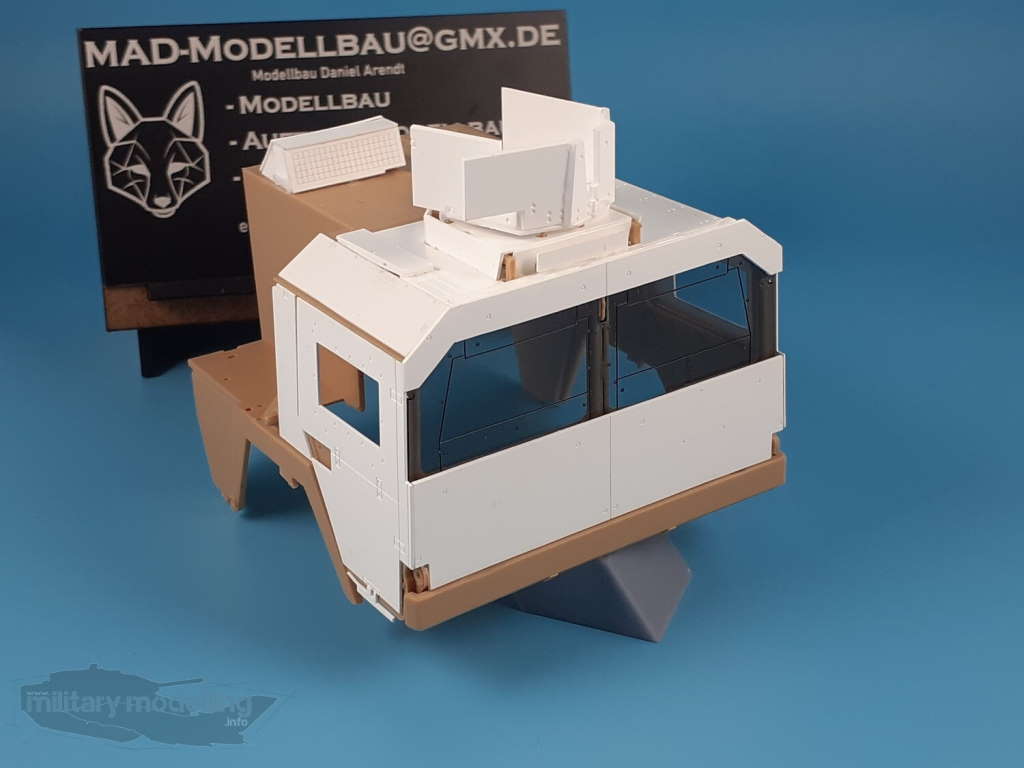

Die Recherche der Bauteile und die Dimensionen sind gelungen, denn es sind alle notwendigen Bauteile für die Zusatzpanzerung des Fahrerhauses und das Krähennest vorhanden.

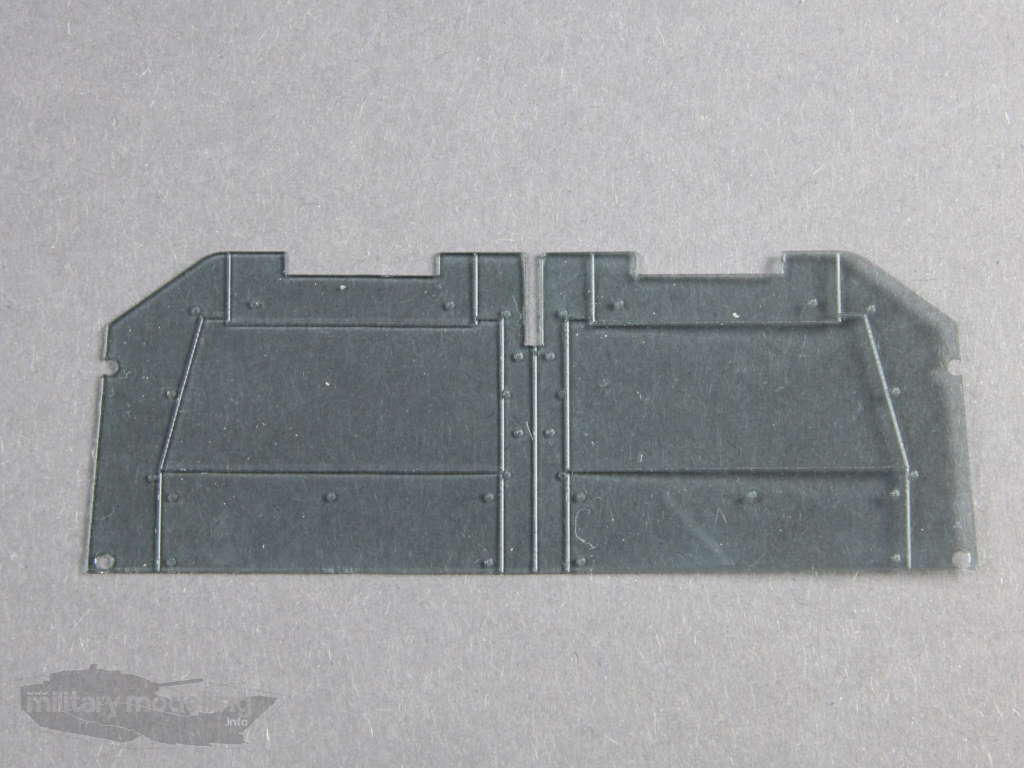

Die Frontpanzerung um die Scheibe herum besteht inklusive Scheibe aus einem Bauteil. Auch hier überzeugende Gravuren.
Referenzen
Gute Referenzen finden sich auf einschlägigen Seiten im Internet. Als Lektüre seien hier die Militärfahrzeug Spezial Ausgaben 5027 und 5081 aus dem Tankograd Publishing Verlag empfohlen.
Zusammenfassung
Mit dem Umbausatz MAN MSA von MAD Modellbau erhält der Modellbauer sehr fein produzierte Bauteile zum Umbau der MAN Kat1 Bausätze von HobbyBoss und Revell. Alle Bauteile zeigen schöne Gravuren und sind sauber geschnitten. Beim Bau ist aufgrund des Materials als auch der filigranen Bauteile Geduld und Vorsicht gefordert. Der Umbausatz deckt die komplette Zusatzpanzerung, das Krähennest und die Klimaanlage ab.
Fazit
Der Umbausatz MAN MSA von MAD Modellbau ist eine sehr gut gelungene Umsetzung der Zusatzpanzerung für die MAN Kat1-Serie von Revell oder HobbyBoss. Die Details und Ausführung sowie die Dimensionen überzeugen. Ein “Must-Have” für den Umbau des Basismodells zur Bundeswehr-Einsatz-Variante!
Produktinformation
 |
Artikelbezeichnung : MAN MSA (Revell, HobbyBoss)
Art. Nr. : M001, M002 |
|---|
Basisbausätze
An dieser Stelle meinen herzlichen Dank an MAD Modellbau für die freundliche Bereitstellung des Besprechungsmusters.
