Baut man einen frühen Marder 1A1 – A3, so stellt sich immer mal wieder die Frage noch der korrekten Kette, sofern man die mitgelieferten Vinyl-Ketten nicht verwenden will. Ganz aktuell bietet nun 3D-Druck P. Warstat die passende Diehl 828A Kette als gedruckte Einzelgliederkette an. Schauen mir mal…
Inhaltsverzeichnis
Im Überblick

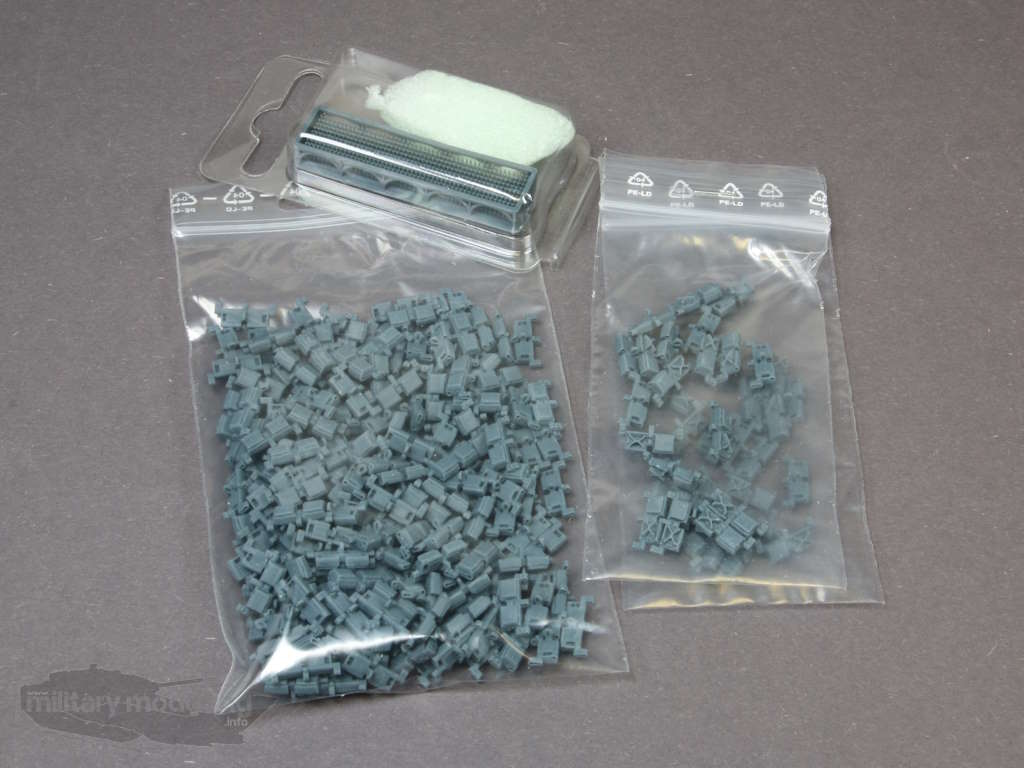

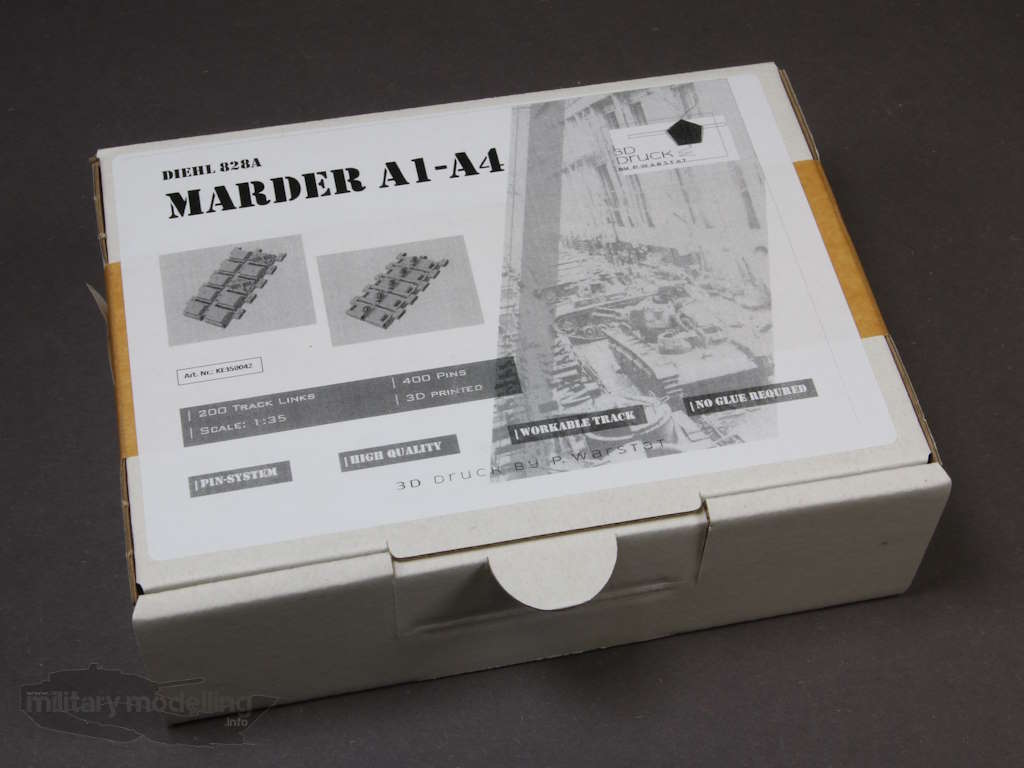

In einem stabilen weißen Pappkarton mit Klebeetikett wird die Diehl 828A Marder A1 – A4 Kette mit der Artikelnummer KE350042 geliefert. Öffnet man den Karton, so enthält dieser drei Druckverschlussbeutel. Darin die Bauteile der Kette aus dunkelgrauem Resin. Alles nochmal umrahmt von Verpackungs-Chips.
Laut Hersteller kann die Marder 1A1 – A3 Kette, Typ Diehl 828A mit den gängigen Bausätzen des frühen Marder von Revell, MBK oder Tamiya verwendet werden.
Das Original

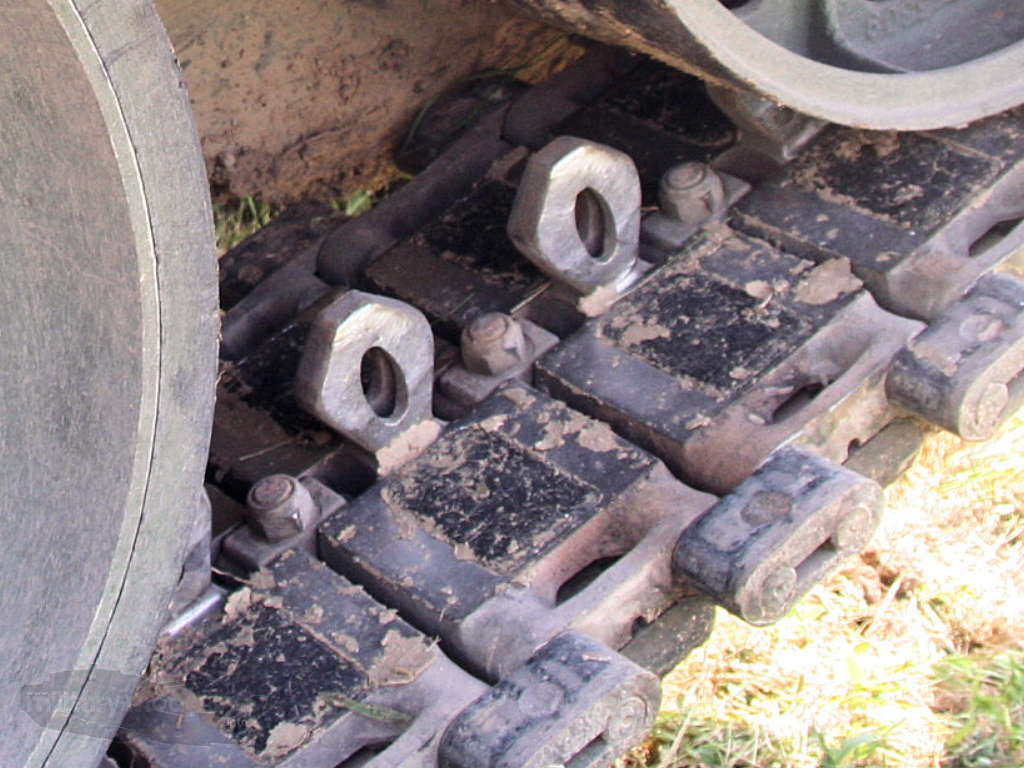

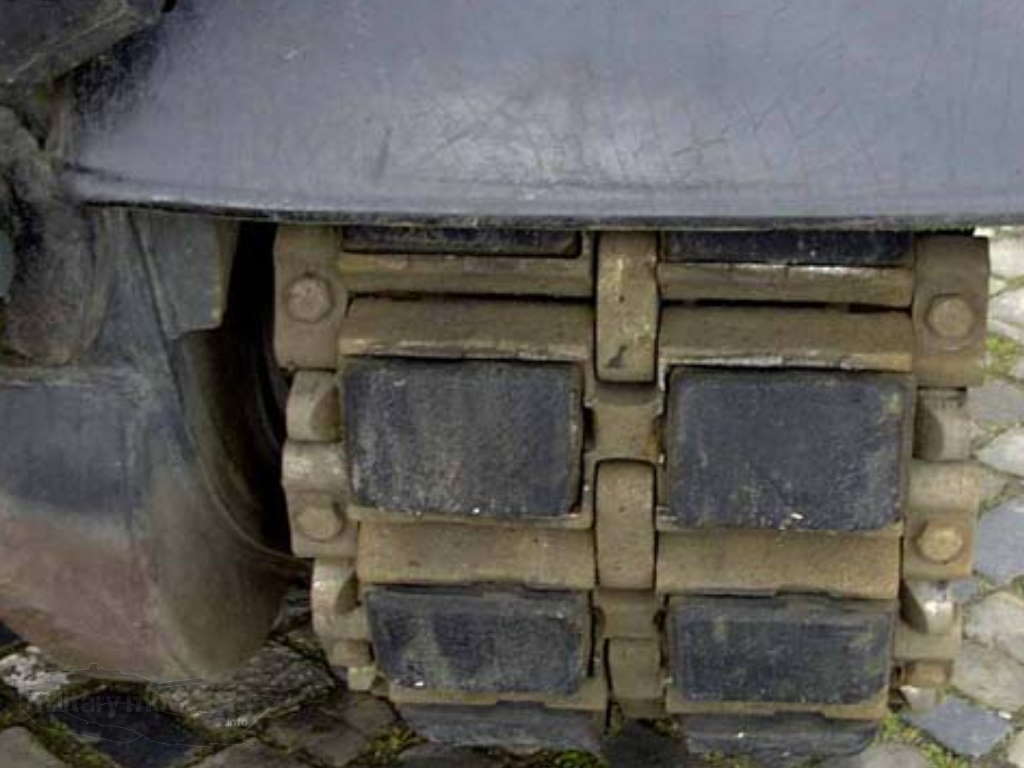

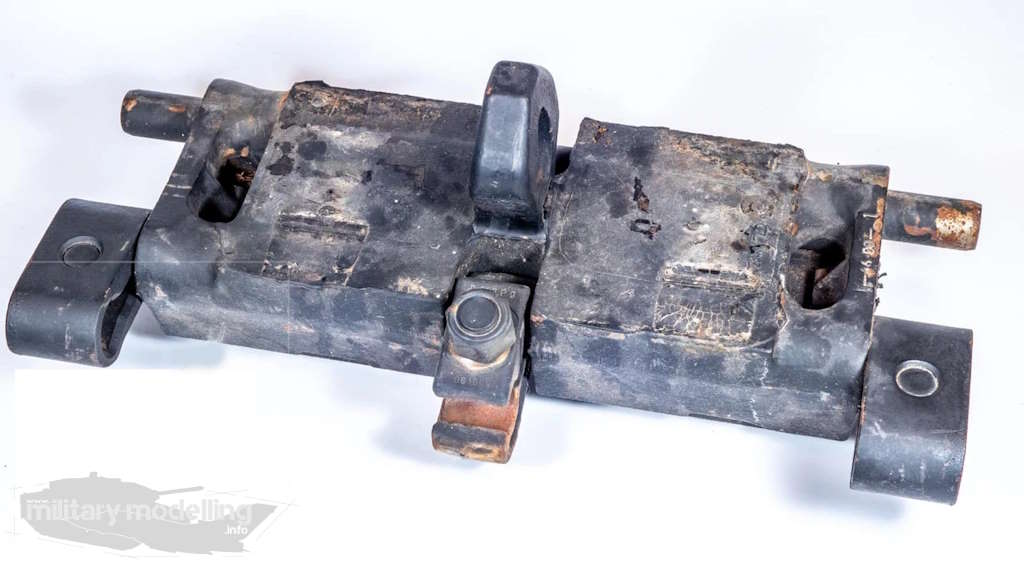

Im Original setzt sich die Kette aus mehreren Kettengliedern mit verschiedenen Bauteilen zusammen. Diese sind der Kettengrundkörper mit offenem Mittelsteg, die Endverbinder, der Mittenverbinder sowie das Kettenpolster. Hier ein paar Bilder des Originals:
Diese Kette ist nicht mit der Diehl 828G, wie sie beim Jaguar, KaJaPa und der M110 verbaut wurde, zu verwechseln.
Details
Geliefert werden 200 Einzelglieder mit Kettenpolster, 20 Einzelglieder mit Schneegreifer sowie 400 Pins für den Zusammenbau.
Schauen wir uns die Einzelteile mal näher an.

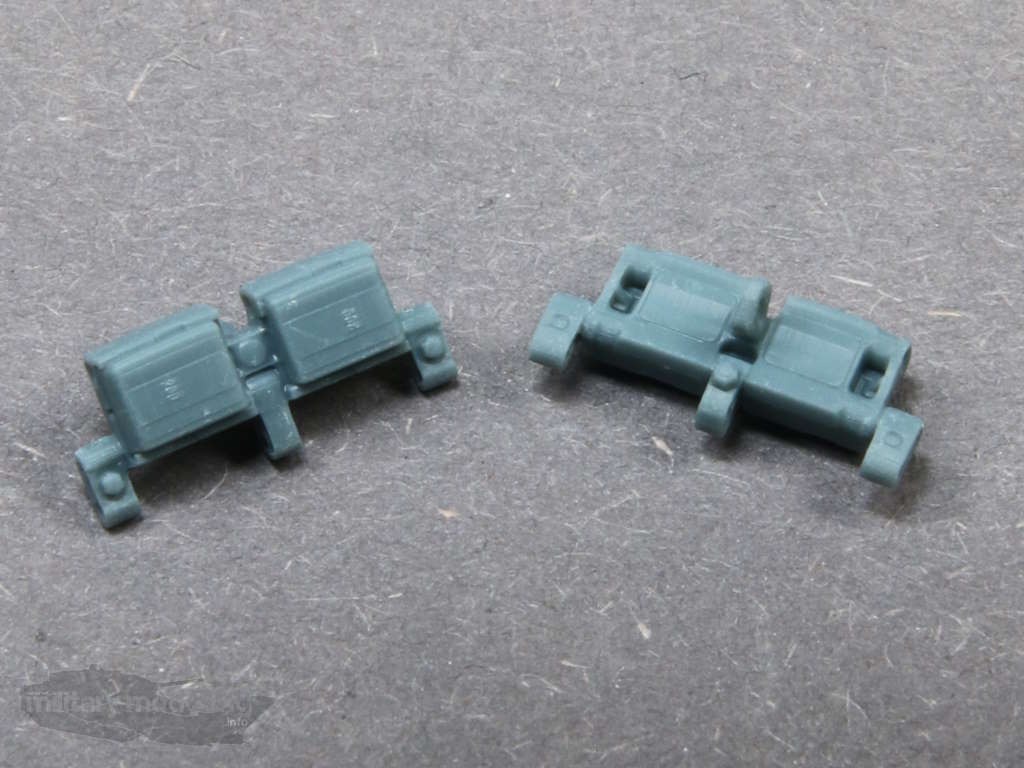

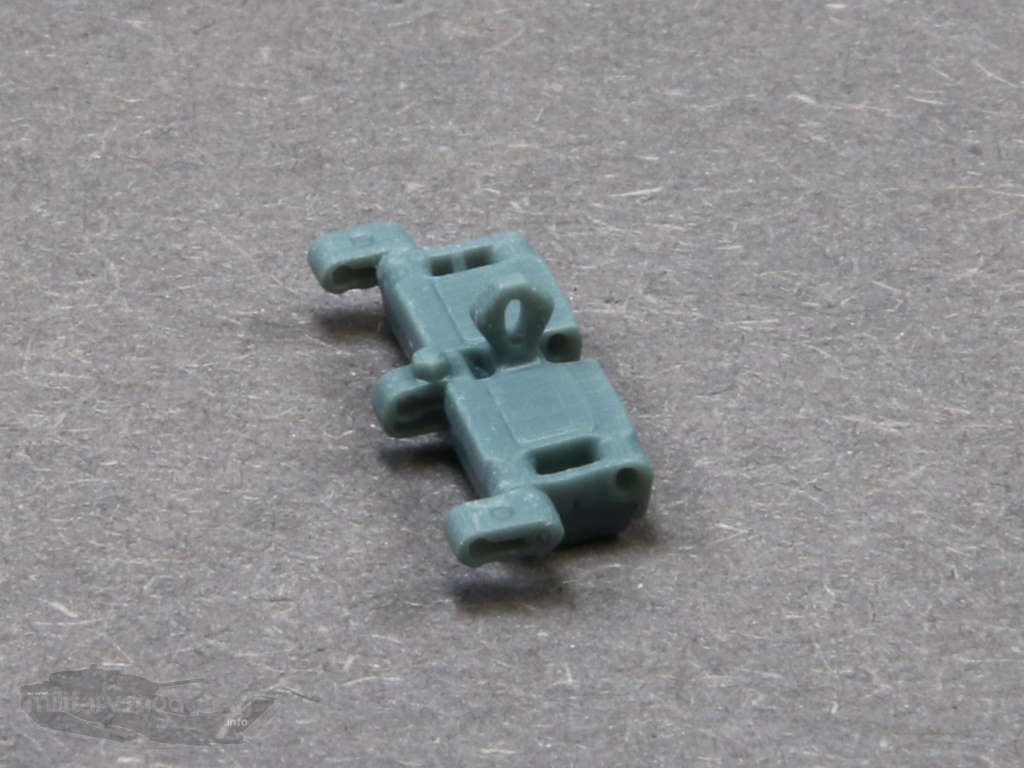

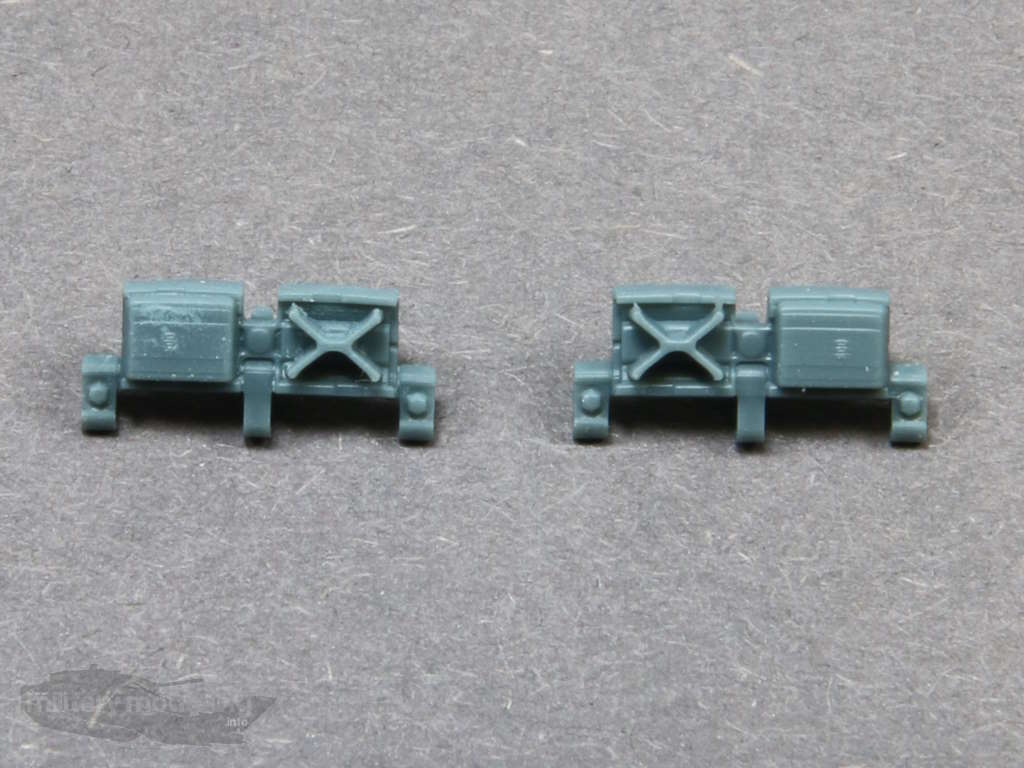

Die Einzelglieder mit Schneegreifer sind fein gemacht. Bei den 20 enthaltenen Bauteilen sitzt der Schneegreifer mal auf der linken und mal auf der rechten Seite des Kettengliedes.
Beim Original wurden bei Bedarf alle ca. 10 Glieder ein Kettenpolster durch einen Schneegreifer ersetzt. Damit lässt sich auch eine Kette für den Winter realistisch bauen.
Die 200 Bauteile der Einzelglieder mit Kettenpolster kommen ebenso wie die mit Schneegreifer fertig versäubert, also vom Support befreit, in einem Druckverschlussbeutel daher.

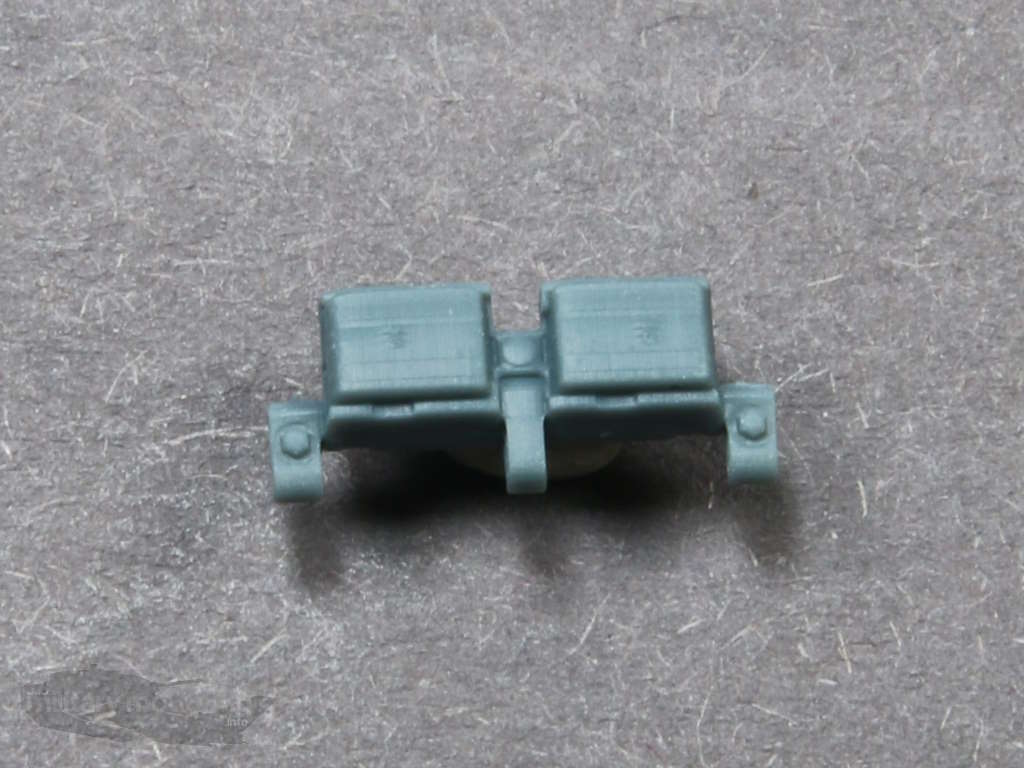

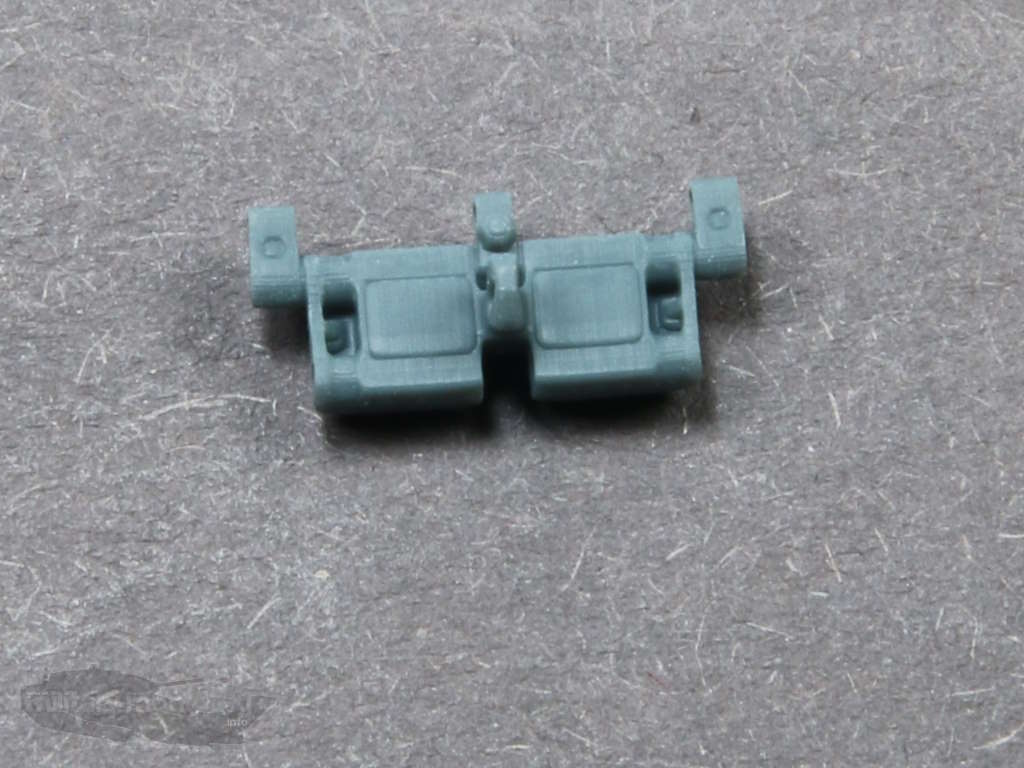

Der Ketten-Grundkörper mit Endverbindern ist fein detailliert gestaltet und steht dem Original in nichts nach.
Ursprünglich entstammt er einem Scan des Originals.
Der Druck zeigt sich einwandfrei. Auch die Kettenpolster können überzeugen und der markante Mittelführungszahn ist gelungen.
Beim Original werden 91 Glieder benötigt. Somit sind in diesem Set ausreichend Glieder vorhanden.

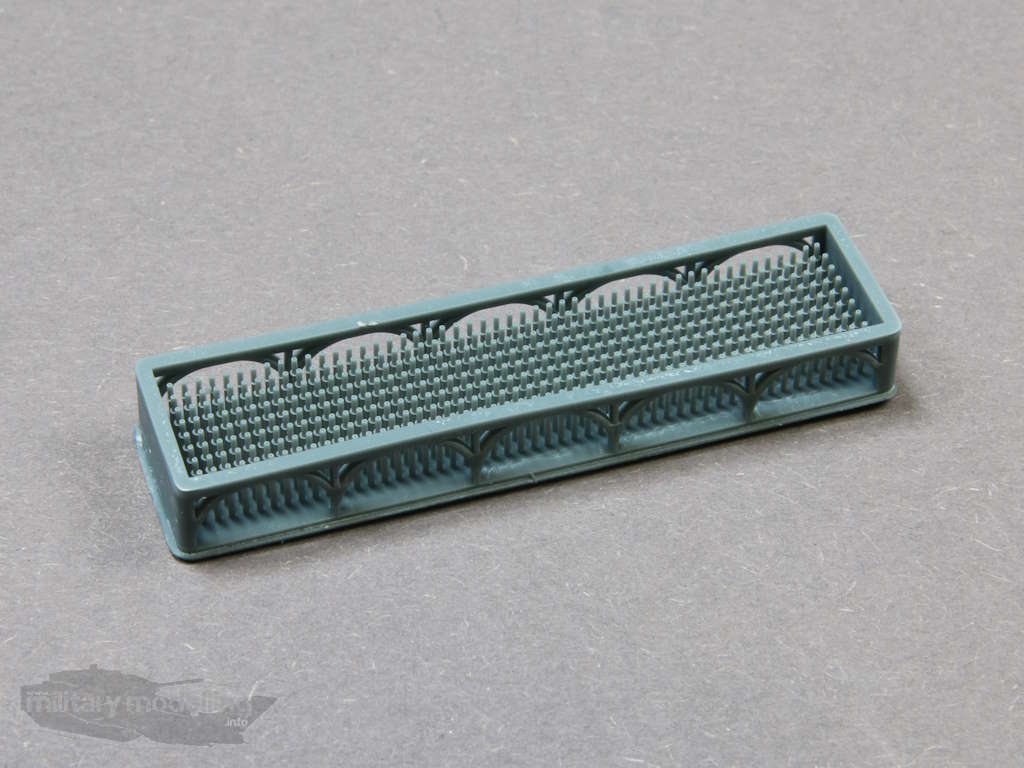

Zum Zusammenbau der Einzelglieder werden 200 Pins mitgeliefert. Diese sind gut geschützt auf einer Platte enthalten. Die Pins sind sehr filigran, womit beim Heraustrennen Vorsicht geboten ist.
Zusammenbau

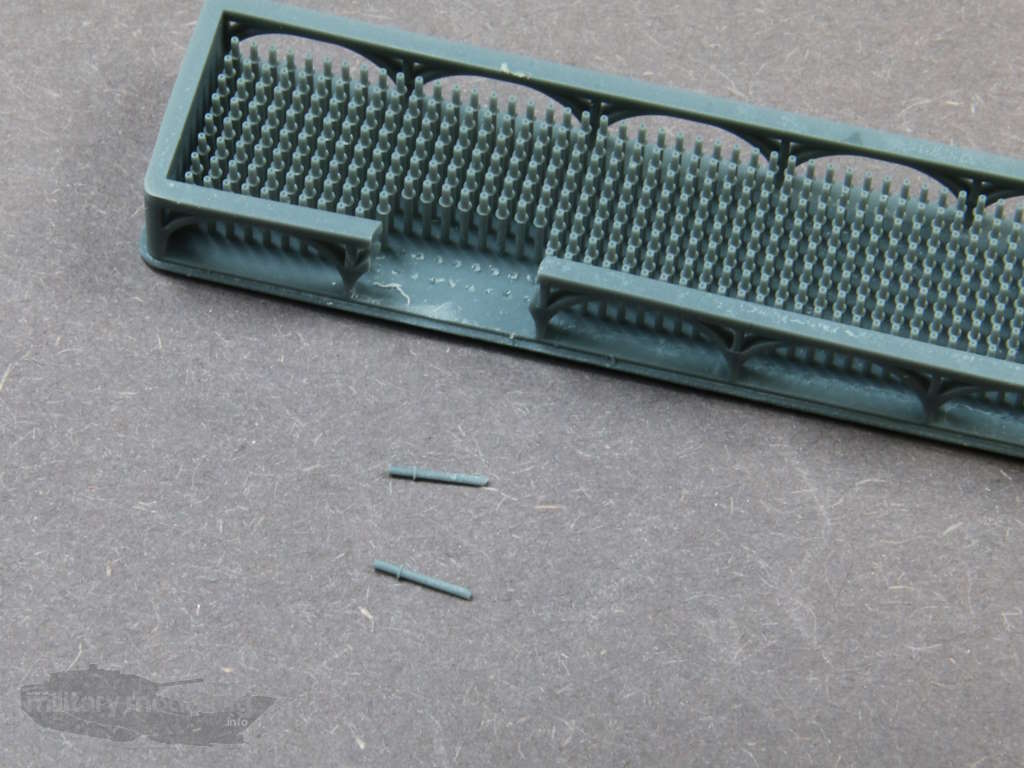

Leider liegt dem Set keine Bauanleitung bei. Für den Zusammenbau der Kette werden jeweils zwei Kettenglieder mit zwei Pins miteinander verbunden. Dazu werden die Pins z.B. mit einem scharfen Skalpell von der Trägerplatte abgeschnitten.
Die Pins sind auf der einen Seite von gleicher Stärke, während die spätere Außenseite einen Ring enthält. Darauf ist beim Zusammenbau zu achten.

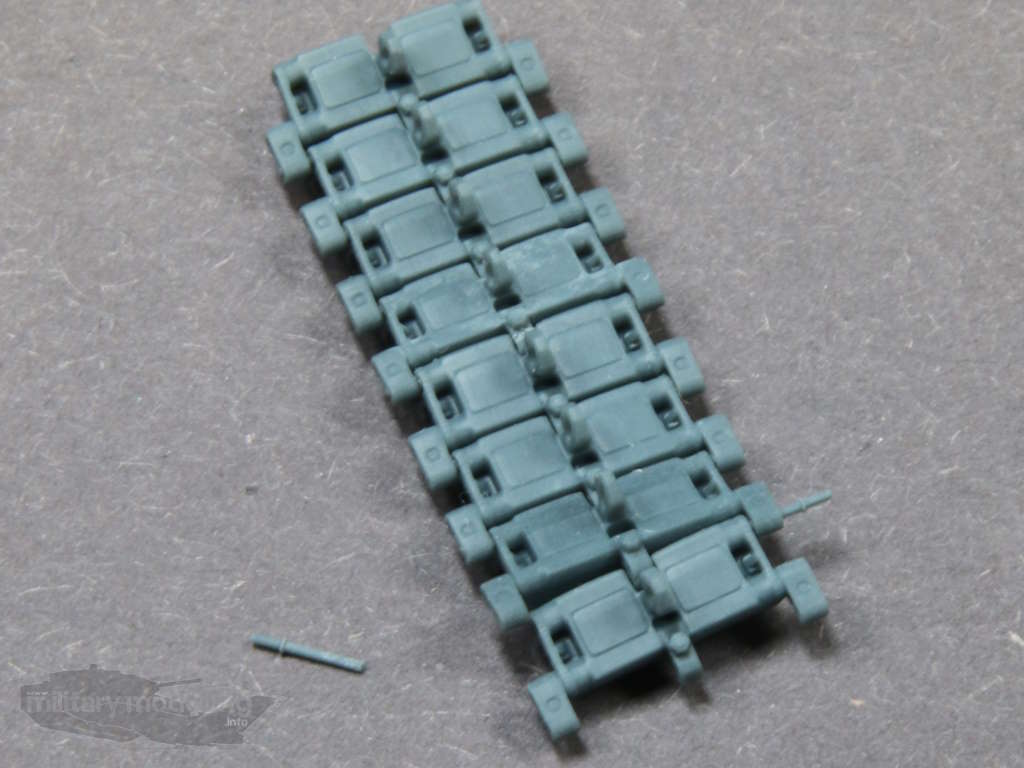

Zwei Kettenglieder werden nun also aneinandergelegt und die Pins mit dem Ring nach außen z.B. mittels Pinzette in die Endverbinder eingeschoben. Hierbei ist etwas Geduld gefordert.
Den Rest des Pins, der mit dem Ring, kann dann entweder mit dem flachen Ende einer Pinzette oder dem Fingernagel eingeschoben werden, bis er hörbar einrastet. Überraschenderweise funktioniert dieses System sehr gut! Nur hier und da musste ich mit einem Bohrer die Bohrung etwas nachbohren.

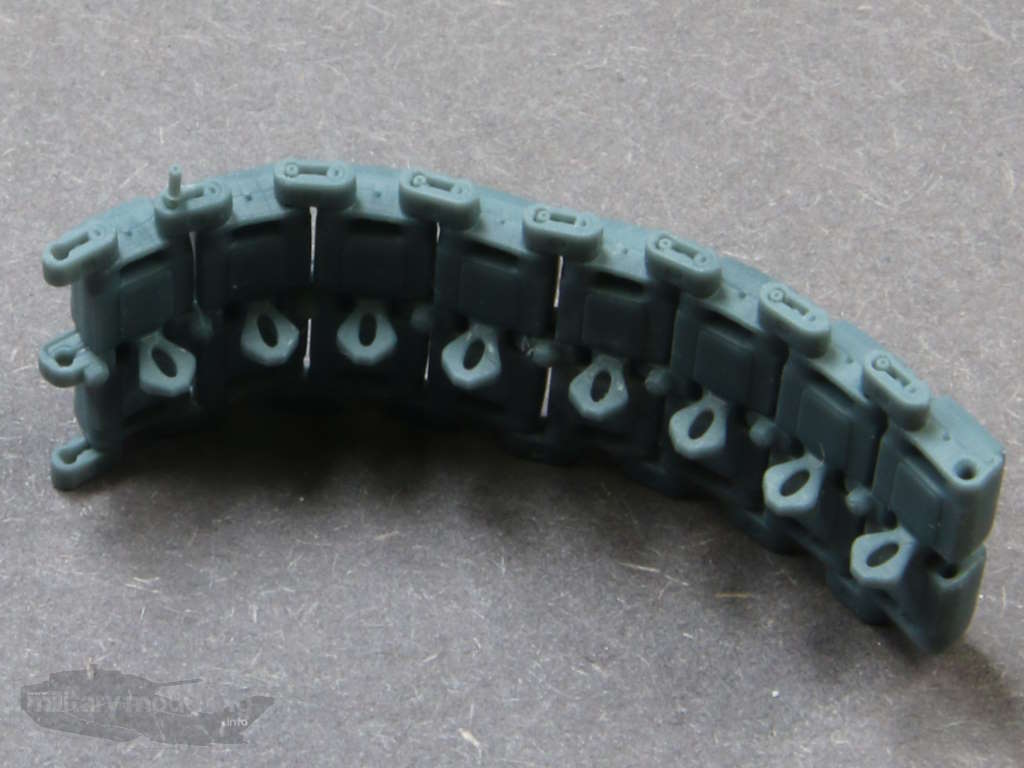

Somit ist die Kette anschließend beweglich und hält sehr gut beieinander.

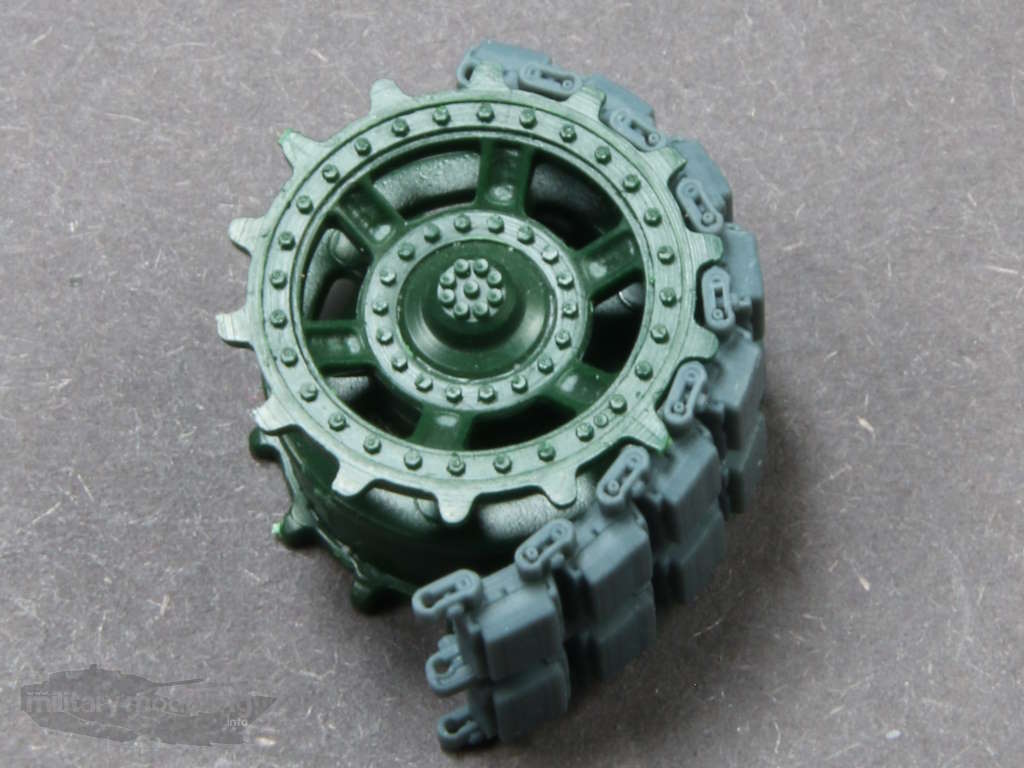

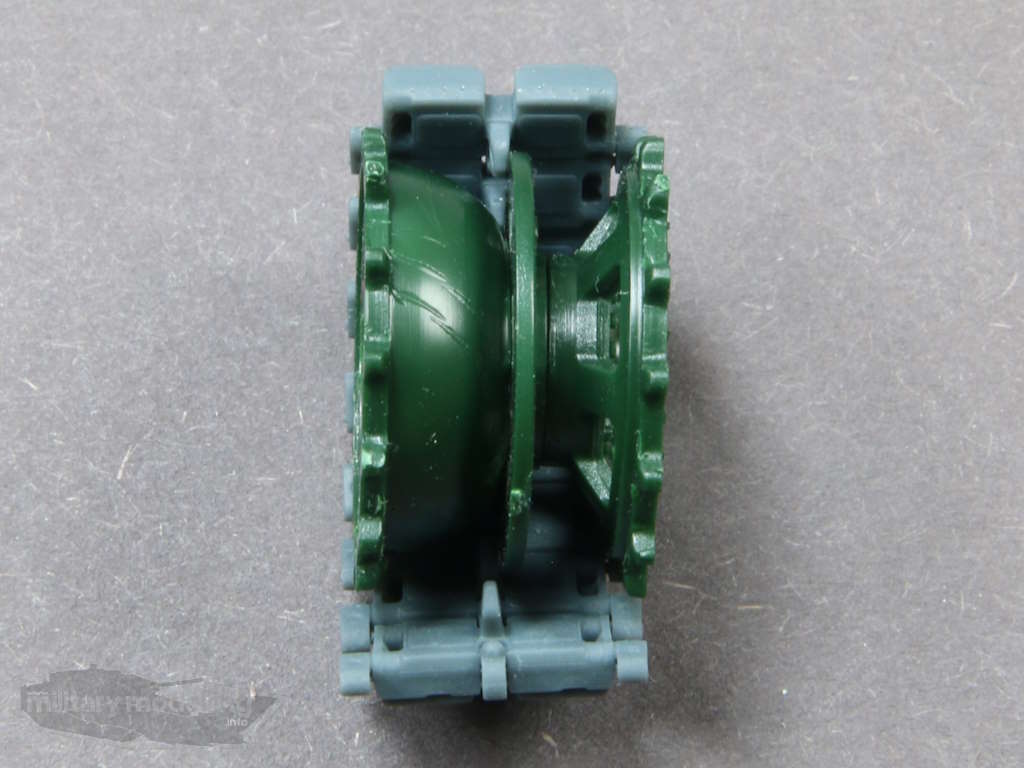

Die Passgenauigkeit auf dem Triebrad, hier am Beispiel von Revell, ist ebenfalls sehr gut.
Zusammenfassung
Im stabilen Pappkarton sind die Druckverschlussbeutel mit den Einzelgliedern und Verbindungs-Pins enthalten. Bereits fertig versäubert ist die Passung Einzelglieder gut und bedarf nur weniger Nacharbeit. Die Details der Glieder mit Schneegreifer oder Kettenpolster sind gelungen.
Fazit
Die gedruckte Marder 1A1 – A3 Kette, Typ Diehl 828A ist eine gelungene Einzelgliederkette im aus dem 3D-Drucker. Die Details überzeugen und deren Handhabung recht einfach. Ich finde die Kette empfehlenswert !
![]()
Produktinformation
![]() |
Artikelbezeichnung : Diehl 828A Marder A1 – A4
Art. Nr. : KE340042 |
---|
An dieser Stelle meinen herzlichen Dank an 3D-Druck P. Warstat für die Bereitstellung des Besprechungsmusters.
